触媒学会・ミクロポーラス結晶成長合成研究会
合成のレシピ・結果（アクセス制限付）
合成のレシピ・結果 Ti-Si-beta（ドライゲルコンバージョン）
このページは「触媒学会・ミクロポーラス結晶成長合成研究会 」の協力において運営さ
れています。
このページは現在構築中です。
パスワードは認証されました。
- １．ゼオライトの種類:
- BEA
- ２．合成法:
- ドライゲルコンバージョン
- ３．原料
-
Si: fumed silica
Al:
Templete: TEAOH
Alkaline: NaOH
Others: TBOT(tetrabutylorthotitanate)
H2O2
組成: SiO2:0.02TiO2:0.44TEAOH:0.096Na2O
製品名： silica
生産会社：Aldrich
- ４．ゲル熟成温度: 20 ℃ 室温 時間: 2 h
- ５．結晶化温度: 140 ℃ 時間: 6 d
- ６．合成時の容器容積: 100 ml
- ７．撹拌: 無撹拌
- ８．オートクレーブ回転速度:0 rpm
- ９．その他特記事項:
H2O2はTi塩を蒸留水に溶解させたとき沈殿が生じないように適宜加える
SiO2+H2O, TEAOHaq+NaOH, TBOT+H2O2aq+H2Oを用意し，最後にTi塩を混ぜる
オートクレーブ底に添加する水の量 0.5 ml/3.0 g-DG
水性ゲル熟成過程での厳密な温度コントロールには冷蔵庫（インキュベータ）を使用
水性ゲル乾燥過程での温度コントロールにはオイルバスを使用，80 ℃で２〜３時間で乾燥

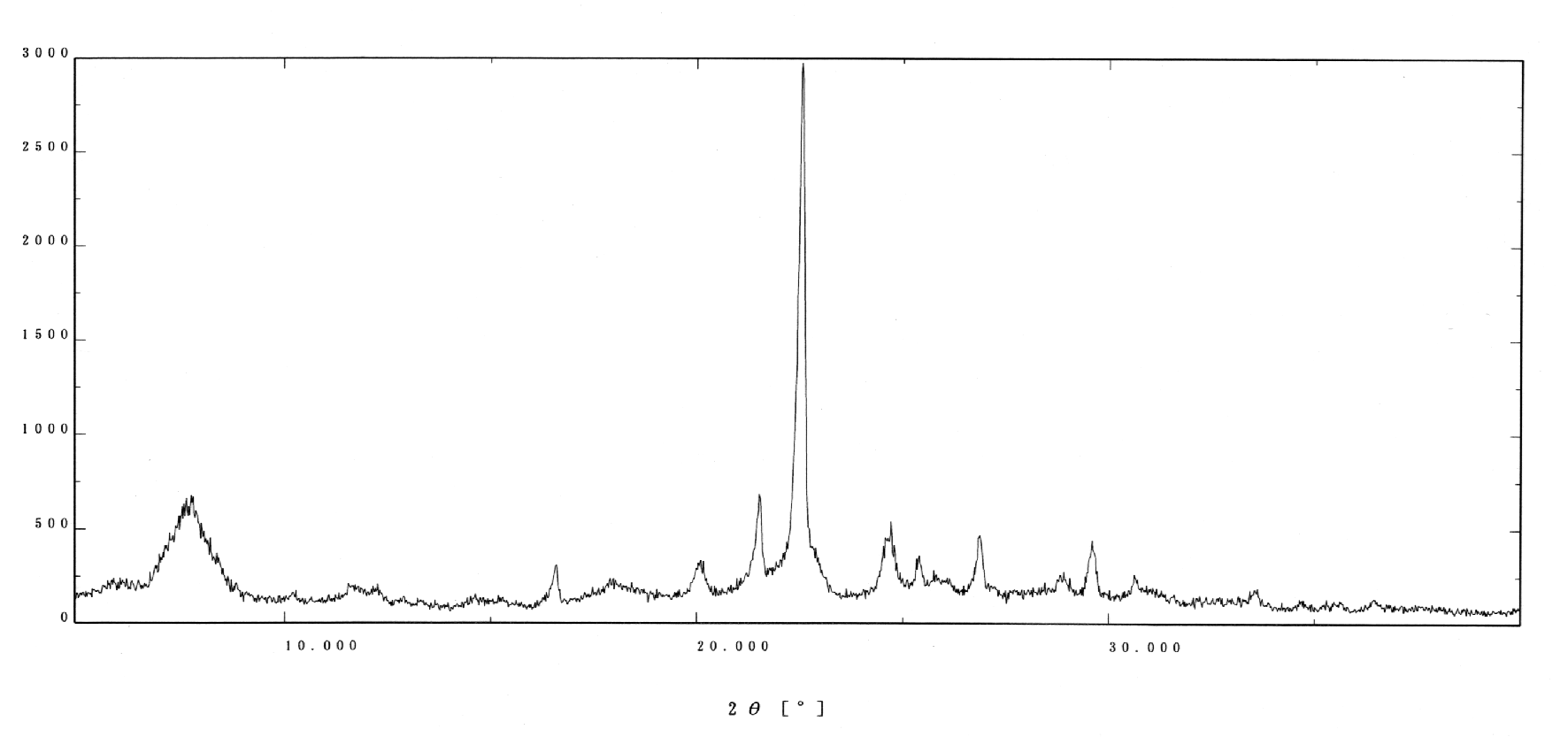

- １０．合成ゼオライトのＸＲＤパターン(CuKα)
-

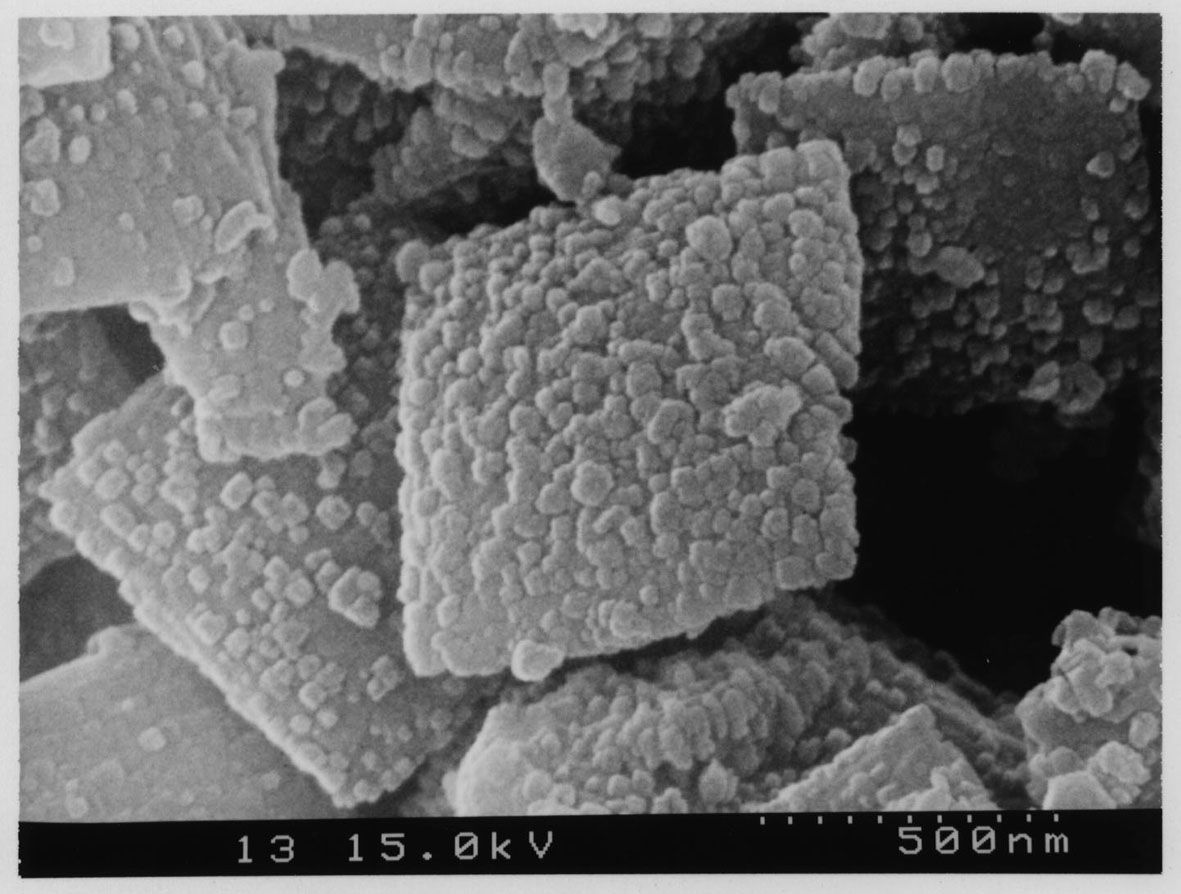

- １１．ＳＥＭ像（ｘ60，000倍）
-
- １２．データ提供者：松方正彦
このページに関する御意見は
北尾 修(kitao@nimc.go.jp)まで
「合成のレシピ
・結果」検索のページへ
「合成のレシピ・結果
」のページへ
「触媒学会・ミクロポーラ
ス結晶成長合成研究会」のホームページへ
「触媒学会」のホームペ
ージへ.
物質研のホームページへ.
