触媒学会・ミクロポーラス結晶成長合成研究会
合成のレシピ・結果（アクセス制限付）

合成のレシピ・結果 Ti-beta（ドライゲルコンバージョン）

このページは「触媒学会・ミクロポーラス結晶成長合成研究会 」の協力において運営さ れています。
このページは現在構築中です。
パスワードは認証されました。
１．ゼオライトの種類:
BEA
２．合成法:
ドライゲルコンバージョン
３．原料
　Si: fumed silica
　Al: NaAlO2
　Templete: TEAOH
　Alkaline: NaOH
　Others: TBOT(tetrabutylorthotitanate)
H2O2
　組成: SiO2:0.033TiO2:0.00136Al2O3:0.44TEAOH:0.162NaOH:0.67H2O2
　製品名：　Aerosil200
　生産会社：日本アエロジル
４．ゲル熟成温度: 室温 　時間: 2 h
５．結晶化温度: 130 ℃ 96 h + 175 ℃ 18 h
６．合成時の容器容積: 150 ml
７．撹拌: 無撹拌
８．オートクレーブ回転速度:0 rpm
９．その他特記事項: 　オイルバスでゲルを乾燥し、その後粉砕。
１０．合成ゼオライトのＸＲＤパターン(CuKα)

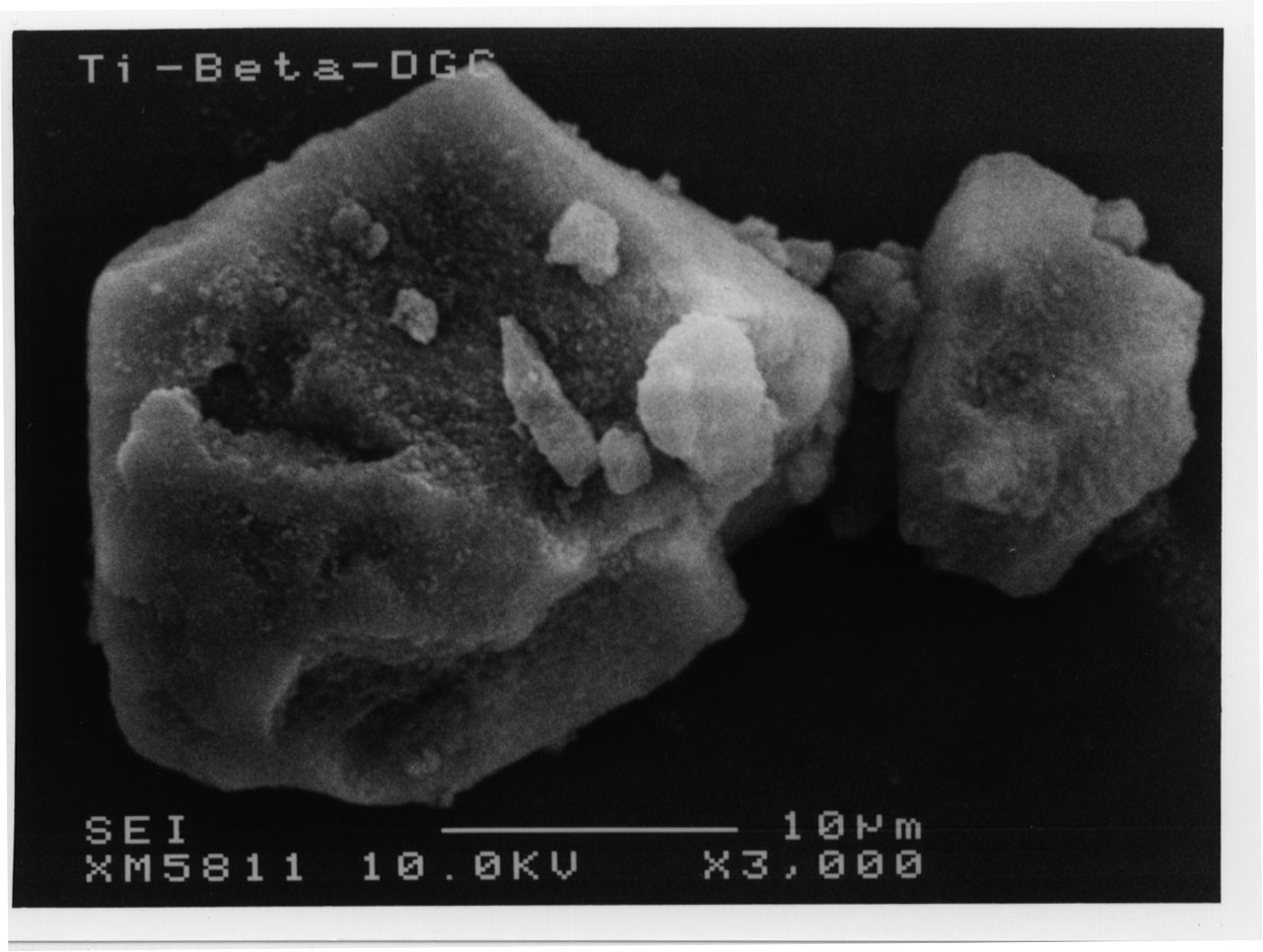

１１．ＳＥＭ像（ｘ3，000倍）

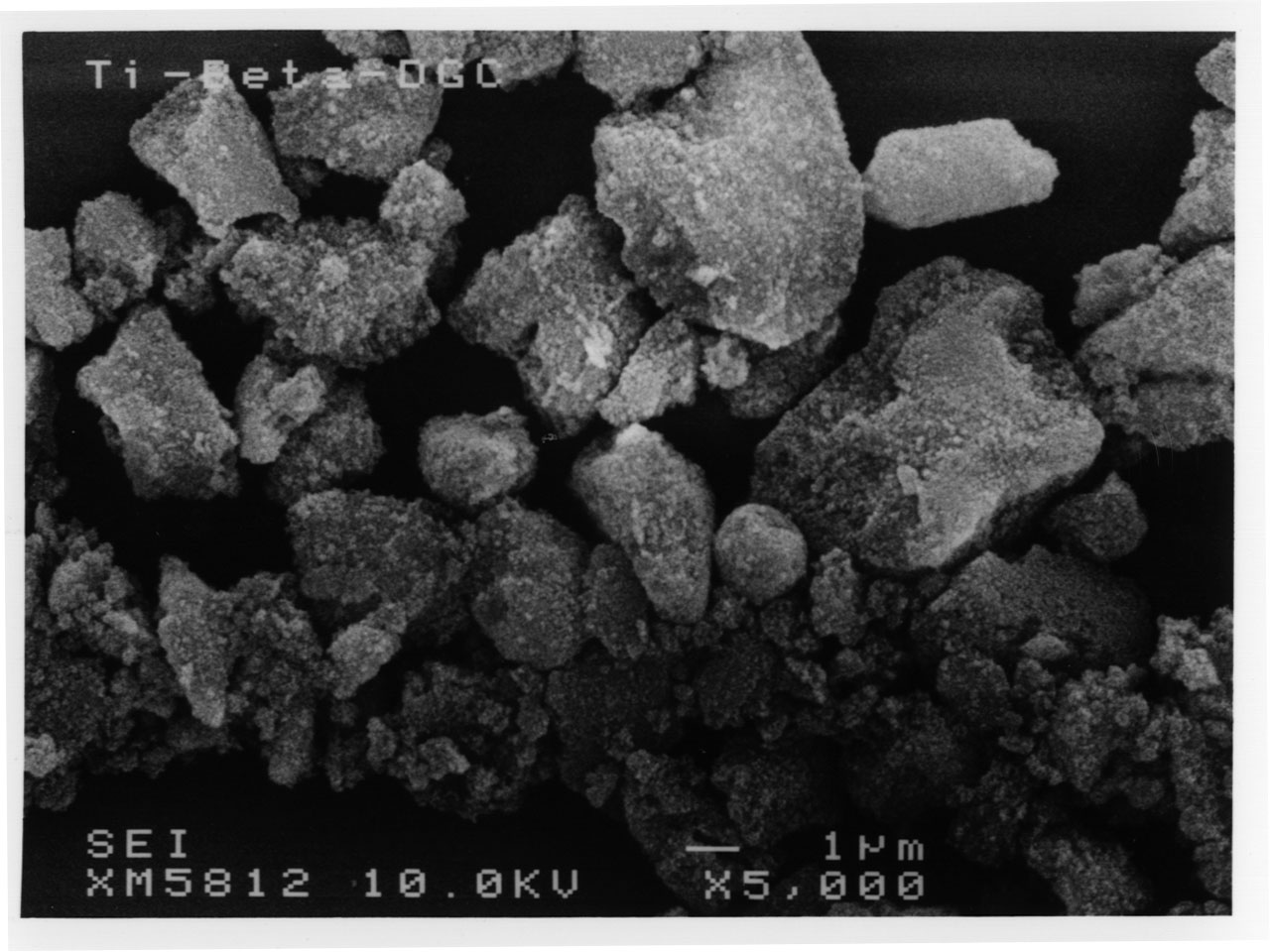

ＳＥＭ像（ｘ5，000倍）
１２．データ提供者：辰巳　敬，後安康秀
このページに関する御意見は 北尾　修(kitao@nimc.go.jp)まで
「合成のレシピ ・結果」検索のページへ
「合成のレシピ・結果 」のページへ
「触媒学会・ミクロポーラ ス結晶成長合成研究会」のホームページへ
「触媒学会」のホームペ ージへ.
物質研のホームページへ.
