触媒学会・ミクロポーラス結晶成長合成研究会
合成のレシピ・結果（アクセス制限付）

合成のレシピ・結果 Ti-beta（フッ化物法）

このページは「触媒学会・ミクロポーラス結晶成長合成研究会」の協力において運営されています。

このページは現在構築中です。
パスワードは認証されました。

１．ゼオライトの種類:: BEA
２．合成法:: 水熱合成
３．原料: 　Si: TEOS
　Al:
　Templete: TEAOH
　Alkaline:
　Others: TBOT(tetrabutylorthotitanate)
HF
　組成: SiO2:0.033TiO2:0.55TEAOH:0.55HF:6.5H2O
　製品名：　
　生産会社：東京化成
４．ゲル熟成温度: 室温　時間: 7 h ～ overnight
５．結晶化温度: 140 ℃ 　時間: 8 d
６．合成時の容器容積: 150 ml
７．撹拌: 回転
８．オートクレーブ回転速度:60 rpm
９．その他特記事項: 　オートクレーブに移す前にHFを加える（固体になる）。

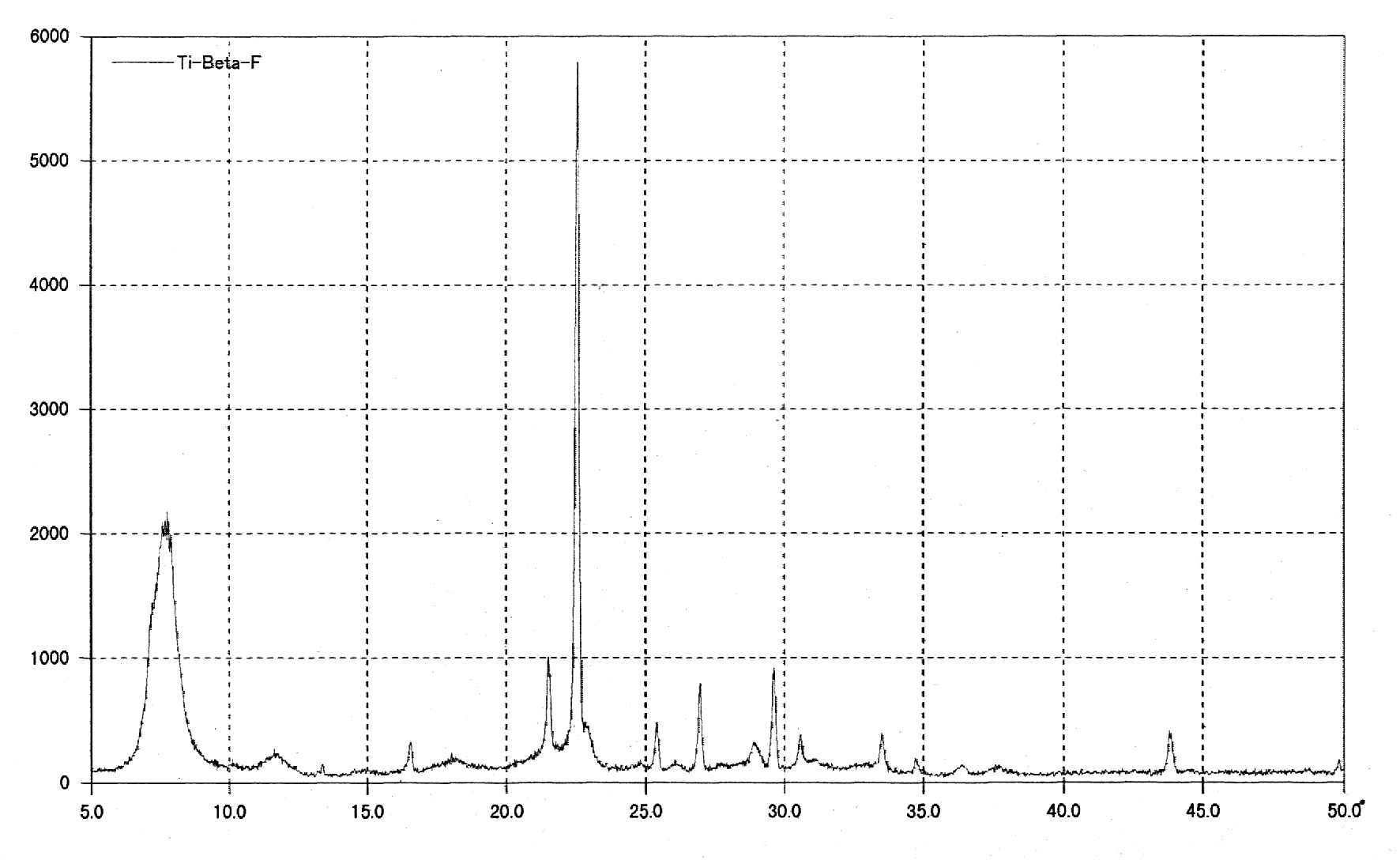

１０．合成ゼオライトのＸＲＤパターン(CuKα)

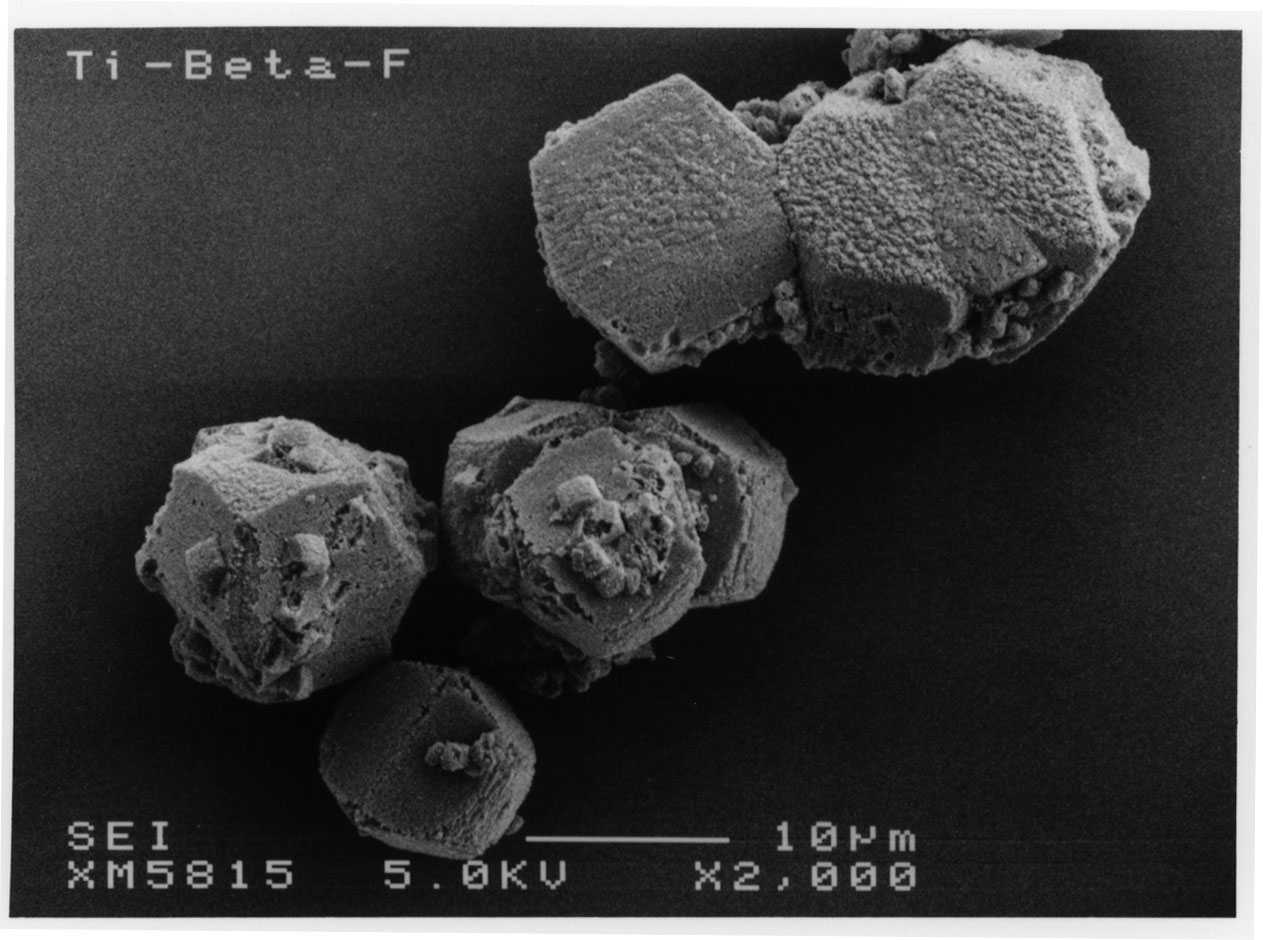

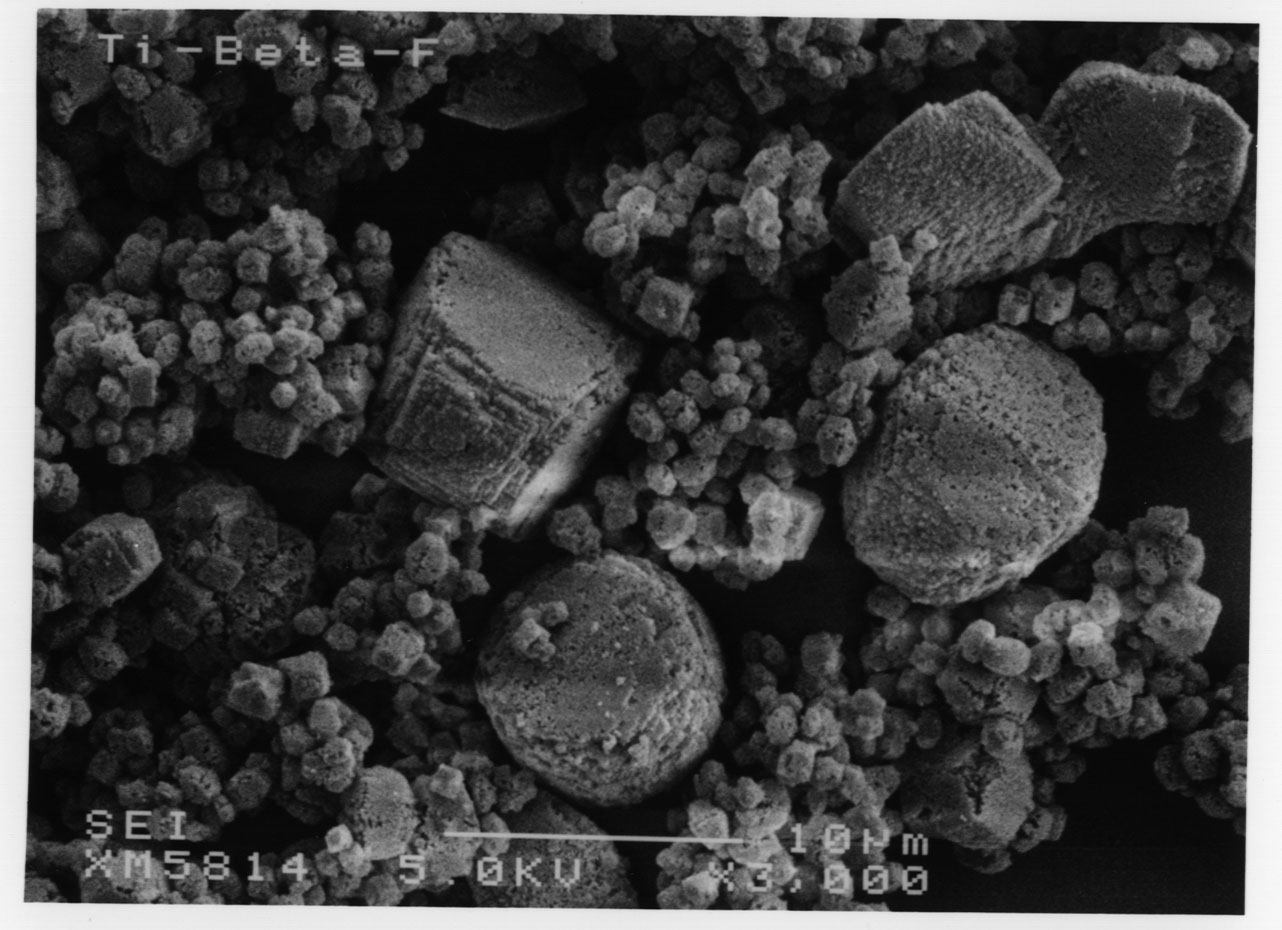

１１．ＳＥＭ像（ｘ2，000倍）: ＳＥＭ像（ｘ3，000倍）
１２．データ提供者：辰巳　敬，後安康秀 このページに関する御意見は北尾　修(kitao@nimc.go.jp)まで 「合成のレシピ・結果」検索のページへ 「合成のレシピ・結果」のページへ 「触媒学会・ミクロポーラス結晶成長合成研究会」のホームページへ 「触媒学会」のホームページへ. 物質研のホームページへ.
