触媒学会・ミクロポーラス結晶成長合成研究会
合成のレシピ・結果（アクセス制限付）
合成のレシピ・結果 Ti-beta（水熱合成）
このページは「触媒学会・ミクロポーラス結晶成長合成研究会 」の協力において運営さ
れています。
このページは現在構築中です。
パスワードは認証されました。
- １．ゼオライトの種類:
- BEA
- ２．合成法:
- 水熱合成
- ３．原料
-
Si: 沈降シリカ
Al: Al(NO3)3
Templete: TEAOH
Alkaline:
Others: TBOT(tetrabutylorthotitanate)
H2O2
組成: SiO2:0.025TiO2:0.005Al2O3:0.56TEAOH:0.267H2O2:12.5H2O
製品名：Nipsil VN-3
生産会社：
- ４．ゲル熟成温度: 室温 時間: 3 h
- ５．結晶化温度: 140 ℃ 時間: 4 d
- ６．合成時の容器容積: 150 ml
- ７．撹拌: 回転
- ８．オートクレーブ回転速度:60 rpm
- ９．その他特記事項:
TBOTはH2O2で処理した後加える。

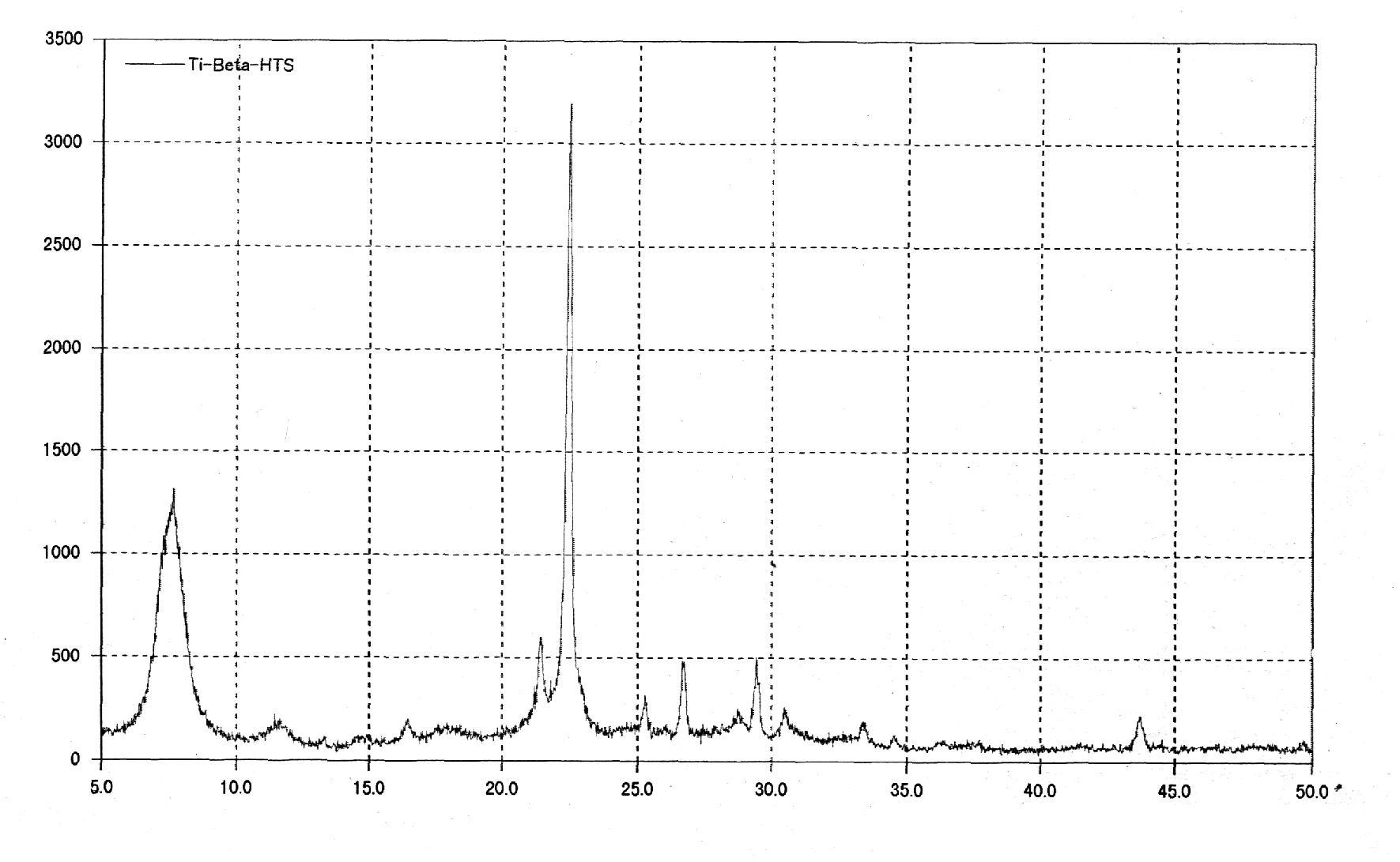

- １０．合成ゼオライトのＸＲＤパターン(CuKα)
-

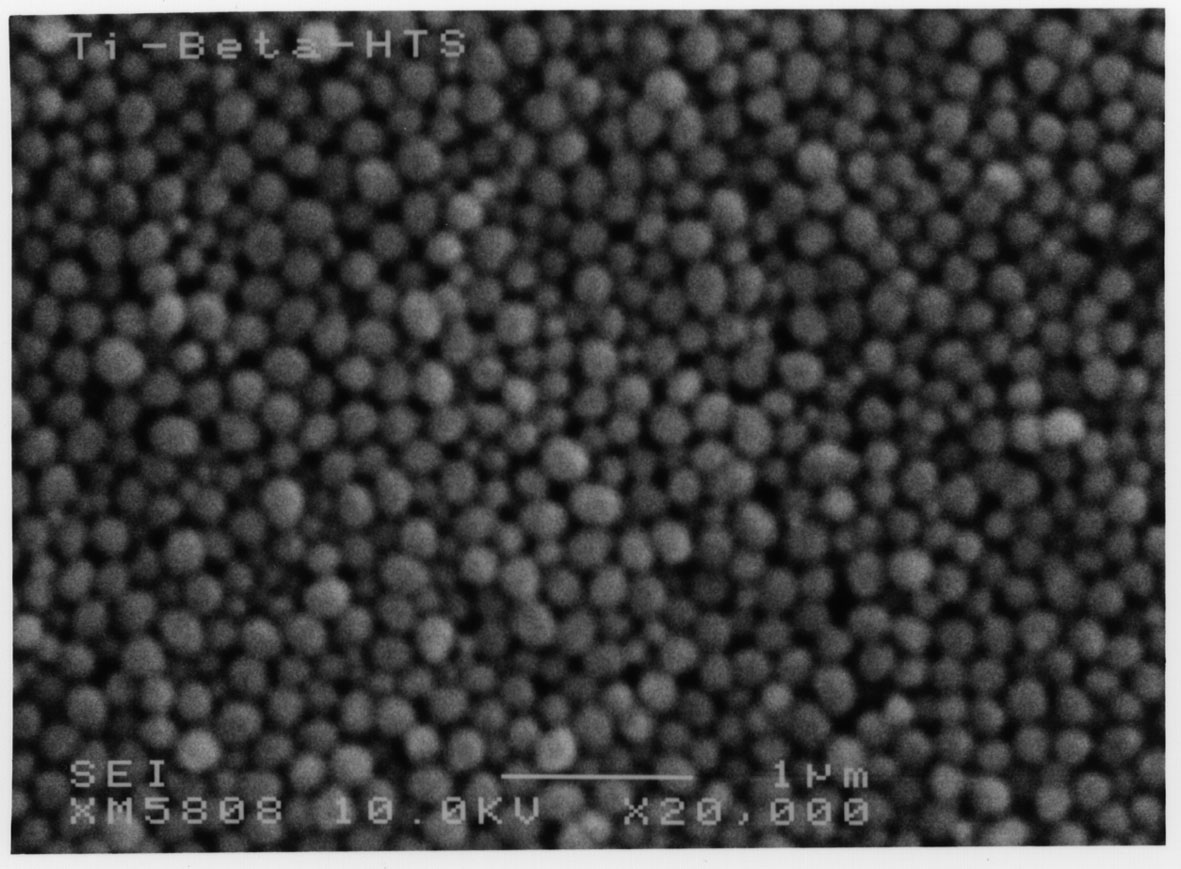

- １１．ＳＥＭ像（ｘ20，000倍）
-
- １２．データ提供者：辰巳 敬，後安康秀
このページに関する御意見は
北尾 修(kitao@nimc.go.jp)まで
「合成のレシピ
・結果」検索のページへ
「合成のレシピ・結果
」のページへ
「触媒学会・ミクロポーラ
ス結晶成長合成研究会」のホームページへ
「触媒学会」のホームペ
ージへ.
物質研のホームページへ.
