合成のレシピ・結果 Bea30（ドライゲルコンバージョン）
このページは「触媒学会・ミクロポーラス結晶成長合成研究会」の協力において運営されています。
1. |
ゼオライトの種類：BEA |
2. |
合成法：ドライゲルコンバージョン |
3. |
原料：
・ si：colloidal silica(SiO2=30 wt%)
・ al：Al2(SO4)3
・ templete：TEAOH
・ alkaline：NaOH
・ others：その他
・ 組成：SiO2:0.033Al2O3:0.37R:0.036Na2O
・ 製品名：スノーテックスＳ
・ 生産会社：Nissan Chem. Co.
|
4. |
ゲル熟成温度：20℃ 時間：2h |
5. |
結晶化温度：170℃ 時間：12h |
6. |
合成時の容器容積：45ml |
7. |
撹拌：無撹拌 |
8. |
オートクレーブ回転速度：0rpm |
9. |
その他特記事項：
オートクレーブ底に添加する水の量 1ml，水性ゲル乾燥過程での温度コントロールにはオイルバスを使用
|
10. |
合成ゼオライトのXRDパターン（CuKα）（最強線：2θ=22.52deg, d=3.945Å, half width=0.188deg）
※クリックすると別ウィンドウで拡大画像をご覧いただけます。
|

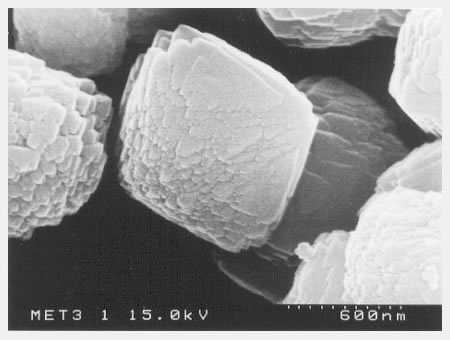

11. |
|
12. |
データ提供者：松方 正彦（mmatsu@mn.waseda.ac.jp） |
このページに関するご意見は北尾 修（kitao@nimc.go.jp）まで
触媒学会のホームページ
