触媒学会・ミクロポーラス結晶成長合成研究会
合成のレシピ・結果（アクセス制限付）
合成のレシピ・結果 FAU（ドライゲルコンバージョン）
このページは「触媒学会・ミクロポーラス結晶成長合成研究会 」の協力において運営さ
れています。
このページは現在構築中です。
パスワードは認証されました。
- １．ゼオライトの種類:
- FAU
- ２．合成法:
- ドライゲルコンバージョン
- ３．原料
-
si: colloidal silica (SiO2=40 wt%）
al: Al(OH)3
templete: 18-crown-6
alkaline: NaOH
others: その他
組成: 10SiO2:Al2O3:0.75R:2.7-3.0Na2O
製品名： ST-S 40
生産会社：Nissan Chem. Co.
- ４．ゲル熟成温度: 35 ℃ 時間: 24 h
- ５．結晶化温度: 115 ℃ 時間: 7 days
- ６．合成時の容器容積: 45 ml
- ７．撹拌: 無撹拌
- ８．オートクレーブ回転速度:0 rpm
- ９．その他特記事項:
それぞれの溶液を混ぜる際には氷浴中で撹拌しながら。

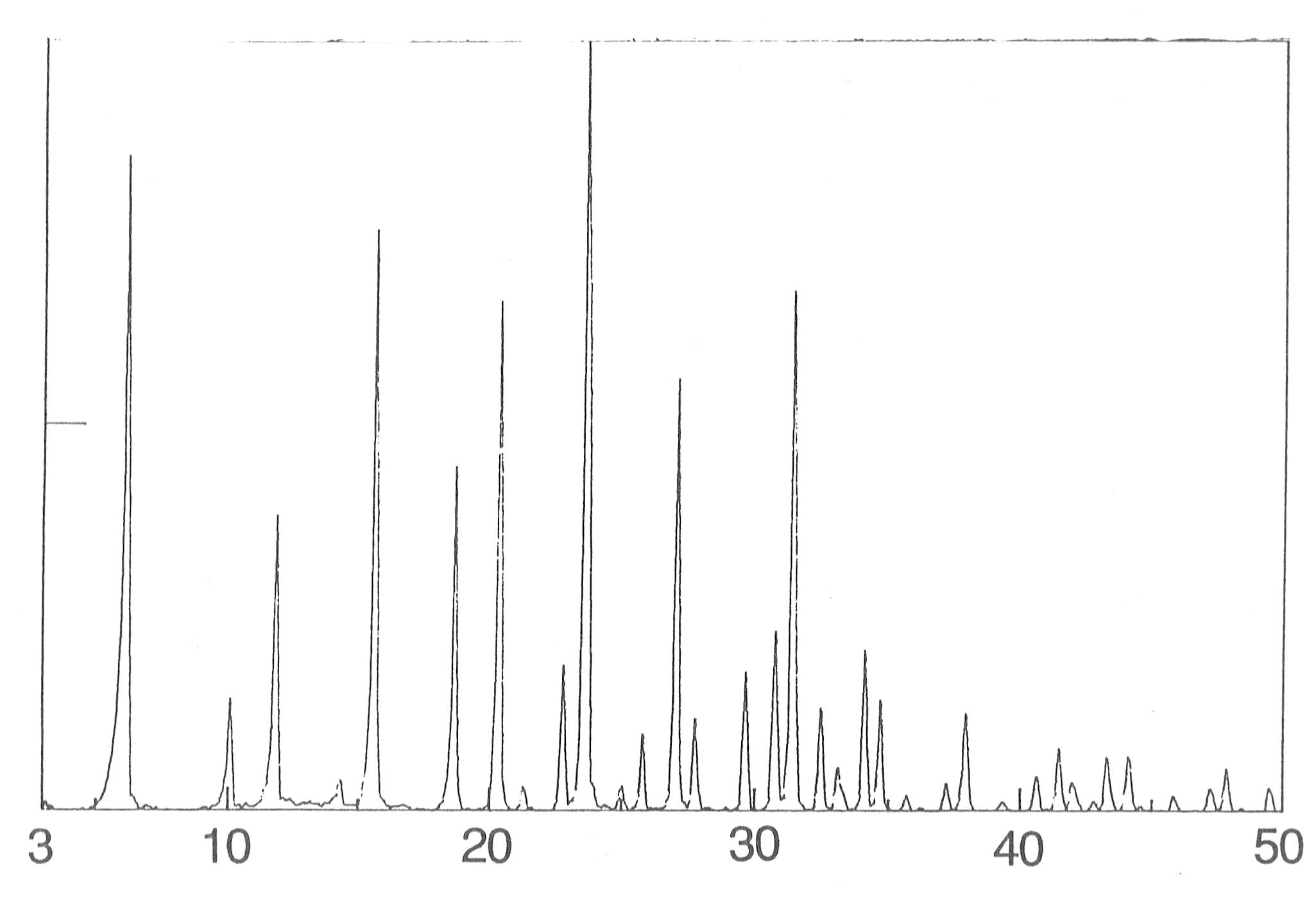

- １０．合成ゼオライトのＸＲＤパターン(CuKα)
(最強線：2θ=23.56deg, d=3.7728Å, half width=0.327deg)
-

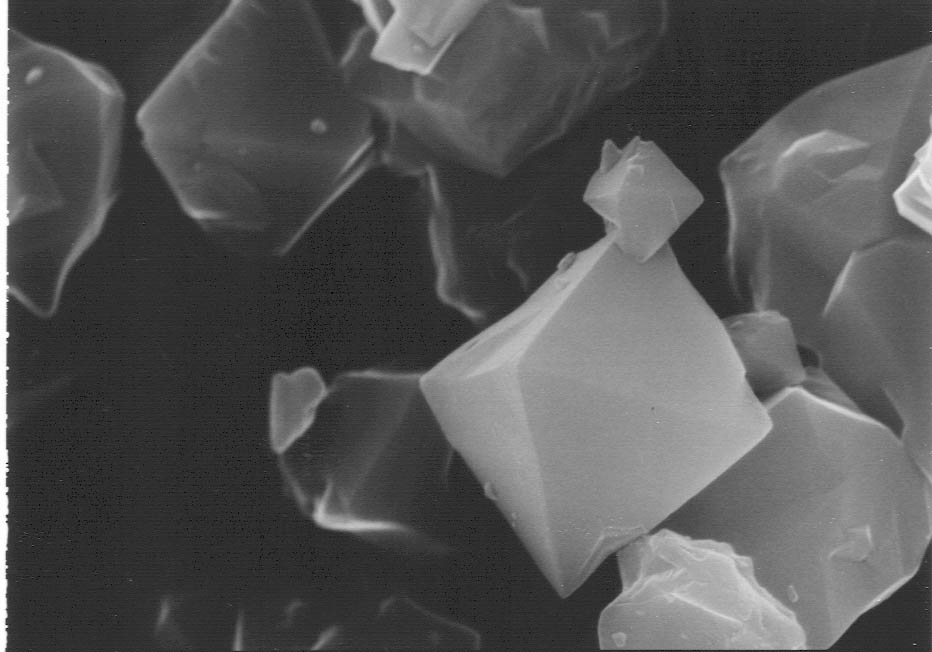

- １１．ＳＥＭ像（ｘ15，000倍）
-
- １２．データ提供者：松方正彦（mmatsu@mn.waseda.ac.jp）
このページに関する御意見は
北尾 修(kitao@nimc.go.jp)まで
「合成のレシピ
・結果」検索のページへ
「合成のレシピ・結果
」のページへ
「触媒学会・ミクロポーラ
ス結晶成長合成研究会」のホームページへ
「触媒学会」のホームペ
ージへ.
物質研のホームページへ.
