触媒学会・ミクロポーラス結晶成長合成研究会
合成のレシピ・結果（アクセス制限付）
合成のレシピ・結果 agglomerated MFI（水熱合成）
このページは「触媒学会・ミクロポーラス結晶成長合成研究会 」の協力において運営さ
れています。
このページは現在構築中です。
パスワードは認証されました。
- １．ゼオライトの種類:
- MFI
- ２．合成法:
- 水熱合成法
- ３．原料
-
si: Water glass (SiO2=28-30 wt%)
al: Al(NO3)3
templete: TPAOH
alkaline: NaOH
others: HNO3 (pH調整用)
組成: SiO2:0.02Al2O3:0.049R2O:0.16Na2O:40H2O
製品名： 水ガラス３号
生産会社：キシダ化学
- ４．ゲル熟成温度: 4 ℃ 時間: 1 h
- ５．結晶化温度: 175 ℃ 時間: 24 h
- ６．合成時の容器容積: 100 ml
- ７．撹拌: 撹拌
- ８．オートクレーブ回転速度:12 rpm
- ９．その他特記事項:
H2O/SiO2=40に調整，HNO3によって原料ゲルのpHを9.8に調整

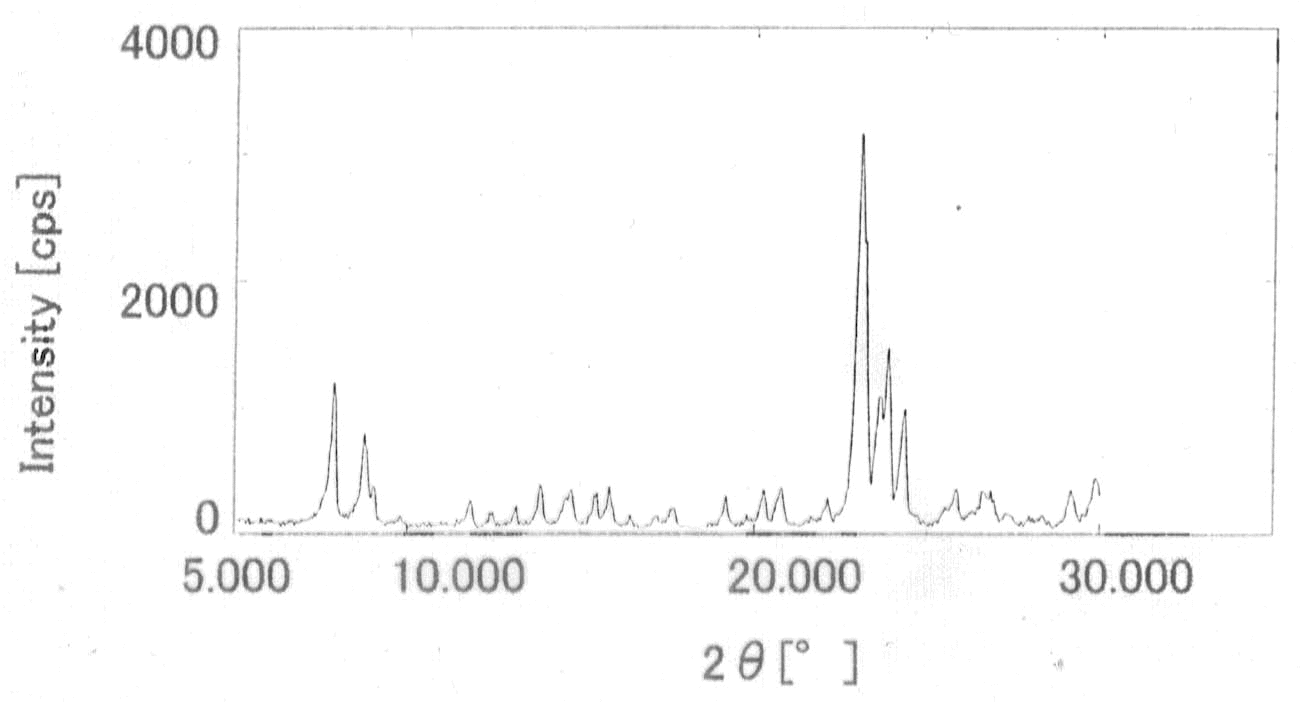

- １０．合成ゼオライトのＸＲＤパターン(CuKα)
(最強線：2θ=23.080deg, d=3.8504Å, half width=0.318deg)
-

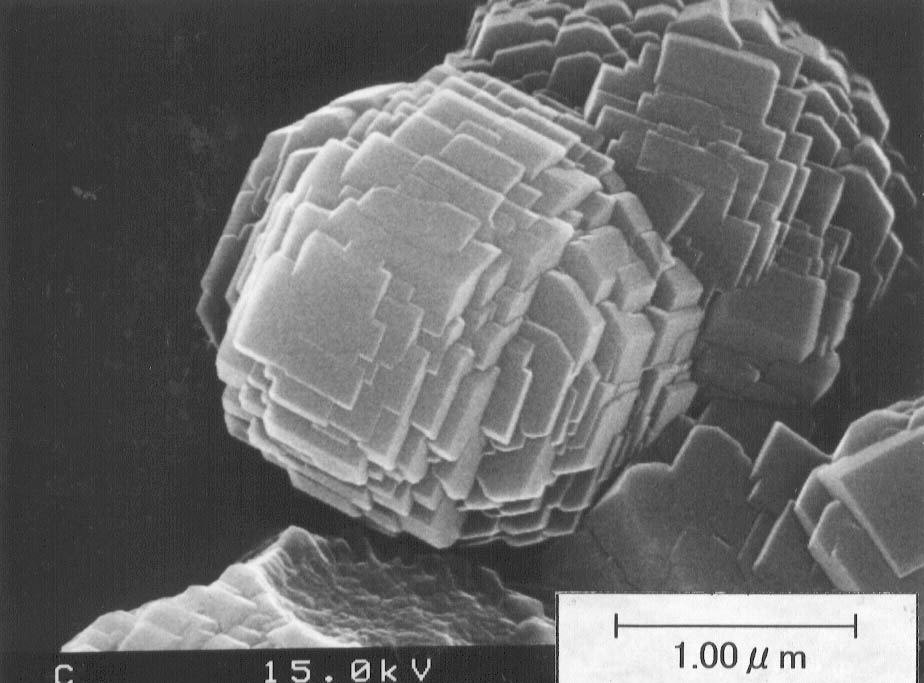

- １１．ＳＥＭ像（ｘ30,000倍）
-
- １２．データ提供者：松方正彦（mmatsu@mn.waseda.ac.jp）
このページに関する御意見は
北尾 修(kitao@nimc.go.jp)まで
「合成のレシピ
・結果」検索のページへ
「合成のレシピ・結果
」のページへ
「触媒学会・ミクロポーラ
ス結晶成長合成研究会」のホームページへ
「触媒学会」のホームペ
ージへ.
物質研のホームページへ.
