触媒学会・ミクロポーラス結晶成長合成研究会
合成のレシピ・結果（アクセス制限付）
合成のレシピ・結果 MSO（水熱合成）
このページは「触媒学会・ミクロポーラス結晶成長合成研究会 」の協力において運営さ
れています。
このページは現在構築中です。
パスワードは認証されました。
- １．ゼオライトの種類:
- MSO
- ２．合成法:
- 水熱合成法
- ３．原料
-
si: Ludox AS-40
al: Al2(SO4)3
templete: 18-crown-6
alkaline: KOH
others: その他
組成: SiO2:0.034Al2O3:0.3R:0.43KOH:42H2O
製品名： Ludox AS-40
生産会社：Aldrich
- ４．ゲル熟成温度: 10 ℃ 時間: 15 min
- ５．結晶化温度: 175 ℃ 時間: 7 days
- ６．合成時の容器容積: 23 ml
- ７．撹拌: 撹拌
- ８．オートクレーブ回転速度:45 rpm
- ９．その他特記事項:
Ref. Shantz, Burton, Lobo, Microporous and Mesoporous Materials, 31 (1999) 61

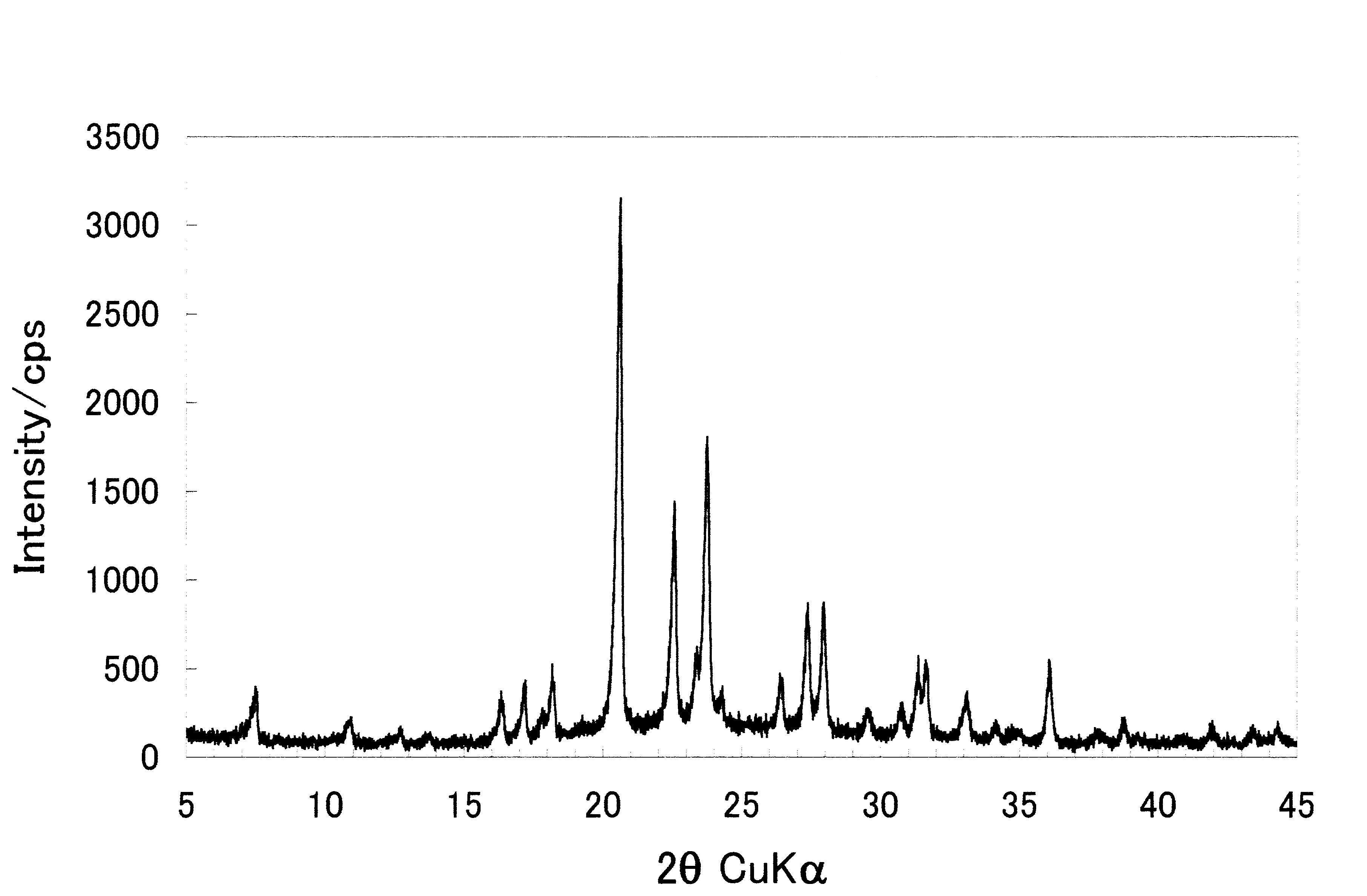

- １０．合成ゼオライトのＸＲＤパターン(CuKα)
(最強線：2θ=20.600deg, d=14.3080Å, half width=0.188deg)
-

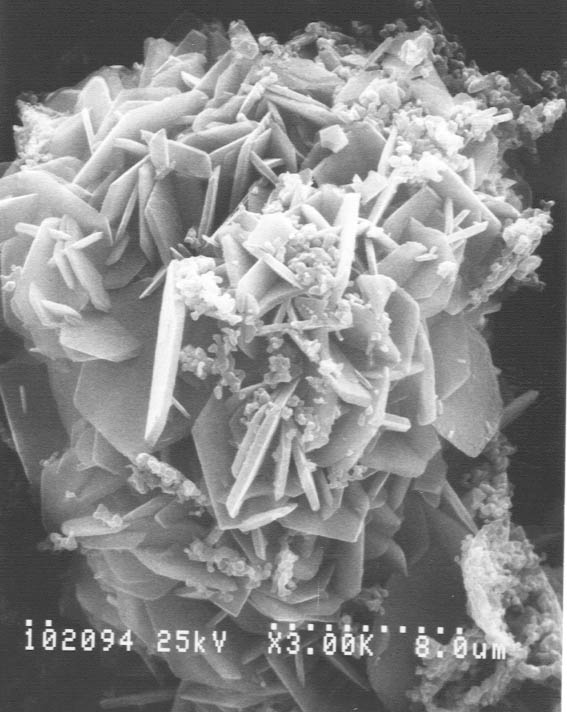

- １１．ＳＥＭ像（ｘ3,000倍）
-

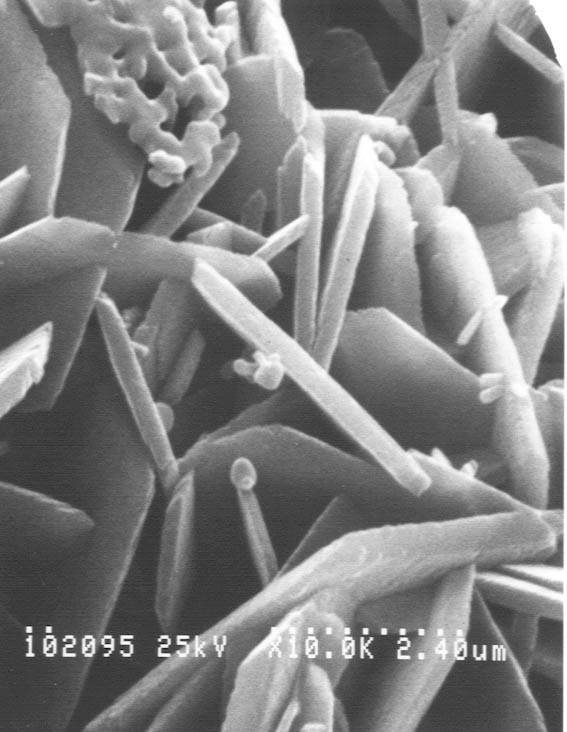

- （ｘ10,000倍）
-
- １２．データ提供者：松方正彦（mmatsu@mn.waseda.ac.jp）
このページに関する御意見は
北尾 修(kitao@nimc.go.jp)まで
「合成のレシピ
・結果」検索のページへ
「合成のレシピ・結果
」のページへ
「触媒学会・ミクロポーラ
ス結晶成長合成研究会」のホームページへ
「触媒学会」のホームペ
ージへ.
物質研のホームページへ.
