次世代プロトン電池へ期待 ―多孔質MXene（マキシン）フィルムが高容量・高速充電を実現―
次世代プロトン電池へ期待
―多孔質MXene（マキシン）フィルムが高容量・高速充電を実現―
ポイント
- 次世代電池「プロトン電池」の鍵となる多孔質MXene (マキシン)フィルムを開発
- 素材の穴の量（細孔密度）を調整することで、従来を大きく上回る電池容量と充電性能を実現
- 長寿命でエコな電池づくりに前進、持続可能なエネルギー社会に貢献
| 北陸先端科学技術大学院大学 物質化学フロンティア研究領域のLinh Chi T. Cao大学院生（博士後期課程）、青木健太郎助教、長尾祐樹教授らは、タイ・タマサート大学シリントン国際工学部（SIIT）およびタイ・国立電子コンピューター技術研究センター (NECTEC)と共同で、再生可能エネルギーの普及や電気自動車の進化に伴い需要が高まる高性能エネルギー貯蔵デバイスの実現に向け、次世代型プロトン電池*1の鍵となる多孔質MXene*2,3アノード（陽極）の開発に成功しました。 本研究で開発された多孔質MXeneフィルムは、MXeneを用いた先行研究の中で最高の性能を発揮し、高容量と超高速充電を両立できることが示されました。この成果は、環境負荷の低い、持続可能な電池技術の発展に大きく貢献すると期待されます。 |
【背景】
現代社会では、電気自動車の普及や携帯端末の進化に伴い、効率の良いエネルギー貯蔵システムの重要性が高まっています。長く市場を牽引してきたリチウムイオン電池は、リチウム資源の限界、環境への影響、安全性といった課題を抱えており、資源の乏しい日本が持続可能な発展を遂げるためには、多様なエネルギー資源の活用と高効率な変換技術の確立が不可欠です。
そこで注目されているのが、プロトンと呼ばれる水素原子（H+）を電荷キャリアとして利用するプロトン電池（図１）です。プロトン電池は、水素イオンを使って電気をやりとりする電池で、材料が豊富でエコ、かつ素早く充電できる可能性を秘めており、次世代エネルギー貯蔵の有力候補として注目されています。二次元のナノ材料であるMXeneは、その優れた電気伝導性や高い表面積から、プロトン電池の有望なアノード候補です。しかし、従来のMXeneを薄膜状にしたMXeneフィルムは、MXeneのシート間の相互作用が強く、反応が起こる場所が減少したり、プロトンの輸送が阻害されたりといった課題を抱え、その性能を十分に引き出せていませんでした。

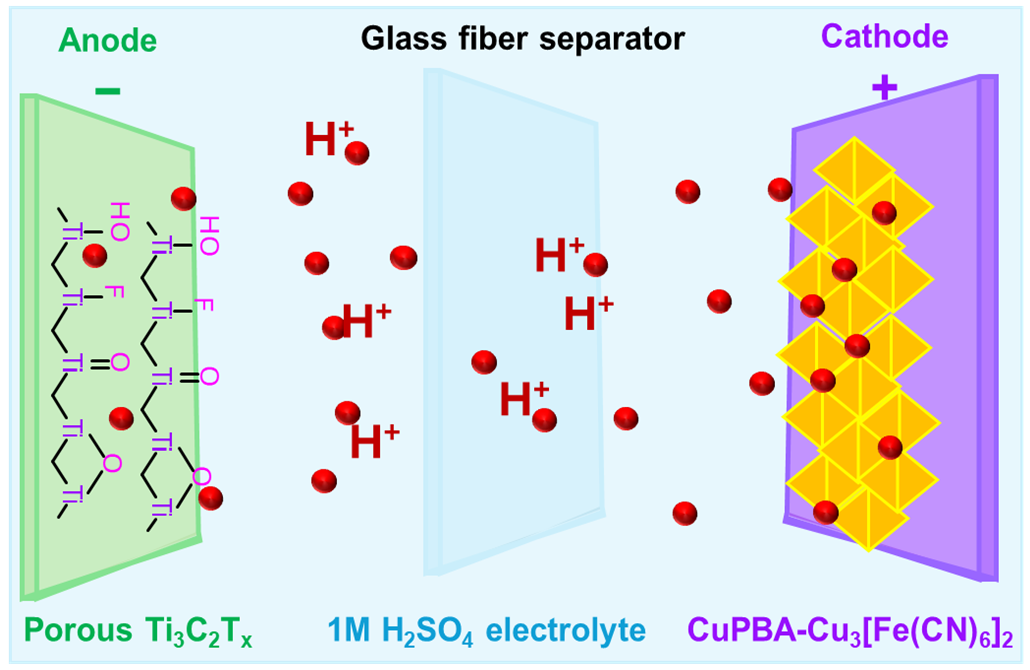

図1 本研究のプロトン電池の模式図
【成果】
本研究では、MXeneアノードの性能向上を目指し、ある物質を鋳型（テンプレート）として利用してその鋳型を犠牲にすることで目的とする物質構造を形成する合成手法である「犠牲テンプレート法」を用いて、細孔密度を系統的に調整した多孔質MXene（P-MX）フィルムを開発しました（図２）。特に、ポリ乳酸（PLA）とMXeneの比率が1:8の条件で合成された「1:8P-MX」アノードは、1 A g−1で104.8 mAh g−1という高容量を達成し、2000サイクル後も96.7%の容量維持率を維持しました（図３）。これは、これまでに報告されたMXeneアノードの中で最高の性能です（図４）。これは、電池を繰り返し使う中で、電解液が素材のすき間にしみ込みやすくなり、さらにプロトンが出入りすることで、素材同士がくっついてしまうのを防ぎ、性能の低下を抑えることができ、反応が起こる場所の増加に繋がったためと考えられます。
さらに、1:8P-MXアノードと銅鉄プルシアンブルー類似体*4（CuPBA）カソード（陰極）を組み合わせた「フルセル」プロトン電池を構築しました。この「フルセル」は、1 mol L−1 H2SO4電解液中で、1 A g−1（17 C）で57.9 mAh g−1、そして10 A g−1（188 C）という高速充電レート*5においても53.3 mAh g−1という高い容量を保持しました。二次電池（充電可能な電池）の充放電におけるエネルギー効率を表す指標である「クーロン効率」は200サイクル後も97%と安定して高い値を示しましたが、容量維持率は65.4%に低下しました。これは、主にCuPBAカソードの電解液中での溶解・分解に起因すると特定され、今後の課題となります。これらの結果は、MXeneアノードにおける細孔設計が、容量とレート性能の両方を向上させる上で極めて重要であることを示しています。

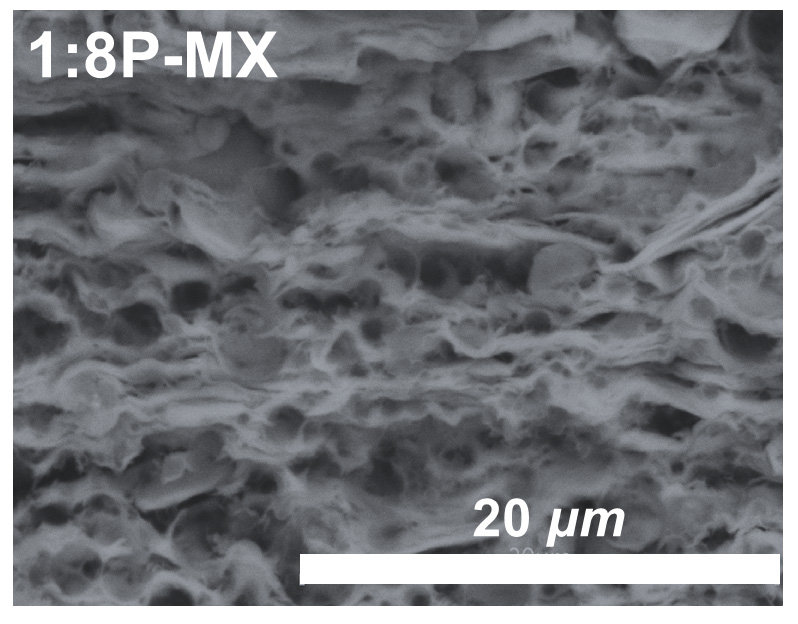

図2 多孔質MXene（P-MX）フィルムの走査電子顕微鏡観察

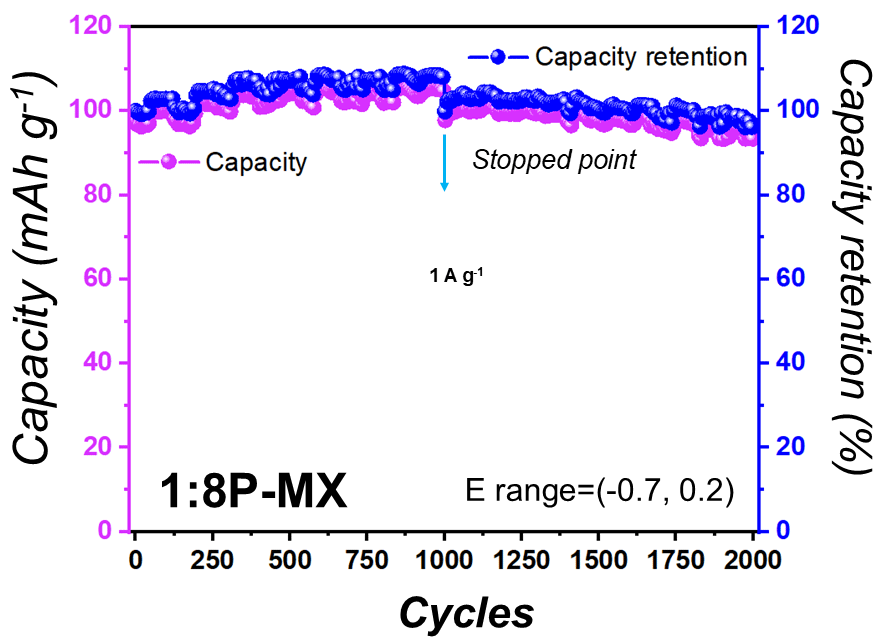

図3 1:8P-MXフィルムのサイクル特性：電流密度1 A g-1、
電位範囲 −0.7～0.2 Vにおける容量（左軸）および容量保持率（右軸）

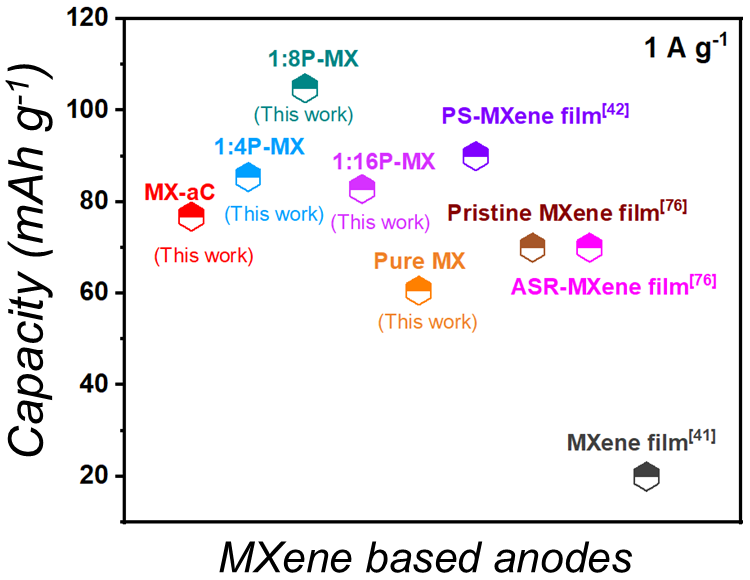

図4 本研究におけるMXeneベースのアノード性能と文献との比較
【社会への還元として期待できる内容、今後の展望】
本研究の成果は、最適化された細孔設計を持つMXeneアノードが、高容量で高速充電が可能な次世代プロトン電池の実現に大きく貢献することを示しています。特に、高濃度酸性電解液や追加の活性材料を用いずに、MXeneのみで高性能を実現した点は、環境への影響を低減し、より持続可能なエネルギー貯蔵システムを開発する上で重要な進歩です。今後は、フルセル電池の長期安定性をさらに向上させるため、CuPBAカソードの電解液中での安定性改善に焦点を当てた研究を進めていきます。これにより、1:8P-MXアノードの優れた性能を最大限に引き出し、プロトン電池の実用化を目指します。
本研究は、国立研究開発法人科学技術振興機構（JST）戦略的創造研究推進事業CREST（グラント番号 JPMJCR21B3）による財政的支援を受けて実施されました。
【論文情報】
| 掲載誌 | Chemical Engineering Journal |
| 論文タイトル | Porosity-controlled MXene anodes for enhanced rate and long cycle life performance in aqueous proton batteries |
| 著者 | Linh Chi T. Cao*, Kentaro Aoki, Shu-Han Hsu, Sakoolkan Boonruang, Yuki Nagao*（筆頭著者も責任著者） |
| 掲載日 | 2025年7月15日 |
| DOI | 10.1016/j.cej.2025.165882 |
【用語説明】
プロトン（水素イオン、H+）を電荷キャリアとして利用する二次電池の一種です。資源の豊富さや高速な電荷移動が特徴です。
二次元遷移金属炭化物の一種で、高い電気伝導性と表面積を持つ有望な新素材です。
微細な穴（細孔）を多数導入したMXene材料で、電解液の浸透性やイオン輸送経路を改善し、電池性能を向上させます。
プロトン電池のカソード材料として研究される化合物群です。
電池の充電および放電速度を示す指標です。1Cは定格容量を1時間で充放電する速度を意味します。
令和7年7月17日
