リチウムイオン電池の劣化原因をナノスケールで可視化 ― 新手法「ケプストラム照合解析」で電池現象の解明に貢献 ―
  |
北陸先端科学技術大学院大学 東京科学大学 |
リチウムイオン電池の劣化原因をナノスケールで可視化
― 新手法「ケプストラム照合解析」で電池現象の解明に貢献 ―
【ポイント】
- リチウムイオン電池の劣化につながる正極の結晶構造変化をナノメートルスケールで可視化
- 新開発の「ケプストラム照合解析」により、高空間分解能・広視野・低損傷を同時に実現
- 電池劣化の原因となる界面での構造変化を解明し、高性能電池開発への貢献に期待
| 北陸先端科学技術大学院大学 ナノマテリアル・デバイス研究領域の麻生浩平講師、掛谷尚史大学院生（博士後期課程）、土田拓夢大学院生（博士前期課程）、大島義文教授、東京科学大学 物質理工学院応用化学系の伊藤広貴大学院生（博士前期課程）（研究当時）、淺野翔大学院生（博士後期課程）（研究当時）、渡邊健太助教、平山雅章教授、物質・材料研究機構 マテリアル基盤研究センターの三石和貴副センター長、木本浩司センター長、蓄電池基盤プラットフォームの篠田啓介エンジニア、エネルギー・環境材料研究センターの増田卓也センター長の研究グループは、リチウムイオン電池の結晶構造変化をナノメートル （nm：10億分の1メートル）スケールで可視化する新手法「ケプストラム照合解析」を確立しました。 新手法によって、従来の分析手法では困難だった、高空間分解能（約1 nm）・広視野（数百nm）・試料低損傷の三点を同時に実現しました。そして、この手法をエピタキシャル薄膜*1として作製したコバルト酸リチウム（LiCoO2）正極に応用することで、電解質との界面付近において、電池劣化の原因となるナノスケールの構造変化を可視化することに成功しました。今回、開発された手法は、電池における構造変化の理解を加速することで、電池の劣化原因解明や高性能化に役立つと期待されます。 本研究成果は、2025年10月21日（米国東部標準時間）に科学雑誌「Nano Letters」誌のオンライン版で公開されました。 |
【研究概要】
スマートフォンや電気自動車にはリチウムイオン電池（LIB）が欠かせません。その正極として広く用いられている材料が、層状の結晶構造（原子の並び方）を有するリチウム遷移金属酸化物（以下、層状正極）です。LIBの長時間稼働を実現するには、より高電圧で動かすことが重要となります。一方、高電圧で充放電を繰り返すと、液体電解質と接する界面において、層状正極がスピネル構造や岩塩構造*2に変化して、LIBの劣化を引き起こします。界面を起点として数nm のスケールで進行する構造変化を理解するために、解析が求められてきました。
従来の光やX線を使った観察では、空間分解能が数十〜数百nmに限られます。電子顕微鏡なら原子スケールで観察できますが、観察視野が約50×50 nm2に制限される課題と、多量の電子照射によって観察中に試料が損傷する課題がありました。つまり、「ナノ空間分解能」「広視野」「低試料損傷」の三つを両立して、層状正極の構造を解析できる手法がありませんでした。
本研究グループでは、層状正極の代表例であるコバルト酸リチウム（LiCoO2）の構造（図1a）を調べるために、先進的な電子顕微鏡手法の一つである走査ナノビーム電子回折*3に注目しました （図1b）。これは、直径約1 nmの電子線をスキャンさせながら試料に照射し、結晶構造を反映する電子回折図形を得て、高速カメラに記録する手法です。高電圧で100サイクル充放電させたエピタキシャルLiCoO2について、あるスキャン位置での回折図形（図1c）と、結晶構造モデルから計算した回折図形（図1d）とで差異が認められます。電子回折図形には、結晶構造の情報に加えて、試料の厚さや僅かな傾きに依存するスポットの強度変化が含まれるため、比較が困難です。
そこで、音声信号処理で用いられるケプストラム解析*4に着目しました。ケプストラムは、回折図形の強度を対数変換してフーリエ変換し、その振幅を得ることで求められます。実験と計算のケプストラム（図1e、f）では、試料の厚さや傾きを反映する成分は中心スポットに、結晶構造の周期性を反映する成分は周囲のスポットにそれぞれ分離されます。構造由来のスポットは実験と計算でよく一致するため、この領域が層状構造だと分かります。この一致度は、相互相関関数（2つの画像が似ているほど高い値を示す関数）を用いることで、数値として評価できます。層状構造に加えて、スピネルや岩塩構造についても同様の解析を行い、試料各位置での構造を調べました。独自に開発した一連の解析を「ケプストラム照合解析」と名付けました。
結晶構造の合成マップ（図1g）では、LiCoO2正極の大部分はもとの層状構造を保持していましたが、電解質との界面から正極側へ約3 nmにかけてスピネル・岩塩構造が観察されました。本手法は、約1 nmの高空間分解能と、正極の内部と界面の両方をカバーする約300×100 nm2の広視野を同時に達成しました。さらに、原子分解能電子顕微鏡など電子線を多用する他の手法と比べ、本手法の照射量は2ケタ以上低いことが分かりました。観察中の試料損傷を低減でき、従来手法よりも信頼性の高い結果が得られます。
界面での構造変化に対して、LiCoO2正極を別の物質でコーティングして保護する対策や、異なる元素をわずかに添加する対策が提案されています。さらに、次世代デバイスとして注目を集めている全固体LIBでも、ナノスケールの構造変化が生じると報告されています。今後、本手法を活用することで、劣化メカニズムの詳細な解明や、コーティングや添加などの効果の検証を計画しています。本成果は、LIBの現象解明を目指す学術研究や、高性能LIB開発に広く貢献すると期待されます。

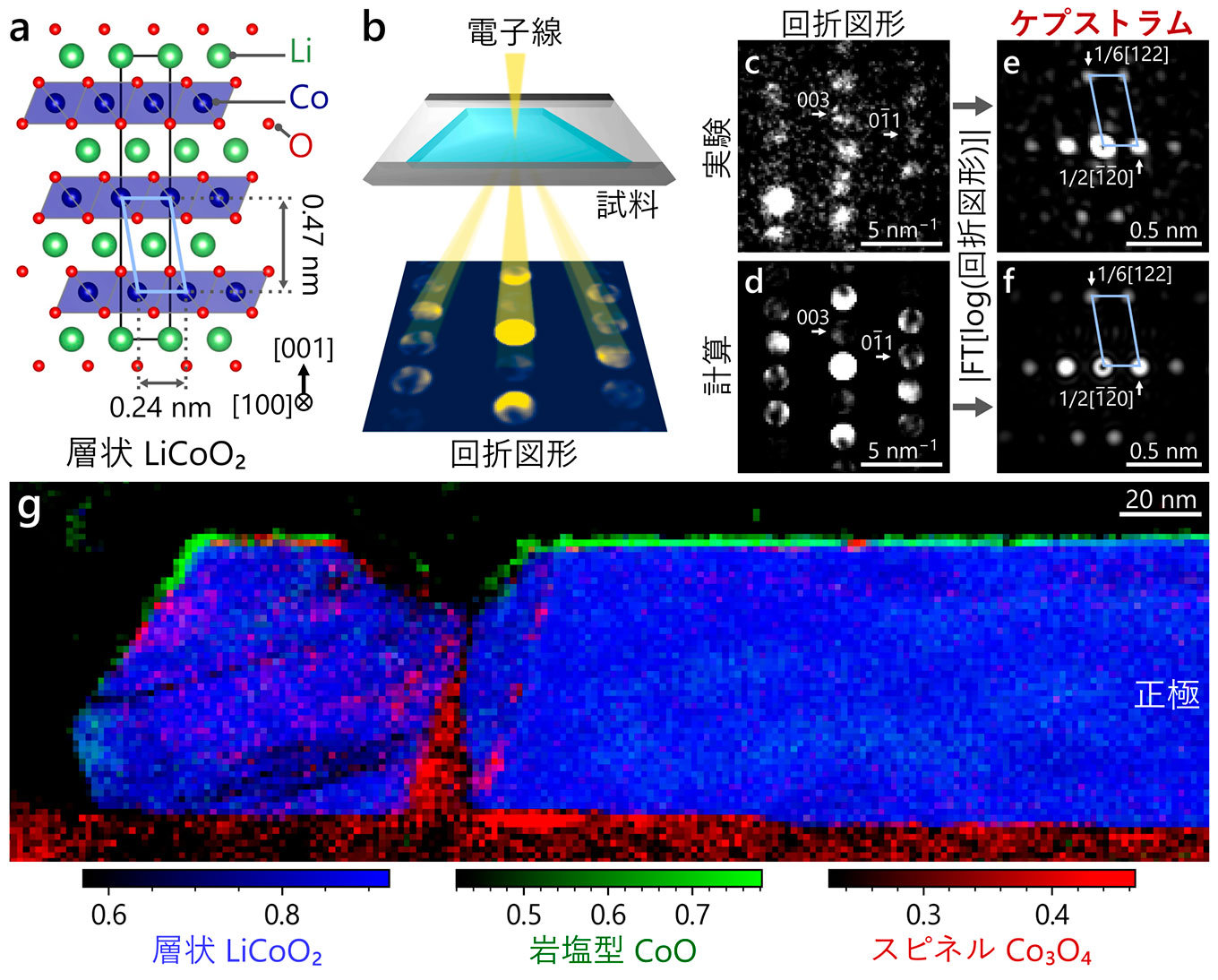

| 図1（a）[100]方位から見た層状LiCoO2の結晶構造モデル。（b）走査ナノビーム電子回折の模式図。（c）実験と（d）計算の電子回折図形。（e）実験と（f）計算のケプストラム。中心以外の明るいスポットが結晶構造に由来します。（g）結晶構造の合成マップ。青、緑、赤色が強いほど、層状、岩塩、スピネル構造であることを示します。 |
【研究資金】
本研究の一部は、日本学術振興会（JSPS） 科研費（JP22K14473、JP25K18108、JP24H00042）、科学技術振興機構（JST） 革新的GX技術創出事業（GteX）プログラム（JPMJGX23S5、JPMJGX23S6）、同 戦略的創造研究推進事業 先端的低炭素化技術開発（ALCA）、物質・材料研究機構（NIMS） 連携拠点推進制度、三谷研究開発財団、澁谷学術文化スポーツ財団、池谷科学技術振興財団、中部電気利用基礎研究振興財団、旭硝子財団、北陸先端科学技術大学院大学 研究拠点形成支援事業の支援を受けて実施されました。本研究の一部は、NIMS蓄電池基盤プラットフォーム、マテリアル先端リサーチインフラ（JPMXP1222JI0007、JPMXP1223JI0012、JPMXP1224JI0005）にて実施されました。
【論文情報】
| 雑誌名 | Nano Letters |
| 論文名 | Low-Dose Nanoscale Visualization of Crystal Phases in Epitaxial Cathodes via Cepstral Matching of Scanning Nanobeam Electron Diffraction |
| 著者 | Kohei Aso, Takafumi Kakeya, Takumu Tsuchida, Hiroki Ito, Sho Asano, Kenta Watanabe, Kazutaka Mitsuishi, Koji Kimoto, Keisuke Shinoda, Takuya Masuda, Masaaki Hirayama, and Yoshifumi Oshima |
| 掲載日 | 2025年10月21日 |
| DOI | 10.1021/acs.nanolett.5c03692 |
【用語説明】
目的の物質を、基板の結晶構造に合わせて成長させた薄膜。本研究ではチタン酸ストロンチウム（SrTiO3）(111)基板上に成長させたLiCoO2薄膜を用いています。結晶方位や露出表面を制御できるため、通常の粉末多結晶正極よりも観察が容易になります。
おおむね、層状LiCoO2からリチウム（Li）が抜けて、そこに一部のコバルトが入り込んだ構造。層状構造ではLiイオンが(003)面内を2次元的に移動できますが、スピネル構造や岩塩構造ではその経路が失われるため、Liイオン伝導性が低下します。さらに、一度これらの構造に変化すると層状構造には戻りにくくなります。そのため、高電圧で充放電を繰り返すとLIBの劣化につながります。特に、充電の最大電圧が4.2V（vs Li/Li+）超えたときに現れやすいです。
細く絞った電子線を試料上で走査し、各位置で電子回折図形を記録する手法。回折波の配置を解析することで、試料の結晶構造を求めることができます。実空間2次元と逆空間2次元に対する強度を示す、複雑かつ膨大な4次元データが得られるため、適切なデータ処理を施して情報を抽出する必要があります。
音声を解析するために開発された、信号の細かく変化する成分となだらかに変化する成分を分離する信号処理手法。音声分野では、声帯での原音成分と、口や鼻での共鳴によって原音から変化した成分とを分離する目的で用いられます。
令和7年10月28日
