リチウムイオン２次電池用シリコン負極を大幅に安定化する
自己修復型ポリマーコンポジットバインダーを開発

ポイント

• リチウムイオン２次電池の高容量化のため、シリコン負極が注目されているが、シリコン粒子の大きな体積変化等の問題によって安定した充放電が困難となっている。
• リチウムイオン２次電池用シリコン負極を安定化する目的で、BIAN（ビスイミノアセナフテン）構造を有する共役系高分子とポリアクリル酸との水素結合ネットワークから成るコンポジットバインダーを開発した。
• アノード型ハーフセルを構築し充放電特性を評価したところ、600サイクル後に2100 mAhg^-1を維持し、極めて高い安定性を示した。
• 充放電後における界面抵抗が極めて低いことや、充放電後の負極の構造的耐久性も高く、劣化は極めて軽微であることが分かった。
• 高容量放充電技術の普及を通して社会の低炭素化に寄与する技術への展開が期待される。

【背景と経緯】

　リチウムイオン２次電池開発においては、EV車の更なる普及を見据えたエネルギー密度の向上を目的として、従来型負極であるグラファイトの理論放電容量を大幅に上回るシリコンの活用に関心が高まっており、カーボンニュートラルの見地からも高容量蓄電池の早期実用化が望まれている。また、シリコンは地殻に豊富に含まれる元素でありコスト面の利点が明白で、元素戦略の観点からも活用が期待される。
　一方、シリコン負極においては、充放電時における大幅なシリコン粒子の体積変化が問題となっており、シリコン粒子の大幅な体積膨張による破断などの問題がある。また、充放電によってシリコン上に形成された界面被膜の破壊、集電体からの剥離、シリコン上に生成するクラック上の新たなシリコン面からの電解液の分解による厚いSEI被膜形成などの諸問題による大幅な内部抵抗の上昇によって、電池性能の劣化にも至っている。

【研究の内容】

　本研究においては、負極の環境で還元され伝導性を発現するn型共役系高分子バインダー（ビスイミノアセナフテン骨格を有する共役系高分子、P-BIAN）と、この高分子（ポリマー）と水素結合性ネットワークを形成するポリアクリル酸（PAA）を組み合わせることにより、内部抵抗の低減と自己修復機能との相乗的な効果によりシリコン系負極を大幅に安定化できるコンポジットバインダーを開発した（図１）。両ポリマー間の水素結合形成はXPS測定（N1s）から確認された。

　また、本コンポジットバインダーを用いてアノード型ハーフセル^*2[アノード：Si/C/(P-BIAN/PAA)/AB =25/30/25/20 by wt%]を構築し、充放電特性を評価したところ、600サイクル後に2100 mAhg^-1を維持し、極めて高い安定性を示した（図２）。さらに、サイクリックボルタンメトリー^*3からは、可逆的で明瞭なリチウム脱挿入挙動や、電解液の分解抑制が示された。

　次に、動的インピーダンス測定(DEIS)を行ったところ、本系における充放電後のSEI抵抗は、比較対象のポリアクリル酸バインダー系の場合の約1/6程度となった。
　充放電試験後に電池セルを分解し負極を分析したところ、XPSにおいて負極内部の諸元素の環境に由来するピークが明瞭に観測されたことから、表面に形成したSEIは非常に薄いことが分かった。加えて、SEM観測においては400サイクル後においてもクラック形成は極めて軽微であり、比較対象（ポリアクリル酸）と対照的であったことから、本系においては充放電後の界面抵抗が極めて低いことが明らかとなった。また、充放電後の負極のSEMによる分析結果においても構造的耐久性が高く、有意な劣化が見られないことが分かった。
　本成果は、ACS Applied Energy Materials (米国化学会)のオンライン版に4月29日に掲載された。なお、本研究は、科学技術振興機構（JST）未来社会創造事業（JP18077239）の支援を受けて実施した。

【今後の展開】

　活物質の面積あたりの担持量をさらに向上させつつ電池セル系のスケールアップを図り、産業応用への橋渡し的条件においての検討を継続する。（国内特許出願済み）
　今後は、企業との共同研究を通して将来的な社会実装を目指す。高容量充放電技術の普及を通して、社会の低炭素化に寄与する技術への展開が期待される。

【論文情報】

【用語解説】
^*1 リチウムイオン２次電池：
電解質中のリチウムイオンが電気伝導を担う２次電池。従来型のニッケル水素型２次電池と比較して高電圧、高密度であり、各種ポータブルデバイスや環境対応自動車に適用されている。
^*2 アノード型ハーフセル：
リチウムイオン２次電池の場合には、アノード極/電解質/Liの構成からなる半電池を意味する。
^*3 サイクリックボルタンメトリー（サイクリックボルタモグラム）：
電極電位を直線的に掃引し、系内における酸化・還元による応答電流を測定する手法である。電気化学分野における汎用的な測定手法である。また、測定により得られるプロファイルをサイクリックボルタモグラムと呼ぶ。

令和4年5月12日

リチウムイオン２次電池に高容量化と耐久性を容易にもたらす
新型負極活物質（β-シリコンカーバイド系複合材料）の開発

ポイント

• リチウムイオン２次電池の高容量化のためシリコン系負極が注目されているが、シリコン粒子の大きな体積膨張・収縮等の問題によって、安定した充放電が困難となっている。
• リチウム脱挿入時における体積膨張が大幅に抑制されることが知られている閃亜鉛鉱型構造を有するβ-シリコンカーバイド／窒素ドープカーボン複合材料の簡易合成法を開発し、リチウムイオン２次電池用負極活物質として検証した。
• 合成した活物質を用いたアノード型ハーフセルでは1195mAhg^-1の放電容量を300サイクルまで示し、本負極活物質を用いることにより、汎用のバインダー材料を用いた系であっても、高放電容量と長期サイクル耐久性を同時に発現させることが容易に可能であると示された。
• 高容量充放電技術の普及を通して、社会の低炭素化に寄与する技術への展開が期待される。

【背景と経緯】

　リチウムイオン２次電池開発においては、近年、従来型負極であるグラファイトよりも大幅に大きな理論容量を示すシリコン系負極が多大な関心を集めている。一方で、シリコン粒子は充放電時の体積膨張・収縮が極めて大きく、充放電の際の粒子の破断や界面被膜の破壊、集電体からの剥離などの多様な問題により、一般に高容量を安定に発現することが非常に困難となっている。このような状況を改善するために、特殊なバインダー材料の開発などのアプローチが本研究グループも含め国内外において検討されてきた。

【研究の内容】

　本研究においては、シリコン粒子に代わり、極めて安定な充放電サイクルを汎用のバインダー材料使用時においても示すシリコンカーバイド系活物質を開発した。ダイヤモンド型構造を有するシリコンにおいては、リチウム脱挿入に伴う大幅な体積膨張・収縮は避けがたいものであるが、閃亜鉛鉱型構造の無機化合物においては、リチウム脱挿入時における体積膨張が大幅に抑制されることが知られている。その挙動にヒントを得つつ、閃亜鉛鉱型構造を有するβ-シリコンカーバイドと窒素ドープカーボン^＊2との複合材料を合成し、新規リチウムイオン２次電池用負極活物質として検証した。
　合成法としては、（3-アミノプロポキシ）トリエトキシシランに水溶液中でアスコルビン酸ナトリウムを加え、シリコンナノ粒子分散水溶液を作製した。その後pH8.5においてドーパミンを、引き続いてメラミンを加えてから遠心分離、乾燥し、600^oCもしくは1050^oCの二通りの条件で焼成した（図１）。
　得られた材料について、HRTEM、HAADF-STEM、XPS、XRD、Raman分光法等により構造を確認した（図２）。HRTEMからは、炭素系マトリックスにβ-シリコンカーバイドの結晶が埋め込まれている様子が観測された。HAADF-STEM HRTEMからは、β-シリコンカーバイドの（111）面に相当する0.25 nmの面間距離が観測され、マトリックス内に指紋状に分布する様子が観測された（図２(c)）。

　次に、合成した活物質を用いて負極を構築し、アノード型ハーフセル*³（Li／電解液／β-SiC）を作製し各種電気化学的評価を行った。サイクリックボルタモグラム*⁴においては、シャープなリチウムインターカレーションのピークに加えて、シリコン負極の場合と形状は異なるものの0.58 Vのブロードなリチウム脱インターカレーションのピークを共に示した。
　また、充放電挙動においては、1050^oCの焼成処理により合成した活物質（MAD1050）を用いた系では1195 mAhg^-1の放電容量を300サイクルまで示した（図３(b)）。本負極活物質を用いることにより、汎用のバインダー材料を用いた系であっても高放電容量と長期サイクル耐久性を同時に発現させることが容易に可能であると示された。
　本成果は、Journal of Materials Chemistry A（英国王立化学会）のオンライン版に2月16日（英国時間）に掲載された。

　なお、本研究は、科学技術振興機構（JST）未来社会創造事業（JP18077239）の支援を受けて実施した。

【今後の展開】

　活物質の面積あたりの担持量をさらに向上させつつ電池セル系のスケールアップを図り、産業応用への橋渡し的条件においての検討を継続する（国内特許出願済み）。
　今後は、企業との共同研究（開発パートナー募集中、サンプル提供応相談）を通して将来的な社会実装を目指す。高容量充放電技術の普及を通して、社会の低炭素化に寄与する技術への展開が期待される。

【論文情報】

【用語解説】
^*1 リチウムイオン２次電池：
電解質中のリチウムイオンが電気伝導を担う２次電池。従来型のニッケル水素型２次電池と比較して高電圧、高密度であり、各種ポータブルデバイスや環境対応自動車に適用されている。
^*2 窒素ドープカーボン：
典型的にはグラフェンオキシドにメラミン等の含窒素前駆体化合物を混合した後に焼成することにより作製される。従来法では可能な窒素導入量に制約があり、急速充放電用活物質の合成法としては不十分であった。一方、電気化学触媒やスーパーキャパシター用など様々なアプリケーションへの用途も広がりつつある材料群である。
^*3 アノード型ハーフセル：
リチウムイオン２次電池の場合には、アノード極／電解質／Liの構成からなる半電池を意味する。
^*4 サイクリックボルタンメトリー（サイクリックボルタモグラム）：
電極電位を直線的に掃引し、系内における酸化・還元による応答電流を測定する手法である。電気化学分野における汎用的な測定手法である。また、測定により得られるプロファイルをサイクリックボルタモグラムと呼ぶ。

令和4年2月18日

リチウムイオン２次電池の急速充放電を実現する負極活物質を開発
～バイオベースポリマー由来高濃度窒素ドープカーボン～

ポイント

• リチウムイオン２次電池の急速充放電技術の価値が国際的に高まっており、これに適した材料の開発が期待されている。
• 耐熱性バイオベースポリマーであるポリベンズイミダゾールを焼成することにより、高濃度窒素ドープカーボンを得ることに成功した。
• 得られた窒素ドープカーボンを負極活物質としてアノード型ハーフセルを構築し充放電試験を行ったところ、本活物質は急速充放電に対してグラファイトとの比較において大幅に優れた適性を示した。
• 急速充放電に適した電極材料として、リチウムイオン２次電池のみならず広範な蓄電デバイスへの応用展開が期待される。

【研究背景と内容】

　今日、次世代リチウムイオン２次電池開発においては、高容量化、高電圧化、難燃化など多様な開発の方向性が展開されている。なかでも最も重要性を増しているものとして、急速充放電の実現が挙げられる。現状、ガソリン車にガソリンスタンドで給油するためには数分を要するのみであるため、電気自動車（EV）が要する長い充電時間は、消費者の購買意欲を低減させている主要因の一つと考えられる。そのような状況にもかかわらず、多くの国々は将来的なガソリン車の生産中止の意向を決定しており、今後、急速充電に対応する関連技術の国際的な価値は極めて高いものとなっていくことが予想される。これらの背景のもと、米国エネルギー省（DOE：Department of Energy）においても超高速充電（XFC：extreme fast charging）の目標として15分以内での充電の実現を掲げてきた。

　アノード（負極）側の活物質において、充放電速度の向上に適用可能な設計戦略としては、炭素系材料における層間距離の拡張によりイオンの拡散速度を上昇させることに加え、窒素などのヘテロ元素ドープが潜在的に有効な手法として検討されてきた。しかし、層間距離やヘテロ元素濃度を自在に制御する手法は確立されていない。
　そのような背景のもと、本研究グループでは、含窒素型芳香環密度が高く高耐熱性を有するバイオベースポリマー^*2のポリベンズイミダゾールを前駆体とすることにより、焼成後に高濃度窒素ドープハードカーボン^*3を得た（図１）。バイオベースポリマーを前駆体とすることにより、低炭素化技術としての相乗的効果が期待される。得られた材料は17 wt%という高濃度の窒素を有していた。低分子前駆体の場合には焼成過程で多量の含ヘテロ元素成分が揮発してしまうが、高耐熱性高分子を前駆体とすることで大幅に窒素導入率を向上させることができた。
　また、ポリベンズイミダゾールを800℃で焼成して得られた窒素ドープカーボンに関してXRD測定で層間距離（dスペーシング）を観測すると3.5Åであり、通常のグラファイトの3.3Åと比較して顕著に拡張した（図２A）。一般に、広いdスペーシングは系内のリチウムの拡散を促し、リチウム脱挿入の速度を向上させる。ラマンスペクトルはI_d/I_g比が0.98と極めて高く、（通常のグラファイトでは0.18）、効果的な欠陥の導入によりイオン拡散において好影響を有することが期待された（図２B）。また、XPSスペクトル（N1s）においては、窒素がグラファイティック窒素、ピロリジニック構造、ピリジニック構造等としてそれぞれ導入されている様子を観測した（図２C）。
　得られた窒素ドープカーボンを負極活物質としてアノード型ハーフセル^*4を構築し充放電試験を行ったところ、本活物質は急速充放電に対して優れた適性を示した。同様の充放電条件においてグラファイトと比較して大幅に優れた放電容量を示した（図３）。また、13分充電条件（0.74 Ag^-1）においては1,000サイクル後に153 mAhg^-1 (容量維持率89%)を示し、1.5分充電条件（7.4 Ag^-1）においては1,000サイクル後に86 mAg^-1 (容量維持率90%)を示すなど、良好な耐久性を示した。さらにフルセルにおいても好ましい充放電挙動を示した。

　なお、本研究は、戦略的イノベーション創出プログラム（スマートバイオ産業・農業基盤技術）の支援のもとに行われた。

　本成果は、Chemical Communications （英国王立化学会）オンライン版に11月25日（英国時間）に掲載された。

【今後の展開】

　前駆体である高分子材料においては様々な構造の改変が可能であるほか、焼成条件の相違においても様々な異なる高濃度窒素ドープハードカーボンの化合物が得られ、さらなる高性能化につながると期待できる。
　前駆体高分子には様々な有機合成化学的アプローチを適用可能であり、本研究が示すアプローチにより、急速充放電能を示す負極活物質材料における構造―特性相関の研究の進展が期待できる。
　今後は、企業との共同研究（開発パートナー募集中、サンプル提供応相談）を通して将来的な社会実装を目指す。急速充放電技術の普及を通して社会の低炭素化に寄与する技術への展開を期待したい。

【論文情報】

【用語解説】
^*1 リチウムイオン２次電池：
電解質中のリチウムイオンが電気伝導を担う２次電池。従来型のニッケル水素型２次電池と比較して高電圧、高密度であり、各種ポータブルデバイスや環境対応自動車に適用されている。
^*2 バイオベースポリマー：
生物資源由来の原料から合成される高分子材料の総称。低炭素化技術として、その利用の拡充が期待されている。
^*3 窒素ドープカーボン：
典型的にはグラフェンオキシドにメラミン等の含窒素前駆体化合物を混合した後に焼成することにより作製される。従来法では可能な窒素導入量に制約があり、急速充放電用活物質の合成法としては不十分であった。一方、電気化学触媒やスーパーキャパシター用など様々なアプリケーションへの用途も広がりつつある材料群である。
^*4 アノード型ハーフセル：
リチウムイオン２次電池の場合には、アノード極/電解質/Liの構成からなる半電池を意味する。

令和3年12月9日

次世代燃料電池のアニオン交換薄膜において
水酸化物イオン伝導度の評価法を確立

ポイント

• 高分子薄膜状のアニオン交換膜の水酸化物イオン伝導度と含有水分子量の評価法を確立
• サンプルの合成から評価まで、空気中の二酸化炭素の影響を排除
• 0.05 S cm^-1の高い水酸化物イオン伝導性（Br^-型のアニオン交換薄膜の２倍以上）
• 次世代燃料電池の性能向上への貢献が期待

【研究背景と内容】

　資源の少ない日本が脱炭素化を進めながら持続的な発展をするためには、多様なエネルギー資源を確保することが喫緊の課題です。長尾准教授らは、これまで水素社会に貢献する燃料電池の性能向上に関する研究を推進してきました。
　長尾准教授らは、現在の燃料電池に利用されるプロトン交換膜に加え、次世代燃料電池で利用が検討されているアニオン交換膜における、水酸化物イオン伝導性の研究に取り組んでいます。この次世代燃料電池は、従来必要とされてきた白金などの貴金属触媒に依存せずに動作が可能であることから、世界的に研究報告例が増加しています。アニオン交換膜とは、陰イオンが膜の内部を移動可能な材料であり、特に水酸化物イオンが高速に移動する材料はこの燃料電池に欠かせません。水酸化物イオンが内部を移動するアニオン交換膜は、空気中の二酸化炭素と容易に反応する特徴があり、燃料電池の性能を低下させることが知られています。アニオン交換膜の水酸化物イオン伝導性を評価するためには、膜を水に浸漬することで空気中の二酸化炭素の影響を排除する必要がありました。しかし、実際の燃料電池では、アニオン交換膜は水に浸った状態で動作していないため、二酸化炭素の影響を排除した、より燃料電池の動作環境に近い加湿状態での評価法が求められてきました。

　アニオン交換膜のもう一つの重要な役割は、燃料電池の反応場である電極触媒界面に薄膜状で存在することにより、アニオン交換膜から電極触媒へ水酸化物イオンを高速に輸送することです。しかし、これまでは水酸化物イオン型のアニオン交換薄膜の水酸化物イオン伝導性と含有水分子量を評価する方法がありませんでした。今回、長尾准教授らは、モデル高分子として合成したアニオン交換膜を基板上に薄膜化し、薄膜の作成から各種物性評価の終了までの間、空気中の二酸化炭素の影響を受けない評価方法を確立し、世界で初めてアニオン交換薄膜における水酸化物イオン伝導性と含有水分子量を明らかにしました。

　研究成果として、水酸化物イオン型のアニオン交換薄膜(OH^-型、図１)は、0.05 S cm^-1と比較的高い水酸化物イオン伝導性を示すことや、臭化物イオン型のアニオン交換薄膜(Br^-型)と比較すると約２倍のイオン伝導度を有することがわかりました（図２）。さらに、厚膜状のアニオン交換膜と270nmの厚さの薄膜では、水酸化物イオン伝導度が同程度であることも明らかにしました。この結果はプロトン交換膜で知られている、厚さが薄くなるにつれてイオン伝導度が低下する傾向と異なる知見となりました。

図１　アニオン交換膜(Poly[9,9-bis(6'-(N,N,N-trimethylammonium)-‌hexyl)-9H-‌fluorene)-‌alt-‌(1,4-benzene)] (PFB⁺), X = OH and Br）

図2　アニオン交換薄膜におけるイオン伝導度の比較

【今後の展開】
　空気中の二酸化炭素の影響を受けない状態で、アニオン交換薄膜の水酸化物イオン伝導度と含有水分子量の相関に関する知見を得た例は世界初となります。これらの研究成果は、次世代燃料電池の反応場を設計する上で重要な知見となりえます。今後長尾准教授らは、確立した評価手法を利用して、分子構造の異なる複数のアニオン交換膜の評価を推進することで、得られた知見が普遍性を有するのかどうかを含め検討していく予定です。

【研究資金】
・日本学術振興会（JSPS）科研費 基盤研究（C）(JP18K05257)
・日本学術振興会（JSPS）科研費 基盤研究（B）(JP21H01997)
・日本学術振興会（JSPS）科研費 新学術領域研究「ハイドロジェノミクス」(JP21H00020）

【論文情報】

令和3年5月7日

リチウムイオン２次電池の長期的耐久性の課題解決に資する
超高耐久性バインダーを開発

ポイント

• リチウムイオン２次電池の長期的耐久性の課題の解決に資する超高耐久性負極バインダーの開発に成功した。
• 1700回の充放電サイクルを経ても95%の容量維持率を示した。
• 本バインダー材料を用いた系ではPVDF系で顕著であった電解液の電気分解が抑制された。
• 充放電サイクル後に、本バインダー材料を用いた電池系ではPVDF系と比較して大幅に低い（45%減少）内部抵抗が観測された。
• 各種電気化学測定により、負極内部のリチウムイオンの拡散性に優れていることが分かった。本バインダー系ではイオンの拡散係数がPVDF系を15%上回った。
• ヤング率、引張強度のいずれにおいても本バインダーはPVDFと比較して大幅に優れた力学的強靭さを示した。
• 電極―電解質界面抵抗を低減できる高耐久性バインダーとして、リチウムイオン２次電池のみならず広範な蓄電デバイスへの応用が期待される。

　本成果は「ACS Applied Energy Materials」(米国化学会)オンライン版に2月17日に掲載された。

【今後の展開】

　セル構成や充放電条件を最適化し、最も優れた特性を有する蓄電デバイスの創出に結びつける。
　更に異なる材料組成から成る高容量負極材料への適用を進めつつある。
　電極―電解質界面抵抗を大幅に低減できる機能性高分子バインダーとして、リチウムイオン２次電池のみならず広範な蓄電デバイスへの応用が見込まれる。

【用語解説】
^*1 リチウムイオン２次電池：
電解質中のリチウムイオンが電気伝導を担う２次電池。従来型のニッケル水素型２次電池と比較して高電圧、高密度であり、各種ポータブルデバイスや環境対応自動車に適用されている。
^*2 LUMO：
電子が占有していない分子軌道の中でエネルギー準位が最も低い軌道を最低空軌道(LUMO; Lowest Unoccupied Molecular Orbital)と呼ぶ。
^*3 HOMO：
電子が占有している分子軌道の中でエネルギー準位が最も高い軌道を最高被占軌道(HOMO; Highest Occupied Molecular Orbital)と呼ぶ。
^*4 サイクリックボルタンメトリー（サイクリックボルタモグラム）：
電極電位を直線的に掃引し、系内における酸化・還元による応答電流を測定する手法である。電気化学分野における汎用的な測定手法である。また、測定により得られるプロファイルをサイクリックボルタモグラムと呼ぶ。
^*5 電極―電解質界面抵抗：
エネルギーデバイスにおいては一般的に個々の電極の特性や個々の電解質の特性に加えて電極―電解質界面の電荷移動抵抗がデバイスのパフォーマンスにとって重要である。交流インピーダンス測定を行うことによって個々の材料自身の特性、電極―電解質界面の特性等を分離した成分としてそれぞれ観測し、解析することが可能である。

令和3年3月1日

リチウムイオン２次電池の長期的安定作動を指向した
高耐久性負極バインダーの開発に成功

ポイント

• リチウムイオン２次電池の長期的安定作動を可能にする高耐久性負極バインダーの開発に成功した。
• 500回の充放電サイクルを経ても95%の容量維持率を示した。
• 本バインダー材料を用いた系ではPVDF系で顕著であった電解液の電気分解が抑制された。
• 充放電サイクル後に、本バインダー材料を用いた電池系ではPVDF系と比較して大幅に低い内部抵抗が観測された。
• 各種電気化学測定により、負極内部のリチウムイオンの拡散性に優れていることが分かった。
• SEI被膜が薄く界面抵抗が低いことが示唆され、充放電後に生成するLiFの量がPVDF系の５分の１に減少したことがイオンの拡散性とSEIの力学特性の両面に寄与したと考えられる。
• 電極―電解質界面抵抗*1を低減できる高性能バインダーとして、リチウムイオン２次電池のみならず広範な蓄電デバイスへの応用が期待される。

成果はACS Applied Energy Materials (米国化学会)オンライン版に2月11日に掲載された。
題目: Allylimidazolium-Based Poly(ionic liquid) Anodic Binder for Lithium Ion Batteries with Enhanced Cyclability
著者: Tejkiran Pindi Jayakumar¹, Rajashekar Badam¹ and Noriyoshi Matsumi¹, ² *
（1: JAIST, 2: 京大触媒・電池元素戦略）

＜今後の展開＞
　セル構成や充放電条件を最適化し、最も優れた特性を有する蓄電デバイスの創出に結びつける。
　イオン液体構造の多様性の視点から、構造をさらに検討し最善の特性の発現に向けたチューニングを行う。
　電極―電解質界面抵抗を大幅に低減できる機能性高分子バインダーとして、リチウムイオン２次電池のみならず広範な蓄電デバイスへの応用が見込まれる。

図1.Liイオン２次電池における負極バインダー

図2. 高分子化イオン液体バインダーの合成法

表１．高分子イオン液体(PIL)、PVDF、ECのHOMO^*5、LUMOエネルギー準位

図3.BIAN型高分子（左）及びPVDF(右)を用いて構築したハーフセルのサイクリックボルタモグラム^*4（第一サイクル）

図4.BIAN型高分子（左）及びPVDF(右)を用いて構築したハーフセルの充放電サイクル後の内部インピーダンススペクトル

図5.(a) 1^st、100^th、300^th、500^thサイクルにおける高分子化イオン液体系の充放電曲線、(b) 高分子化イオン液体系及びPVDF系のサイクル特性

＜用語解説＞
*1 電極―電解質界面抵抗
エネルギーデバイスにおいては一般的に個々の電極の特性や個々の電解質の特性に加えて電極―電解質界面の電荷移動抵抗がデバイスのパフォーマンスにとって重要である。交流インピーダンス測定を行うことによって個々の材料自身の特性、電極―電解質界面の特性等を分離した成分としてそれぞれ観測し、解析することが可能である。

*2 リチウムイオン２次電池
電解質中のリチウムイオンが電気伝導を担う２次電池。従来型のニッケル水素型２次電池と比較して高電圧、高密度であり、各種ポータブルデバイスや環境対応自動車に適用されている。

*3 LUMO
電子が占有していない分子軌道の中でエネルギー準位が最も低い軌道を最低空軌道(LUMO; Lowest Unoccupied Molecular Orbital)と呼ぶ。

*4 サイクリックボルタンメトリー（サイクリックボルタモグラム）
電極電位を直線的に掃引し、系内における酸化・還元による応答電流を測定する手法である。電気化学分野における汎用的な測定手法である。また、測定により得られるプロファイルをサイクリックボルタモグラムと呼ぶ。

*5 HOMO
電子が占有している分子軌道の中でエネルギー準位が最も高い軌道を最高被占軌道(HOMO; Highest Occupied Molecular Orbital)と呼ぶ。

令和２年２月17日

従来型バインダー材料を代替するリチウムイオン2次電池用
新型高性能バインダーの開発に成功

ポイント

• 従来型バインダー材料であるPVDF（ポリフッ化ビニリデン）を代替し得る特性を有するリチウムイオン2次電池用新型高性能高分子バインダーの開発に成功した。
• 本バインダー材料を用いた系ではPVDFを用いた場合よりも約1.5倍高い放電容量が観測された。
• 本バインダー材料を用いた系ではPVDF系で顕著であった電解液の電気分解が抑制された。
• 充放電サイクル後に、本バインダー材料を用いた電池系ではPVDF系と比較して大幅に低い内部抵抗が観測された。
• 電極―電解質界面抵抗を低減できる高性能バインダーとして、リチウムイオン2次電池のみならず広範な蓄電デバイスへの応用が期待される。

＜今後の展開＞
　セル構成や充放電条件を最適化し、最も優れた特性を有する蓄電デバイスの創出に結びつける。
　電極―電解質界面抵抗を大幅に低減できる機能性高分子バインダーとして、リチウムイオン2次電池のみならず広範な蓄電デバイス（リチウムイオンキャパシタ、金属―空気電池等）への応用が見込まれる。

図1．Liイオン2次電池における負極バインダー	図2．BIAN型高分子バインダーの設計概念

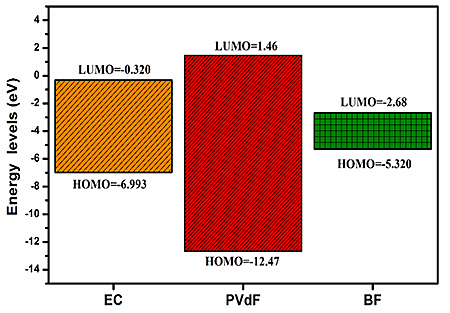

図3．EC、PVDF及びBIAN型高分子バインダーのHOMO、LUMOエネルギー準位

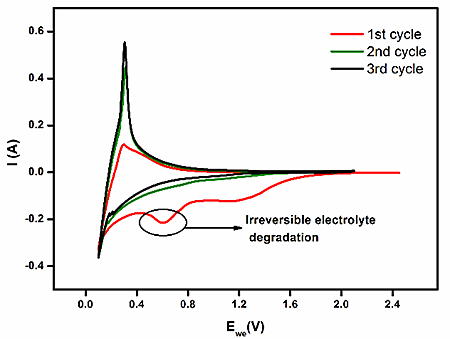

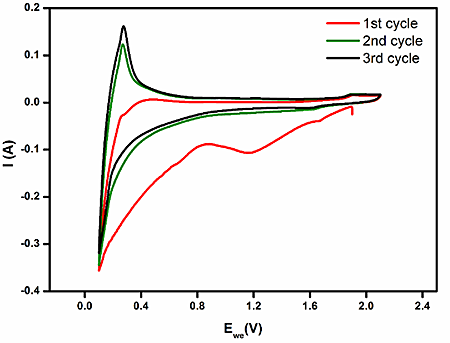

図4．BIAN型高分子（左）及びPVDF(右)を用いて構築したハーフセルのサイクリックボルタモグラム

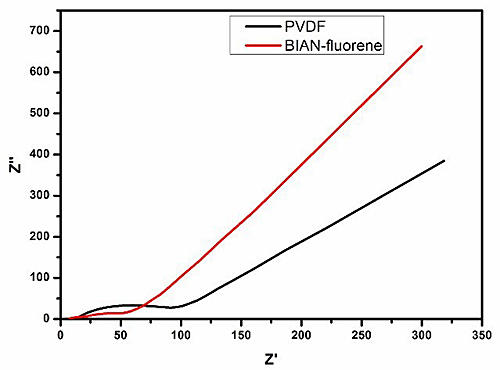

図5．BIAN型高分子及びPVDFを用いて構築したハーフセルの充放電サイクル後の内部インピーダンススペクトル

＜用語解説＞
1．リチウムイオン2次電池
電解質中のリチウムイオンが電気伝導を担う2次電池。従来型のニッケル水素型2次電池と比較して高電圧、高密度であり、各種ポータブルデバイスや環境対応自動車に適用されている。

2．電極―電解質界面抵抗
エネルギーデバイスにおいては一般的に個々の電極の特性や個々の電解質の特性に加えて電極―電解質界面の電荷移動抵抗がデバイスのパフォーマンスにとって重要である。交流インピーダンス測定を行うことによって個々の材料自身の特性、電極―電解質界面の特性等を分離した成分としてそれぞれ観測し、解析することが可能である。

3．HOMO
電子が占有している分子軌道の中でエネルギー準位が最も高い軌道を最高被占軌道(HOMO; Highest Occupied Molecular Orbital)と呼ぶ。

4．LUMO
電子が占有していない分子軌道の中でエネルギー準位が最も低い軌道を最低空軌道(LUMO; Lowest Unoccupied Molecular Orbital)と呼ぶ。

5．サイクリックボルタンメトリー（サイクリックボルタモグラム）
電極電位を直線的に掃引し、系内における酸化・還元による応答電流を測定する手法である。電気化学分野における汎用的な測定手法である。また、測定により得られるプロファイルをサイクリックボルタモグラムと呼ぶ。

平成29年8月17日

● 詳細は、 J-BEANSセミナー開催一覧 をご覧ください。

LiNMC電極を高安定化するホウ素系電解液の開発

ポイント

• リチウムイオン二次電池の汎用電解液にメシチルジメトキシボラン（MDMB）を加えた３成分系電解液は非常に高いリチウムイオン輸率を示した（エチレンカーボネート（EC）：ジエチレンカーボネート（DEC）：メシチルジメトキシボラン（MDMB）＝１：１：１（v/v/v））。
• ホウ素を含む電解液の使用により正極上にホウ素を含む安定性の高い正極電解質界面（CEI）が形成され、正極の大幅な安定化につながった。
• XPS測定により正極電解質界面（CEI）へのホウ素導入が確認された。ホウ素導入の結果、電荷移動界面抵抗の顕著な低減及び電極反応の活性化エネルギーの低下につながった。
• 電解液中のホウ素成分は系内のHFをB-F結合形成によりトラップしており、これも正極の安定化の要因となっている。
• エチレンカーボネート：ジエチレンカーボネート：メシチルジメトキシボラン＝１：１：１（v/v/v）系では溶媒層(solvation sheath)とリチウムイオンとの相互作用がMDMBを含有しない系よりも弱まっていることがMaterials Studioを用いた計算により示唆され、アニオントラップ効果と相まってリチウムイオン輸率を向上させていると考えられる。

【研究背景と内容】

　リチウムイオン二次電池¹においては、高エネルギー密度の向上を目的として高電圧化が可能なLiNMC系正極が活発に研究されている。LiNMCを安定化させるための様々な添加剤が検討されているが、本研究では電解液設計によりLiNMC系正極を安定化させるアプローチを試み、その有効性を見出した。LiNMCの安定化の手法として、ホウ素系添加剤を活用する試みはこれまで国外グループにおいて検討されていたものの、LiBOBを添加剤とした系では電解液中のHF（フッ酸）の捕捉において有効性が認められたものの、正極電解質界面（CEI）へのホウ素導入は認められていなかった。本研究においては、添加剤と比較して大幅に多い分量の電解液成分として液状のホウ素化合物（MDMB）を用い、HF捕捉のみならず、顕著なCEIへのホウ素導入及び界面抵抗の低減、電極反応の活性化エネルギー低下、それらの結果としての正極の安定性の大幅な向上につながった。

　本研究では、エチレンカーボネート：ジエチレンカーボネート：メシチルジメトキシボラン＝１：１：０（v/v/v）系（１１０）、１：１：１（v/v/v）系（１１１）、１：１：２（v/v/v）系（１１２）のそれぞれを電解液とした系について検討を行った。
　Materials Studioによる計算の結果（図１）、各系におけるリチウムイオンと溶媒層との相互作用のエネルギーは１１０系においてE_int＝-156.67 kJ/mol、１１１系において-147.97 kJ/mol、１１２系において-149.97 kJ/molとそれぞれ算出された。MDMBを電解液成分として含む系においてはEC/DEC系と比較してリチウムイオンと溶媒層との相互作用が弱まっていることが示唆された。したがって、MDMB含有系においては脱溶媒和の活性化エネルギーの顕著な低下が期待される。
　各電解液のリチウムイオン輸率を測定したところ（図１）、MDMBを含む系においては、EC/DEC (110)の0.41に対して0.93 (111)、0.86（112）と大幅に高い値を示し、ホウ素によるアニオントラップ効果に加えて前述のリチウムイオン―溶媒層相互作用の低下が影響を与えていると考えられる。
　それぞれの電解液系を用いてLiNMC111を用いて正極型ハーフセルを構築した。サイクリックボルタモグラム²を図２に示す。EC/DEC系（１１０）においては掃引速度が向上すると電極反応の過電圧が上昇するが、MDMBを含む電解液（１１１）においては顕著な変化は見られず、高いリチウムイオン輸率により系内の電荷の分極が抑制されている効果によると考えられる。各充放電レートにおける充放電特性を検討したところ、１１１系電解液において最も優れた特性が観測された（図２）。また、電池セルのインピーダンス測定及びスペクトルの等価回路フィッティングにより、電荷移動界面抵抗の温度依存性に基づいた電荷移動プロセスの活性化エネルギーを算出したところ、１１１系において最も低い活性化エネルギー（30.5 kJ/mol）を観測した（図２）。結果として、長期サイクル試験においても１１１系が最も優れた放電容量を示すに至った（図３）。
　充放電後の正極のXPS測定を行ったところ、MDMBを含んだ電解液を用いた系においてはいずれもB1sスペクトルにおいて192.5 eV（B-O）、194.0 eV(B-F)のピークが観測され、正極電解質界面（CEI）がホウ素化されていることが確認された（図４）。B-F結合の形成は、導入されたホウ素がHFを捕捉したことを示唆している。電極界面におけるB-Oの導入は、ホウ素―アニオン相互作用により界面における塩解離を促す役割が想定され、電荷移動界面抵抗の低減に寄与していると考えられる。
　以上のように、MDMBを電解液成分とすることにより、従来のLiBOB添加剤を用いた正極の安定化手法と比較すると、直接的にCEIにホウ素導入が可能である点において優位性が顕著であり、今後一般化可能な正極安定化プロトコルとしての展開が期待できる。

　本成果は、ACS Applied Energy Materials（米国化学会）オンライン版に2025年３月3日（英国時間）に掲載された。

【今後の展開】

　本電解液系においてはHFの捕捉、リチウムイオン輸率の向上、界面抵抗の低減、電極反応の活性化エネルギーの低下などの多様なメカニズムにより正極が安定化されている。
　今後は、企業との共同研究を通して将来的な社会実装を目指す。
　本電解液系と既存の正極安定化剤などとの相乗効果も期待され、更なる研究展開の端緒となると考えられる。

図１　 (a) 電解液系110, 111, 112のリチウムイオン輸率 (b) 30-60 ℃ における各系のイオン伝導度の温度依存性(c) 298Kにおける電解質系のモデル（リチウムイオンあり、上段；リチウムイオンなし、下段）

図２　2.8V-4.2 Vにおける各電解液（110，111, 112）を用いた正極型ハーフセル³のサイクリックボルタモグラム (a) 0.1 and (b) 0.2 mV s−1. (c) レート特性の検討結果(d) 異なる電解液系のEa （電荷移動の活性化エネルギー）の比較

図３　各電解液系110系、111系及び112系における長期充放電サイクル特性（正極型ハーフセル、0.5C）

図４　各電解液系111及び112における充放電後の各正極のXPS(B1s)スペクトル

【論文情報】

【用語説明】

令和7年3月21日

　学生の永原光倫さん（博士前期課程2年、サスティナブルイノベーション研究領域、大平研究室）が第21回「次世代の太陽光発電システム」シンポジウム（第4回⽇本太陽光発電学会学術講演会）においてInnovative PV奨励賞を受賞しました。

　日本太陽光発電学会は、太陽光発電に関連する学術分野の研究の促進ならびに成果の普及に関する事業を行い、将来の脱炭素社会の実現とその発展に寄与することを目的としています。
　同シンポジウムは、国内の太陽光発電にかかわる研究者や技術者が一堂に会し、分野の垣根なく議論する場として開催されています。
　Innovative PV奨励賞は、同シンポジウムにおいて、太陽光発電ならびにその関連分野の発展に貢献しうる優秀な講演論文を発表した35歳以下の同会若手会員に対し授与されるものです。

※参考：日本太陽光発電学会

■受賞年月日
　令和6年8月28日

■研究題目、論文タイトル等
　封止材とカバーガラスを使用しない曲面結晶Si太陽電池モジュールの機械的強度評価

■研究者、著者
　永原光倫、Huynh Thi Cam Tu、大平圭介

■受賞対象となった研究の内容
　封止材とカバーガラスを使用しない曲面・大面積結晶Si太陽電池モジュールに対し、JIS規格に基づく砂袋式荷重試験と降雹試験の2種類の機械的強度試験を行った。結果として、砂袋式荷重試験では、切削加工により作製したポリカーボネート(PC)ベースが破壊されないことや、フロントカバーであるPC板と太陽電池セルの接触による破損がないことが分かった。降雹試験では、降雹によるフロントカバーに傷が確認されないことや、衝撃による太陽電池セルの破損が見られないことを確認した。以上のことから、従来型太陽電池モジュールの評価基準を満たす機械的強度を有することが分かった。

■受賞にあたって一言
　奨励賞を受賞でき、とてもうれしく思います。研究を進める中で、大平教授をはじめ多くの方からサポートや貴重な助言をいただいたことが、今回の受賞につながったと感じています。これからも一層研究活動に取り組んでいきたいです。

令和6年9月24日

高密度なイオン液体構造を持つ新高分子材料の創出

ポイント

• バイオベース化合物であるポリフマル酸の高分子反応により、高密度にイオン液体構造を有する高分子化イオン液体の合成に成功しました。
• 作製したアノード型ハーフセルは、リチウムイオン二次電池における1Cにおいて297 mAhg^-1、ナトリウムイオン二次電池において60 mAg^-1で250 mAhg^-1の放電容量を示しました。
• いずれの電池系も高い耐久性を示し、リチウムイオン二次電池では750サイクル後に80%、ナトリウムイオン二次電池においては200サイクル後に96%の容量維持率を示しました。
• 高密度イオン液体構造を有するバインダーは、リチウムイオン二次電池系の急速充放電能において適性を示し、5CにおいてPVDF系の約2倍の85 mAhg^-1を示しました。
• また、同バインダーは、ナトリウムイオン二次電池のハードカーボン負極バインダーとして、ナトリウムイオンの負極における拡散を改善しつつ、PVDF系の約2倍の放電容量を発現させました。

【研究背景と内容】

　今日、高分子化イオン液体は、各種エネルギーデバイス向けの材料や生医学用材料、センシング用材料、環境応答性材料、触媒の担持体等の広範な分野で、極めて活発に研究されている重要な機能性材料となっています。
　本研究では、バイオベースポリマー^[*4]であるポリフマル酸の高分子反応によって、高密度にイオン液体構造を有する新たな高分子化イオン液体を合成しました。また、得られた材料をリチウムイオン二次電池及びナトリウムイオン二次電池の負極バインダーとして適用しました。その結果、負極内の金属イオンの拡散が促進され、それぞれの電池系の特性の改善につながることを見出しました。

　本高分子化イオン液体の合成においては（図１）、まずフマル酸^[*3]エステルをAIBNを開始剤としてラジカル重合し、ポリフマル酸エステルを得ました。その後、ポリマーをKOH水溶液で100^oCにおいて12時間処理し、透析を行うことでポリフマル酸を得ました。一方、アリルメチルイミダゾリウムクロリドをAmberlite樹脂によりイオン交換することで、アリルメチルイミダゾリウムヒドロキシドを調整し、これを常温でポリフマル酸と中和させることにより、高密度なイオン液体構造を有する高分子化イオン液体（PMAI）を合成しました。ポリマーの構造は、¹H-、¹³C-NMR及びIR等により決定しました。

　まず、本ポリマー（PMAI）のグラファイトとのコンポジット(PMAI/Gr)、ハードカーボンとのコンポジット（PMAI/HC）について、銅箔への接着性を引き剝がし試験により評価したところ、いずれの系もPVDFとのコンポジット系よりも大幅に改善された接着力を示しました。PMAI/Grは10.9 Nを要し、PMAI/HCは11.0 Nを要し、いずれもPVDF/Grの9.8 N、PVDF/HCの9.9 Nを上回りました。

　次に、本ポリマー（PMAI）のリチウムイオン二次電池用負極バインダーとしての性能を評価しました。アノード型ハーフセル^[*5]における電荷移動界面抵抗はPMAI/Grにおいて21.9Ωであり、PVDF/Gr系の125.9Ωを大幅に下回りました。これは、高密度なイオン液体構造が負極内におけるLiイオン拡散を促す結果と考えられます。また、PMAI/Gr系においてはSEI抵抗も11.08Ωと低く、PVDF/Gr系の29.97Ωよりも顕著に低いことがわかりました。（図２）。
　さらにLi+拡散係数をインピーダンススペクトルにおける低周波数領域から解析したところ、PMAI/Gr系では1.03 x 10^-10 cm²/s、PVDF/Grでは3.08 x 10^-12 cm²/sとなり、前者において著しく低くなりました。結果として、作製したアノード型ハーフセル（図２）はリチウムイオン二次電池における1Cにおいて297 mAhg^-1の放電容量を示し、750サイクル後に80%の容量維持率を示しました。また、本バインダー系は、急速充放電能において適性を示し、5CにおいてPVDF系の約2倍の85 mAhg^-1を示しました。

　本ポリマー（PMAI）のナトリウムイオン二次電池用負極バインダーとしての性能に関しても評価しました。アノード型ハーフセルにおける電荷移動界面抵抗はPMAI/HCにおいて31.38Ωであり、PVDF/HC系の83.09Ωを大幅に下回りました。さらにNa+拡散係数をインピーダンススペクトルにおける低周波数領域から解析したところ、PMAI/HC系では3.35 x 10^-13 cm²/s、PVDF/HCでは1.01 x 10^-13 cm²/sとなり、前者において3倍以上の拡散性を示しました。ナトリウムイオン二次電池の負極ハーフセルにおいて、60 mAg^-1で250 mAhg^-1の放電容量を示し、200サイクル後に96%の容量維持率を示しました。結果としてPVDF系の約2倍の放電容量を発現させました。
　また、充放電後の負極をSEM観察したところ、PVDF系と比較して大幅に負極マトリックス上のクラックが少なく、安定化している様子が観察されました。（図３）

　本成果は、Advanced Energy Materials（WILEY - VCH）（IF 24.4）のオンライン版に9月12日に掲載されました。

【今後の展開】

　本高分子材料においては、種々なカチオン構造の改変が可能であり、さらなる高性能化につながると期待できます。
　今後は、企業との共同研究（開発パートナー募集中、サンプル提供応相談）を通して、将来的な社会実装を目指します。（特許出願済み）。また、高耐久性リチウムイオン二次電池、ナトリウムイオン二次電池の普及を通して、社会の低炭素化に寄与する技術への展開が期待できます。
　集電体への接着力が高く、高耐久性を促すバインダー材料として、広範な蓄電デバイスへの応用展開が期待されるほか、新たな高分子化イオン液体材料として、エネルギーデバイス以外の広範な分野における応用も期待できます。

図１．高密度高分子化イオン液体の合成法

図２．PMAI/Gr、PVDF/Gr系の充放電サイクル特性（リチウムイオン二次電池、負極型ハーフセル） (a) 1C（800サイクル）(b) 5C（1000 サイクル）；SEI抵抗の電圧依存性(R_SEI vs. V) (c)リチウム挿入反応中の電圧 (d)リチウム脱離反応中の電圧

図３．(a)(d) PMAI/HC、PVDF/HC 系の充放電前のSEM像；(b) PMAI/HC (e) PVDF/HC系の充放電後のTop View像；(c) PMAI/HC (f) PVDF/HCの充放電後の断面像

【論文情報】

【用語説明】

令和6年9月17日

　学生のPATRA, Amarshiさん（博士後期課程3年、物質化学フロンティア研究領域、松見研究室）が第73回高分子学会年次大会において優秀ポスター賞を受賞しました。

　公益社団法人高分子学会は、高分子科学と技術およびこれらに関連する諸分野の情報を交換・吸収する、さまざまな場を提供しています。会員はこれらの場を通じ、学術的向上や研究の新展開のみならず会員相互の人間的な触れ合いや国際的な交流を深めています。
　優秀ポスター賞は、高分子学会年次大会および高分子討論会において、優れたポスター発表を行った発表者に授与されるもので、もって発表を奨励し、高分子科学ならびに同会の発展に資することを目的としています。
　第73回高分子学会年次大会は、6月5日～7日にかけて仙台国際センターにて開催されました。

※参考：第73回高分子学会年次大会

■受賞年月日
　令和６年６月７日

■研究題目、論文タイトル等
　高密度にイミダゾリウム基を有する高分子化イオン液体を炭素系負極バインダーとした金属イオン二次電池

■研究者、著者
　PATRA, Amarshi、松見紀佳

■受賞対象となった研究の内容
　フマル酸エステルは高分子合成用途のモノマーとして活用可能なバイオベース化合物であり、重合によって高官能基密度を有するポリカルボン酸を与える。本研究ではフマル酸エステルから誘導した高官能基密度を有するポリカルボン酸とイミダゾリウムヒドロキシドとの高分子反応により、高官能基密度型高分子化イオン液体を合成した。本ポリマーをリチウムイオン二次電池用グラファイト負極バインダー、ナトリウムイオン二次電池用ハードカーボン負極バインダーとしてそれぞれ検討したところ、いずれも負極における優れた安定化効果、イオン拡散能の向上が観測され、良好な充放電挙動につながることが見出された。

■受賞にあたって一言
Receiving the Poster Award at the 73rd SPSJ Annual Meeting is a profound honor. I extend my heartfelt gratitude to Prof. Noriyoshi Matsumi for his unwavering support and encouragement. My deepest thanks also go to my colleagues, family, friends, and loved ones for their invaluable assistance. This award not only validates my dedication but also motivates me to strive for greater achievements. Overcoming numerous challenges with persistence, I hope my work will significantly contribute to educational research. Special thanks to JAIST and MEXT for providing wonderful facilities to undertake my experiments and financial support for my doctoral degree.

令和6年8月27日

　学生の大橋亮太さん（博士前期課程2年、サスティナブルイノベーション研究領域、大平研究室）が第14回半導体材料・デバイスフォーラムにおいて最優秀口頭発表賞を受賞しました。

　第14回半導体材料・デバイスフォーラムは、熊本高等専門学校が主催し、令和5年12月9日、九州工業大学にてハイブリッド開催されました。同フォーラムは半導体材料・関連デバイス研究分野に重点を置き、研究発表や討論を通じて、高専学生と大学(院)生との学生間交流を図り、高専学生の教育・研究力向上への貢献を目指しています。
　最優秀口頭発表賞は、同フォーラムにおいて、半導体デバイスの発展に貢献しうる最も優秀な口頭発表をした筆頭著者に贈られるものです。

※参考：第14回半導体材料・デバイスフォーラム

■受賞年月日
　令和5年12月9日

■研究題目
　ベイズ最適化を適⽤したCat-CVD i-a-Si およびn-a-Siの堆積条件探索

■研究者、著者
　大橋亮太、Huynh Thi Cam Tu、東嶺孝一、沓掛健太朗、大平圭介

■受賞対象となった研究の内容
　現在、太陽電池市場の大部分を占めているSi系太陽電池において、特に高効率なSiヘテロ接合(SHJ)太陽電池に着目し、高効率化を目指し研究を行っている。SHJ太陽電池の作製にあたり、我々は触媒化学気相堆積(Cat-CVD)法を用いて結晶Siウエハ上に非晶質Si(a-Si)を堆積している。しかし、堆積時のパラメータが多いため、高性能なSHJ太陽電池の作製条件の探索に膨大な時間がかかる。そこで、ベイズ最適化を用いて効率よく高い性能を示す条件探索を行っている。
　本講演では、ベイズ最適化を用いて真性非晶質Si(i-a-Si)層とn型非晶質Si(n-a-Si)層の堆積条件探索について発表した。i-a-Si層及びn-a-Si層の探索を、それぞれ20回、21回とかなり少ない回数で完了することができ、高いパッシベーション性能と十分な導電性を兼ね備えるa-Si膜の堆積条件を確立した。

■受賞にあたって一言
　この度、第14回半導体材料・デバイスフォーラムにおいて、最優秀口頭発表賞を賜り、大変光栄に思います。高専生が多い会議でしたので、自分の研究の面白さやJAISTの良さが少しでも伝わっていれば嬉しいです。本研究の推進にあたり、ご指導、ご協力いただいた大平圭介教授、HUYNH, Tu Thi Cam特任助教をはじめとした大平研究室メンバーの皆様に、この場を借りて厚く御礼申し上げます。また、ベイズ最適化のご指導をいただいた沓掛健太朗研究員(理化学研究所)、透過型電子顕微鏡にて試料の観察をご担当いただいた技術専門員の東嶺孝一様にも、心より感謝申し上げます。

令和6年1月22日

国立大学法人筑波大学 国立大学法人北陸先端科学技術大学院大学 慶應義塾大学

特殊なダイヤモンドの針を開発し
超高速で変化する電場の局所計測に成功

　NV中心と呼ばれる格子欠陥を導入したダイヤモンドを原子スケールの空間分解能を持つ原子間力顕微鏡（AFM）の探針（プローブ）に用い、二次元層状物質の表面近傍の電場をフェムト秒（1000兆分の１秒）・ナノメートル（10億分の１メートル）の時空間分解能で計測することに成功しました。

【研究代表者】

筑波大学数理物質系
　長谷 宗明　教授
北陸先端科学技術大学院大学ナノマテリアル・デバイス研究領域
　安 東秀　准教授
慶應義塾大学理工学部
　ポール フォンス　講師（研究当時、同大学同学部電気情報工学科教授）

【研究の背景】

　ダイヤモンド中の不純物には窒素やホウ素などさまざまな種類があります。その中でも、点欠陥に電子や正孔が捕捉され、発光を伴う種類のものはダイヤモンドを着色させるため、「色中心：カラーセンター」と呼ばれます。色中心には周辺環境の温度や磁場の変化を極めて敏感に検知して量子状態が変わる特性があり、温度や電場を読み取る量子センサー^注１）として用いられています。
　量子センサーの中でも、ダイヤモンドに導入した窒素―空孔（NV）中心^注２）と呼ばれる複合欠陥を用いたセンサーは、まだまだ発展途上の技術ですが、高空間分解能・高感度が要求される細胞内計測やデバイス評価装置のセンサーへの応用など、新しい可能性が期待されています。
　本研究チームは、フェムト秒（1000兆分の1秒）の時間だけ近赤外域の波長で瞬くフェムト秒超短パルスレーザー^注３）を用い、NV中心を導入したダイヤモンドの電気光学（EO）効果^注４）を実時間分解計測することで、ダイヤモンドの格子振動ダイナミックスを動的に高感度に検出することに成功しています^{参考文献 a)}。このことは、ダイヤモンドが超高速応答するEO結晶になり、電場検出の探針（プローブ）となり得ることを示すものです。
　これまでもダイヤモンドを原子間力顕微鏡（AFM）^注５）と組み合わせた電場センシングの試みはなされていましたが、局所ダイナミックスを動的に評価できる手法はほとんどありませんでした。特に時間分解能に関しては、発光測定に基づく従来の手法ではナノ秒程度が限界であり、ピコ秒以下の超高速時間分解能に関しては、全く開拓されていませんでした。

【研究内容と成果】

　本研究では、量子光学（フェムト秒超短パルスレーザーを用いたダイヤモンドのEO効果）と走査プローブ顕微鏡（SPM）の一種である原子間力顕微鏡（AFM）技術を融合することで、光の回折限界を超える空間分解能に加えて、今までの検出限界を超える超高速時間分解能で局所的な電場計測を実現することを目指しました（図１）。
　極めて不純物が少ない高品質のダイヤモンド結晶の表面近傍（深さ40nm）に、密度を制御したNV中心を導入し、そのダイヤモンド結晶をレーザーカットおよび集束イオンビーム（FIB）技術^注６）を駆使することで、先端径が500 nm以下のダイヤモンドNVプローブに加工することに成功しました。このダイヤモンドNVプローブを、フェムト秒超短レーザーを組み込むことが可能な、ピエゾ抵抗効果^注７）に基づく自己センシング方式^注８）のAFMのカンチレバーに取り付けました（図２）。
　このシステムを用いて、まずガリウムヒ素（GaAs）半導体基板の表面電場を調べました。フェムト秒超短パルスレーザーの出力光をビームスプリッタで約10対１に分岐し、強い方を励起のためのポンプ光、弱い方を探索のためのプローブ光とします。電子が電流を運ぶn型GaAs試料は高強度のポンプ光で励起され、プローブ光はダイヤモンドNVプローブに入射されます（図３a）。まず、ダイヤモンドNVプローブの有無による時間分解EO信号の検出感度を確認するため、ダイヤモンドNVプローブを用いないマクロ計測により時間分解EO信号を計測したところ、励起直後（Time delay=時間遅延0 ps）に立ち上がり、数ps（ps＝１兆分の１秒）以内に緩和しポンプ光を当てる前に戻る信号が得られました（図３b）。またNVセンターを導入したダイヤモンドNVプローブを通じて、n型GaAsの表面電場を検出することに成功しました（図３c）。ダイヤモンドNVプローブの導入によりEO信号の大きさは約1/42に減少しましたが、局所計測に成功したと言えます。
　さらに二次元層状物質^注９）であるセレン化タングステン（WSe₂）単結晶をシリコン基板上に転写した試料を用いて実験を行いました。このWSe₂試料では、場所によって結晶の厚さが異なっていますが、光学顕微鏡で銀白色のバルク（Bulk）結晶（厚さが10原子層以上の結晶）を見つけ、このバルク結晶と接する紫色の単層（1 ML）部分との界面に着目しました（図４a）。この厚さの異なる界面を用いて、局所的な表面電場の計測を行ったところ、単層部分とバルク部分のキャリア特性を反映した表面電場信号を、500 nm以下かつ100 fs以下の時空間分解能でセンシングすることに成功しました（図４a,b）。また時間分解EO信号の減衰を指数関数を用いてフィッティング（モデル化）したところ、単層部分では約200フェムト秒で緩和する成分のみが観測されました。一方、バルク部分では、この成分に加えて、約2psで緩和する遅い成分の寄与があることが分かりました（図４c）。このことは、単層部分では電場は基板との相互作用などで高速に緩和するのみなのに対し、バルク部分では、表面電場と結合したキャリアのバンド内緩和やバレー間緩和^注10）が寄与していることを示しています。n型GaAsの時間分解EO信号による電場検出感度を見積もると、約100 V/cm/（Hzは周波数）となりました。これは発光測定に基づく従来の手法で得られたマイクロ秒時間領域でのDC（直流）電場センシングと同等の検出感度を達成したことになります。最近のマイクロ秒時間領域でのAC（交流）電場センシングに関する検出感度には2桁及びませんが、本手法ではDC（直流）電場センシングと同等の検出感度で500 nm以下かつ、100フェムト秒というマイクロ秒を遙かに凌ぐ高い時空間分解能が得られることが示されたと言えます。

【今後の展開】

　今回開拓した時空間極限センシング技術は、例えば炭化ケイ素（SiC）などのパワー半導体材料や燃料電池材料内での局所電場検知、トポロジカル絶縁体における局所電場検知など、基礎物理・化学のための基盤技術となることが期待されます。また、NV中心を含むダイヤモンドNVプローブはスピンや温度の変化にも感度があるため、本研究のアプローチは、電場の検出に加え、磁場や温度を検出するためのセンシング技術としても展開可能であると言えます。例えばレーザー医療や分子レベルでの細胞の計測や制御を通じて、癌の治療をはじめとする量子生命科学の分野にも波及しうる革新的な展開が期待されます。

【参考図】

【用語解説】

【研究資金】

　本研究は、科研費による研究プロジェクト（25H00849, 22J11423, 22KJ0409, 23K22422, 24K01286, 24H00416, 23H00264）、および国立研究開発法人 科学技術振興機構 戦略的創造研究推進事業CREST「ダイヤモンドを用いた時空間極限量子センシング」（研究代表者：長谷 宗明）（JPMJCR1875）の一環として実施されました。

【参考文献】

a) T. Ichikawa, J. Guo, P. Fons, D. Prananto, T. An, and M. Hase, 2024, Cooperative dynamic polaronic picture of diamond color centers. Nature Communications. 15, 7174 (10.1038/s41467-024-51366-x).

【掲載論文】

令和7年9月26日
