　公益財団法人 服部報公会の研究助成「工学研究奨励援助金」に物質化学領域の木田 拓充助教の研究課題が採択されました。

　服部報公会では、工学に関する研究を奨励援助し、もって学術及び科学技術の振興と進歩発展に寄与することを目的とした事業が行われています。工学研究奨励援助金は、工学の発展に寄与する基礎的研究で、単なる調査ではなく理論的あるいは実験的研究を行い、1年間に一応の進展が期待される研究に贈呈されます。

＊詳しくは、服部報公会ホームページをご覧ください。

■研究者名
　物質化学領域　木田 拓充助教

■採択期間
　令和3年10月～令和4年9月

■研究課題名
　構造不均一性の導入による高強度・高延伸性熱可塑性エラストマーの開発

■研究概要
　熱可塑性エラストマーは、結晶化して架橋構造として振る舞うハードセグメントと、柔軟で屈曲性に優れたソフトセグメントで構成された高分子材料であり、各セグメントの長さや分率を調製することで材料の性質を柔軟的なものから剛直的なものまで幅広く制御することが可能です。従来の研究では、熱可塑性エラストマーは精密合成法で合成されることが多く、各セグメントの長さや分率、分布が高度に制御された、均一な構造を有する熱可塑性エラストマーが開発されてきました。本研究では、異なる構造状態を有する熱可塑性エラストマーをブレンドすることで、わざと構造状態に不均一性を導入します。我々の有する世界最先端の構造解析技術と物性評価技術を駆使することで、物性向上のための最適な不均一構造の導入法を突き止め、従来の熱可塑性エラストマーと比べて劇的に物性を改善することを目指します。

令和3年8月30日

国立大学法人 北陸先端科学技術大学院大学 独立行政法人 環境再生保全機構

消化酵素で分解するナイロンを開発
―プラスチック誤飲事故の軽減、海洋生態系維持へ―

ポイント

• 海洋プラスチックごみは誤飲するなど海洋生物への悪影響がある
• 従来の生分解性プラスチックは性能が低い問題がある
• 植物由来分子であるイタコン酸とアミノ酸からナイロンの開発に成功
• 従来ナイロンよりも高性能かつ人工胃液で分解・崩壊する性質を発見

＜開発の背景と経緯＞

　植物などの生体に含まれる分子を用いて得られるバイオマスプラスチックは材料中に二酸化炭素を固定することにより、二酸化炭素濃度を削減し、低炭素社会構築に有効であるとされています。その中でも生分解性を有するものは、昨今深刻化する海洋プラスチックごみ問題の解決の糸口を与えるものと注目されています。特に、鳥類やクジラ類などの死骸の胃の中を調査するとプラスチックごみが蓄積している場合があり、それが原因で死に至った可能性が指摘されています。つまり、プラスチックごみの誤飲による生態系への被害が問題視されています。生分解性プラスチックの中には海洋環境で分解するものがあり、中には消化酵素で分解するものも開発されているため本問題を解決するためのキー材料となると考えられています。しかし、生分解性プラスチックのほとんどは柔軟なポリエステルで耐熱性や力学強度の点で問題があります。このため用途は限られ、主に使い捨て分野で使用されているのが現状です。たとえばPHBHと呼ばれる脂肪族ポリエステルは代表的な海洋分解性プラスチックを与えますが、その主骨格は一般的な工業用プラスチックに用いられる高分子に比べて柔軟であり、そのガラス転移温度は０℃付近であり室温での使用のためには高結晶化が余儀なくされます。また力学強度も20-30MPa付近です。（参考：ポリエチレン、塩ビ、ポリプロピレンなどの汎用プラスチックは20-70 MPa程度）
　研究チームは、麹菌などが糖を変換して生産するイタコン酸を用いてバイオナイロンを開発することを目的として研究を進めていますが、アミノ酸であるロイシンなどを導入した新たなモノマーを合成し、一般的なナイロンの原料の一つであるヘキサメチレンジアミンなどを反応させることでバイオナイロンを合成する条件を見出しました（図１）。得られたバイオナイロンはガラス転移温度が100℃を超え、力学強度が85MPaを超える高性能ナイロンであることも確認されました（表１）。この高性能発現はナイロン中に硬い構造であるヘテロ環が含まれることに由来します。
　最後に、L-ロイシンから得られるナイロン樹脂を合成し、これが胃中の消化酵素であるペプシンの存在下で崩壊（図２）し分子量も低下することが見いだされました（図３）。今後、海洋ごみの中でも被害の多い釣り糸や漁網などへの応用を目指し、さらには自動車エンジン周りなどで使用されているナイロンを代替する物質として設計する予定です。将来的には海洋ごみ問題解決への道しるべを提供するだけでなく、大気中二酸化炭素削減などへの波及効果も考えられます。

＜代表的作成方法＞
　ロイシン由来のジカルボン酸1-（（S）-1-カルボキシ-3-メチルブチル）-5-オキソピロリジン-3-カルボン酸とヘキサメチレンジアミン（1.3g、10mol）をそれぞれアセトニトリルに溶解させた後に溶液を混合することでナイロン塩を析出させました（収率96％）。白色のナイロン塩を真空乾燥後170-180℃、50-60 rpmで激しく攪拌しバルクで重合しました。6時間後、粘性のあるポリマー溶融物が形成されました。これをDMFに溶解しアセトンに再沈殿することで精製を行いました。

＜今回の成果＞
　今回の成果は大きく分けて２つ示すことができます。
１）鏡像関係にあるアミノ酸を分子鎖で混合したナイロンを合成することで、結晶化度および熱的力学的物性が向上することを発見
　一般に再生可能な原料から得られる高分子は、熱的力学的性能が低く製造コストも高くなります。したがって、化石ベースのリソースと比較してパフォーマンスを向上させることができる合成アプローチを開発し、バイオベースのモノマーを利用することが重要です。ここでは、再生可能なイタコン酸とアミノ酸（D-またはL-ロイシン）から派生した新規な光学活性ジカルボン酸の生産に成功しました。まず、イタコン酸由来のイタコン酸ジメチルを出発物質として、剛直な不斉中心を持つ複素環式ジカルボン酸モノマーを高純度で得ました。これらのモノマーからアモルファスでありホモキラリティーを有するD-またはL-ロイシン由来のポリアミドを合成し、かつこれらをモノマー段階で混合したもの、オリゴマー段階で混合し追重合を行ったものを対象として研究を進めました（図１）。その結果、D-ロイシン由来のポリマー鎖とL-ロイシン由来のポリマー鎖との複合体は結晶化し、その結晶化度は36％に達しました。これは、キラル相互作用に由来するものと考えられます。得られた樹脂は、ガラス転移温度Tgが約117°C、溶融温度Tmが約213°Cであり、ポリアミド11などの従来のポリアミド（Tg約57°C）よりも高い値を示しました。さらに2.2〜3.8 GPaの高いヤング率および86〜108 MPaの高い力学強度を示しました（表１）。

２）バイオナイロン樹脂がペプシンの作用により崩壊し分解することを発見
　バイオナイロンの酵素分解を、哺乳類の胃の消化酵素であるペプシンを使用して調べました。少量（150 mg）のポリアミド樹脂（Mw; 24,300-26,400 g / mol）と1 wt％のペプシン（5 ml）をpH 4.0のバッファーに入れて分解試験を行いました（対照実験はペプシンなし）。サンプルをインキュベーター内で37°Cで6週間振とうした結果、時間の経過に伴い平均分子量が24,300〜26,400 g / molから14,600〜16,500 g / molに減少することがわかりました（図３）。ペプシンによるナイロンの分解中の視覚的変化も崩壊現象として確認されました（図２）。研究チームは以前に、イタコン酸由来ポリアミドのピロリドンの開環反応を報告しましたが、今回発見した酵素分解はピロリドンの開環を誘発したと考えられます。ここで発見したペプシン分解は、哺乳類が当該ナイロン系プラスチックを誤飲した場合でも、哺乳類の消化管の安全性を維持することにつながる可能性があります。

＜今後の展開＞
　本成果によりイタコン酸由来バイオナイロンの構造的な広がりが提案できました。今後、海洋ごみの中でも被害の多い釣り糸や漁網などへの応用を目指し、さらには自動車エンジン周りなどで使用されているナイロンを代替する物質として設計する予定です。将来的には海洋ごみ問題解決への道しるべを提供するだけでなく、大気中二酸化炭素削減などへの波及効果も考えられます。

＜参考図＞　　　　　　　　　　　図１　（A）イタコン酸とアミノ酸からなるジカルボン酸モノマーの合成

　　　　　　　　　　　　　　（B）（A）のジカルボン酸とヘキサメチレンジアミンからのバイオナイロンの重合反応式

表１　バイオナイロンの物性表

図２　バイオナイロンがペプシン存在下で崩壊していく様子

図３　ペプシンを作用させたD-ロイシン由来バイオナイロンのGPC

【論文情報】

令和3年5月10日

「低密度ポリエチレン長鎖分岐の構造を明らかに」
－汎用ポリマーの高性能化に道－

ポイント

• ポリマーの物性に影響を及ぼす長鎖分岐の構造を世界で初めて直接計測
• ポリマーの合成・構造・物性の相関を解明し高性能化を実現する道を拓いた

図(A)世界で初めて捉えたポリエチレンの長鎖分岐構造（AFM像）サイズ横278 nm、縦209 nm、高さ18 nm。(B)分子鎖長の計測結果。(C)ワイヤーモデル（赤色は主鎖、黒色は3本の各LCBを示す）。

＜今後の展開＞
　今回開発された長鎖分岐構造の直接計測法を用いて、他のグレードのポリマーについても分岐鎖を直接計測することで、材料物性との相関関係をパラメータ化と同時に序列化する。これによって、ポリマー分岐構造と物性の分子レベルでの関係が体系化され、従来経験に頼っていた材料開発が効率化・加速化する。そして究極的には、望む特性の材料が製造できる「夢のオーダーメイド材料開発」が実現する。

＜用語解説＞
*1 ポリエチレン
世界で最も生産されているポリマー。略称はPE。エチレン(CH₂=CH₂)の重合反応によって得られるポリマー（高分子）。高密度ポリエチレン（HDPE）、低密度ポリエチレン（LDPE）、超高分子量ポリエチレンなど種々のPEが製造されている。容器や包装用フィルムをはじめ様々な用途があり、人工股関節に使用される耐摩耗性のPEもある。

*2 長鎖分岐
炭素数が6以上からなる分子鎖を言う。一方、炭素数6未満の分子鎖は短鎖分岐と言う。長鎖分岐の長さや本数などの違いでポリマー材料の性質が大きく左右される重要な高分子の構造。

*3 高速AFM
一秒間に数枚以上の顕微鏡像を取得出来る原子間力顕微鏡(AFM)。ナノメートルスケールの空間分解能を有するのでポリマー鎖一本の構造やさらにその動きもリアルタイムで撮影できる最先端の顕微鏡。

*4 チューブラープロセス
管型（チューブラー）の重合反応器を用いる製造方法。PEの製造においてはフィルム用途に適する性質のポリマーを与える。

*5 低密度ポリエチレン
略称はLDPE。原料のエチレンを触媒と共に高温・高圧条件下で重合して得られるPE。単純な直鎖状高分子とはならず分子中に幾つもの短鎖分岐と長鎖分岐を有する。

＜論文＞

令和元年7月9日

　学生の米澤 隆宏さん（博士後期課程3年、応用物理学領域、高村研究室）が公益財団法人・日本科学協会笹川科学研究助成に採択されました。 　

　笹川科学研究助成は、課題の設定が独創性・萌芽性をもつ研究、発想や着眼点が従来にない新規性をもつ若手の研究を支援しています。

■採択期間
　2019年4月1日～2020年2月10日

■研究課題
　界面状態の理解に基づく半導体/絶縁体基板上へのシリセン成長と物性・形成機構の解明

■研究概要
　Siの二次元結晶である「シリセン」は理論的に新奇量子現象の発現やそれを利用した次世代電子デバイスへの応用が期待されていますが、合成報告されたシリセンの殆どが金属基板を用いているため、シリセン自体の物性の殆どが未解明のままとなっています。本研究では半導体/絶縁体基板上へのシリセン合成を試み、電子線/X線を用いた分析や原子分解能顕微鏡観察、計算による解析などの多角的な評価を通じて、シリセンの物性・形成機構の解明を目指します。

■採択にあたって一言
　私のシリセンに関する研究が伝統のある笹川科学研究助成に採択されたことを大変嬉しく思います。シリセンの物性解明、実用化に向け、本助成を通し、その取り組みを一層と加速したく思います。本研究課題を採択して下さった公益財団法人日本科学協会に心より感謝申し上げます。また、本研究を進めるにあたり多くのご助言を頂きました主指導教員の高村由起子准教授、アントワーヌ・フロランス講師、研究室のメンバー及びスタッフの方々にも深く感謝致します。

令和元年5月10日

シリセン上へ分子を線状に集積
－分子の性質を損なわずに固定することに成功－

ポイント

• シリセンへ有機分子を蒸着した結果、分子の性質が保たれたまま、シリセン上の特定の活性な場所に固定されることが分かった。
• 有機分子とシリセンのつくる界面を実験と理論計算の両面から詳細に調べた例はなく、世界で初めての成果。

Image courtesy of Tobias G. Gill, Vasile Caciuc, Nicolae Atodiresei, Ben Warner, and Cyrus Hirjibehedin.

＜今後の展開＞
　シリセン上に磁性を持つ分子を固定できると、シリセンの分子スピントロ二クス分野への応用が期待されます。また、今後は、分子を蒸着したシリセンの電子状態の測定などを通して、シリセンの性質が分子吸着によりどう制御できるのかを調べていきたいと考えています。

＜論文＞
　"Guided molecular assembly on a locally reactive two-dimensional material"（局所的に活性な二次元材料上への誘導分子集積）
　DOI: 10.1002/adma.201703929
　Ben Warner, Tobias G. Gill, Vasile Caciuc, Nicolae Atodiresei, Antoine Fleurence, Yasuo Yoshida, Yukio Hasegawa, Stefan Blügel, Yukiko Yamada-Takamura, and Cyrus F. Hirjibehedin
　Advanced Materials 2017, 1703929.
http://onlinelibrary.wiley.com/doi/10.1002/adma.201703929/abstract
（オープンアクセス論文なので、どなたでもダウンロードできます。）

＜共同研究先へのリンク＞
Hirjibehedin Research Group, London Centre for Nanotechnology, University College London
https://www.ucl.ac.uk/hirjibehedin

Peter Grünberg Institut and Institute for Advanced Simulation, Forschungszentrum Jülich and JARA
http://www.fz-juelich.de/pgi/pgi-1/EN/Home/home_node.html

長谷川幸雄研究室、東京大学物性研究所
http://hasegawa.issp.u-tokyo.ac.jp/hasegawa/Welcome/Welcome.html

平成29年10月12日

多糖類から「ゼロ複屈折ポリマー」の開発に成功

平成29年4月19日

大阪大学 北陸先端科学技術大学院大学 名古屋大学 公益財団法人科学技技術交流財団 あいちシンクロトロン光センター

欠陥修復した酸化グラフェンから
優れた電気特性をもつバンド伝導の観察に成功
～高結晶性グラフェン薄膜のスケーラブル製造への道筋を開拓～

＜概要＞ 　大阪大学大学院工学研究科の根岸良太助教、小林慶裕教授、北陸先端科学技術大学院大学の赤堀誠志准教授、名古屋大学大学院工学研究科の伊藤孝寛准教授、あいちシンクロトロン光センター渡辺義夫リエゾン副所長らの研究グループは、還元過程において微量の炭素源ガス（エタノール）を添加した高温（1100℃以上）加熱還元処理により欠陥構造の修復を促進させることで飛躍的に酸化グラフェンの結晶性を向上させ、還元処理をした酸化グラフェン薄膜においてグラフェン本来の電気伝導特性を反映したバンド伝導の観察に初めて成功しました。（図1） 　このバンド伝導の発現により、還元処理をした酸化グラフェン薄膜としては現状最高レベルのキャリア移動度（～210cm2/Vs）を達成しました。 　本成果によって、酸化グラフェンは、還元処理によりグラフェン薄膜の生成が可能なため、グラフェンを利用した電子デバイスやセンサーなど様々な応用が期待されています。 　本研究成果は、日本時間 7月1日(金)　午後6時に英国の科学オープンアクセス誌｢Scientific Reports （Nature Publishing Group）」に公開されます。 図1　酸化グラフェンの還元法に対する（a）従来法と（b）本手法との比較。（c）低結晶性と（d）高結晶性グラフェンにおける電子・ホールの流れる様子の違い。処理温度の異なるエタノール還元処理後の酸化グラフェン薄膜の伝導度における観察温度存性（e）900℃、（f）1130℃。伝導機構モデルに基づく伝導度の温度依存性解析から、1130℃の高温エタノール加熱還元処理した酸化グラフェン薄膜では観察温度が室温～40Kの範囲においてバンド伝導が観察されている（(f)のグラフ）。

＜研究の背景＞
	図2　高配向性グラファイト（HOPG）と酸化グラフェンからのグラフェン薄膜形成方法の比較 　グラフェンは炭素原子が蜂の巣状（ハニカム状）に結合したシート状の物質であり、優れた電気伝導特性や機械的強度（鋼鉄よりも壊れにくく、柔軟性に富む）、化学的安定性、大きな表面積など多くの魅力的な物性を有するため、その合成法や電子デバイスへの応用に関する研究が世界中で活発に進められています。 　その発見者であるガイム、ノボセロフはその重要性から2010年にノーベル賞を受賞しています。大量合成可能な酸化グラフェンは、還元処理によりグラフェンを形成させることが可能なため、グラフェンの合成における出発材料として、世界中で大変注目されています。 　しかしながら、酸化グラフェンは非常に多くの欠陥構造を有するため、還元処理後に得られるグラフェン薄膜のキャリア移動度（トランジスタ性能の指標となり、物質を伝搬する電子・ホールの速さ：速いほどトランジスタ性能が良い）はせいぜい数cm2/Vsに留まっていました。 　現在、最も結晶性の高いグラフェンの合成方法は、HOPG（高配向性のグラファイト）からスコッチテープで一枚ずつ剥離して基板へ転写する方法です。しかしながら、この方法では得られるグラフェン片のサイズは数μm程度と小さい上に、小さなフレークを幾重にも重ねてデバイスとして利用可能な薄膜にしなければなりません。これは至難の作業です（図2（a））。 　一方、酸化グラフェンは親水性のため水によく分散させることができるので、その水溶液を基板上に滴下して水分を飛ばし還元するだけで、容易に厚さ1-3層分の薄いグラフェン薄膜を形成させることが可能となります（図2(b)）。そのため、グラフェンを大量に合成する原料として、酸化グラフェンの合成法や還元法が世界中で研究されています。 　酸化グラフェンからグラフェンを生成するためには還元処理が必須となりますが、一般的な化学還元や真空・不活性ガス（アルゴンなどカーボンと化学反応を起こさないガス）中での加熱還元処理では、酸化過程で形成した欠陥構造が還元後も多く残るため、これまで薄膜のキャリア伝導機構は電子が局在したホッピング伝導※7を示すことが知られていました。 図3　処理温度の異なるエタノール還元処理後の酸化グラフェン薄膜およびグラファイト（HOPG）からのX線吸収微細構造スペクトル。1130℃の高温エタノール還元処理では非占有準位であるπ*とσ*のピーク強度比が900℃処理よりも完全結晶であるグラファイトで観察された強度比に近い値を示しており、酸化グラフェンの高結晶化に伴いバンド（電子）構造が理想的なグラフェンに近づいていることが分かる。 このことは、グラフェンの優れた物性を反映したバンド伝導機構ではなく、従来の還元法で生成される酸化グラフェンの構造は細かく破れた和紙を寄せ集めたような状態であり、グラフェンとはまったく異なった物性を示す結晶性の低い材料に留まっていることを意味しています。 　図1(c),(d)の伝導機構に対する模式図で示すように、薄膜内に欠陥構造が多い場合（図1(c)）、欠陥構造がキャリア（電子・ホール）の流れに対して大きな壁となります。キャリアは熱エネルギーの助けを借りてこの障壁を乗り越えるようにホッピング伝導します。これは、キャリアにとって大きなエネルギーを必要とし、著しい移動度の低下を引き起こします。一方で、欠陥構造の領域が減少すると障壁の高さが低下し（図1(d)）、キャリアの流れはスムーズになり、グラフェンの結晶性を反映したバンド伝導を示すことが期待されます。
＜研究の内容＞
	本研究グループは、1-3層（厚さ：～1nm）からなる極めて薄い酸化グラフェン薄膜をデバイス基板上へ塗布し、エタノール添加ガス雰囲気で1100℃以上の高温加熱還元処理を行うことにより（図1(b)）、高移動度の薄膜形成に成功しました。還元処理をしたグラフェン薄膜における電気伝導度の温度特性解析から、バンド伝導が観察されました。低結晶性を示す低温（900℃）でのエタノール還元処理では、電子の流れ（図1(e)のグラフ：Y軸）は観察温度Tの-1/3乗（X軸）に対して線形に変化しており、この振る舞いはホッピング伝導モデルで説明することができます。一方、高結晶性を示すグラフェン薄膜が生成される高温条件（1130℃）では、観察温度が室温から40Kの範囲で伝導度（図1(f)のグラフ：Y軸）がTの-1/3乗に対して非線形的変化を示し、バンド伝導モデルで説明することができます。これは、カーボン原材料となるエタノールガスの添加により、酸化過程で生成した欠陥構造の修復が効率的に促進し、グラフェンの結晶性が飛躍的に向上していることを意味しています。実際、バンド伝導の発現を裏付けるデータとして、X線吸収微細構造スペクトル※8 を実施して電子構造※9 の視点からもこの物性を実証しました（図3）。さらに、ミクロ領域の構造解析法である透過型電子顕微鏡※10 観察からも、結晶性の向上を明らかにしました（図4）。 図4　処理温度の異なるエタノール加熱還元処理後の酸化グラフェン薄膜の透過型電子顕微鏡像（a）900℃、（b）1100℃。処理温度1100℃では炭素原子の蜂の巣構造を反映した輝点が周期的に配列しており、結晶性が飛躍的に向上していることが分かる。
＜本研究成果が社会に与える影響（本研究成果の意義）＞
	酸化グラフェンは、還元処理によりグラフェン薄膜の生成が可能なため、グラフェンを利用した電子デバイスやセンサーなど様々な応用が期待されています。本研究の成果は、グラフェンの優れた物性を活用したスケーラブルな材料開発の進展において重要なマイルストーンとなります。
＜特記事項＞
	本研究成果は、日本時間 ７月1日(金)　午後6時に英国の科学オープンアクセス誌｢Scientific Reports （Nature Publishing Group）」に公開されます。 タイトル："Band-like transport in highly crystalline graphene films from defective graphene oxides" 著者名：R. Negishi, M. Akabori, T. Ito, Y. Watanabe and Y. Kobayashi 　なお本研究は、ＪＳPS科研費PJ16K13639, 26610085, JST育成研究　A-STEP No. AS242Z02806J, AS242Z03214M, 大阪大学フォトニクス先端融合研究センター、「低炭素研究ネットワーク」京都大学ナノテクノロジーハブ拠点、北陸先端科学技術大学院大学ナノテクノロジープラットフォーム事業の一環として行われ、京都大学 大学院理学研究科　倉田博基教授、大阪工業大学教育センター　山田省二教授、大阪大学大学院理学研究科　髙城大輔助教、あいちSRセンター　仲武昌史氏、北陸先端科学技術大学院大学　村上達也氏の協力を得て行われました。
＜用語説明＞
	※1　欠陥構造 グラフェンは炭素原子が蜂の巣状（ハニカム状）に結合したシート状の物質であり、欠陥構造とはこのハニカム状の構造の変形や、カーボンそのものが欠損した穴、カーボンがそれ以外の元素（酸素など）と結合した状態等を指す。 ※2　酸化グラフェン 酸化処理によりグラファイトから化学的に剥離させた厚さ1原子層分のシート状の材料。水や有機溶媒に溶け、液体として取り扱うことができるため、任意基板へ塗布するだけでグラフェン薄膜を容易に大面積で作成することができる。しかし、酸化処理により多くの欠陥構造や酸素含有基を含むため、その伝導特性は高配向性グラファイト（HOdivG）から得られるグラフェンと比較して著しく低い。このことが酸化グラフェン材料のデバイス応用に向けて大きなボトルネックとなっている。 ※3　バンド伝導 キャリアが周期的電子構造を持つ固体結晶内を波として伝搬する伝導機構。 ※4　キャリア移動度 固体物質内におけるキャリア（電子・ホール）の動きやすさを表わし、トランジスタ性能の基本的な指標となる。 ※5　還元処理 グラファイトの酸化処理により合成された酸化グラフェンは多くの酸素含有基を含むため絶縁性を示す。電子デバイスへの応用には、これら酸素含有基を取り除くための還元処理が必須となる。 ※6　スケーラブル 製造プロセスやネットワークシステムなどにおいて現時点では小規模なものであるが、リソースの追加により大規模なものへ拡張できる能力。 ※7　ホッピング伝導 キャリアが固体結晶内の欠陥構造などに起因した局在電子準位を熱エネルギーの助けを借りて移動する伝導機構。 ※8　X線吸収微細構造スペクトル X線を物質に照射するとX線の吸収に伴い観察対象となる原子の電子が放出し、周辺に位置する原子によって散乱・干渉が起きる。このようなX線の吸収から原子の化学状態や電子構造を調べることができる。 ※9　電子構造 固体内の原子・分子の配置に起因した電子の状態。周期的な結晶構造を持つ物質では、物質中の電子のエネルギーと運動量の関係が物質間の相互作用のためにエネルギー状態が帯状に広がったバンド構造を持つ。 ※10　透過型電子顕微鏡 観察の対象となる物質に電子を照射し、それを透過してきた電子を観察する顕微鏡。原子スケールで固体結晶の構造解析が可能。

平成28年7月1日

世界最高強度の透明樹脂の開発に成功
－新しい概念のバイオプラスチック開発、ガラス代替による軽量化社会構築を－

＜参考図＞

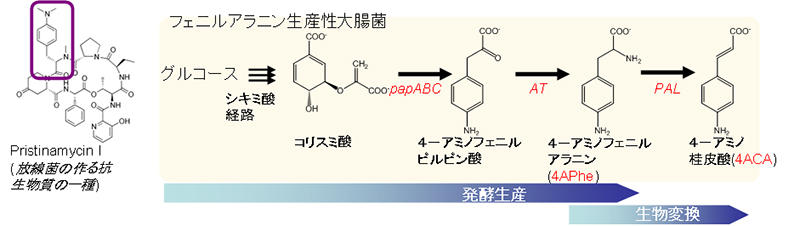

図１　４－アミノフェニルアラニンの構造を天然物（抗生物質）の化学構造（左）と組み換え大腸菌を用いた４－アミノ桂皮酸の合成ルート（ブドウ糖（グルコース）から４－アミノ桂皮酸を合成する経路）。

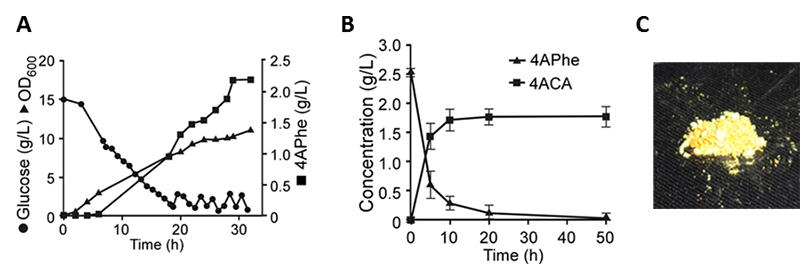

図２　Ａ．ブドウ糖（glucose）を原料とした４－アミノフェニルアラニン（４ＡＰｈｅ）の発酵生産．Ｂ．４ＡＰｈｅの４－アミノ桂皮酸（４ＡＣＡ）への変換反応．Ｃ．回収・精製したバイオマス由来４－アミノ桂皮酸

図３　４－アミノ桂皮酸からの４、４'－ジアミノトルキシル酸ジメチル（４番「バイオ由来芳香族ジアミン」：左ルート）および４、４'－ジアセトアミドトルキシル酸（６番「バイオ由来芳香族ジカルボン酸」：右ルート）の光反応による合成、および重縮合による芳香族ポリアミド（7番）の合成ルート。

図４　芳香族ポリアミドの合成直後の写真（左）、キャスト後に得られた透明フィルムの写真（中央）、繊維化後の写真（右）

表１　今回作成した透明樹脂と一般的な透明樹脂の物性 透明樹脂 重量 平均分子量 (x 10-4) 10% 重量減少 温度 (oC) ガラス 転移温度 (oC) ヤング率(GPa) 力学強度(MPa) 破断伸度 (%) 透明度 （吸収端波長) (%) 7 2.1 370 273 11.4 ± 1.6 356 ± 33 7.2 ± 3.7 93 (336 nm) 8 5.4 355 198 8.0 ± 0.3 163 ± 71 13.6 ± 6.8 81 (391 nm) 9 5.1-9.1 365-370 151-159 ND ND ND ND 10-C6 6.5 359 243 12.1 ± 4.1 407 ± 188 36.9 ± 19.1 87 (373 nm) 10-C7 6.2 358 250 10.7 ± 1.0 284± 42 17.3 ± 7.6 83 (370 nm) 10-C8 2.9 356 252 8.7 ± 1.0 223 ± 36 7.7 ± 2.7 90 (350 nm) ﾅｲﾛﾝ11 6.5 - 29 1.3 67 - - フッ素化ﾎﾟﾘｲﾐﾄﾞ 1 - - 292 3.3 114 - 87 フッ素化ﾎﾟﾘｲﾐﾄﾞ 2 - - 309 2.4 129 - 17 フッ素化ﾎﾟﾘｲﾐﾄﾞ 3 - - 327 2.9 122 - 87 ポリカーボネート 3.1 - 150 1.9 62 200 89 PMMA 9.3 - 121 2.3 60 3.1 90 ZEONEX® - - 140 2.4 63 - 91 ナノセルロース - - - 13 223 90 (ca. 310 nm)

＜用語説明＞

注１）バイオプラスチック 　植物や動物など生物に由来する再生可能な有機性資源（バイオマス）を原材料とするプラスチック。生体分子であれば石油由来でも、安全性、生分解性の意味で同等であるために広義のバイオプラスチックとされており、実際に流通している。これと区別する意味でバイオマスプラスチックという名称もあるが、バイオ燃料とは異なりカーボンを材料中に長期にストックすることが可能である。 注２）スーパーエンジニアリングプラスチック（スーパーエンプラ） 　特に強度に優れ、耐熱性のような特定の機能を強化してあるプラスチックの一群。耐熱温度が１５０℃以上であるものをスーパーエンジニアリングプラスチック（スーパーエンプラ）と呼ぶことが多く、その最もポピュラーなものがポリイミドである。 注３）遺伝子工学 　遺伝子を人工的に操作する技術。特に生物の自然な生育過程では起こらない人為的な型式で行うことを意味している。遺伝子導入や遺伝子組換えなどの技術で生物に遺伝子操作を行うことを一般に指す。甘味料であるアスパルテームは遺伝子工学的技術により大量生産したものであることから分かるように、生産物はすでに世の中で流通している状態にあり、プラスチックに用いても何の問題もない。 注４）光二量化 　光を吸収した結果、２つの分子が結合し１つの分子となる化学反応。２つの分子が十分近い距離にあり、かつ反応点の位置や向きが適切な状態にある必要があり、この反応を示す分子種は少ない。一方、桂皮酸類の光二量化は効率よく起こるため最も古くから知られる。特に、適切な結晶構造を持つ桂皮酸類はほぼ１００％の反応効率を示す場合がある。今回はこのケースである。 注５）キャスト法 　フィルムとして得たい物質を溶媒に溶かして得られた溶液を基盤の上に垂らすか吹き付けた後に乾かす方法。ポリイミドフィルムを得るためには、前駆体であるポリアミド酸の溶液を本方法で得たフィルムを熱処理によりイミド化するのが一般的である。ポリイミドそのものは高耐熱であり成形加工も困難であるが、前駆体のポリアミド酸の成形加工性が高いためにキャスト法によりフィルムを得ることができる。

＜論文名＞

" Ultra-strong, transparent polytruxillamides derived from microbial photodimers" 　（微生物性光二量体からの超高強度で透明なポリトルキシルアミド）

平成28年4月22日

MoS₂ナノリボンのエッジが示す特異な力学特性の観測に成功

ポイント

• 雷、加速度、ガス、臭気などの環境電磁界を計測するセンサーの開発に必要な要素技術として、機械共振器がある。
• ナノスケールの超薄型機械共振器として期待されている、単層2硫化モリブデン（MoS₂）・ナノリボンのヤング率測定に成功した。
• リボン幅が3nm以下になると、ヤング率がリボン幅に反比例して増加する特異な性質を発見した。
• リボンのエッジ部分における原子配列の座屈がエッジの強度を高める要因であることを、計算科学手法を用いて解明した。

【研究の背景】
　シリコンをベースとした半導体デバイスを凌駕する新奇ナノデバイスの開発、あるいは、加速度、ガス、雷などの環境電磁場を測定するセンサーの開発が精力的に行われている。このような開発に必要な要素技術として、機械共振器^[*1]がある。従来、高い剛性を持ち、かつ、高品位な結晶が得られることから水晶が機械共振器として用いられてきたが、近年、ナノスケールの超薄型機械共振器が求められており、その有力候補として単層2硫化モリブデン（MoS₂）のナノリボン（ナノメートルサイズの幅に切り出した帯状物質）が挙げられている。しかし、単層MoS₂ナノリボンの力学性質は、明らかになっていない。その理由として、物質の力学特性を理解するためには、力学的応答を測定すると同時に材料の結晶構造や形状を観察する必要があるが、そのような観察手法が確立されていないことが挙げられる。
　従来手法では、原子配列を直接観察できる透過型電子顕微鏡（TEM）にシリコン製カンチレバーを組み込んだ装置を用いて、カンチレバーの曲がりから測定対象材料に加えた力を求め、それによって生じた変位をTEM像で得ることで、ヤング率（変形しやすさ）を推量している。しかし、この測定法は、個体差があるカンチレバーのばね定数を正確に知る必要があり、かつ、サブオングストローム（1オングストローム（1メートルの100億分の1）より短い長さのスケール）の精度で変位を求める必要があるため、定量性が十分でないと指摘されている。

【研究の内容】
　大島教授らの研究グループは、2021年、TEMホルダーに細長い水晶振動子（長辺振動水晶振動子（LER）[^*2]）を組み込んで、原子スケール物質の原子配列とその機械的強度の関係を明らかにする「顕微メカニクス計測法」[^*3]を世界で初めて開発した。この手法では、水晶振動子の共振周波数が、物質との接触による相互作用を感じることで変化する性質を利用する。共振周波数の変化量は物質の等価バネ定数に対応しており、その変化量を精密計測すればナノスケール/原子スケールの物質の力学特性を精緻に解析できる。水晶振動子の振動振幅は27 pm（水素原子半径の約半分）と微小なため、TEMの原子像がぼやけることはない。この手法は、上述した従来手法の問題点を克服するものであり、結果として高精度測定を実現した。
　本研究では、この顕微メカニクス計測法を用いて、単層MoS₂ナノリボンの力学性質を測定した。特に、アームチェア構造のエッジを持つMoS₂ナノリボンに着眼し、そのヤング率の幅依存性について調べた。

　具体的には、単層MoS₂ナノリボンは、MoS₂多層膜の端にタングステン（W）チップを接触させ、最外層のMoS₂層を剥離することで作製した（図1）。図2に示す2枚は、それぞれ、同じ単層MoS₂ナノリボンを断面から観察したTEM像(2-1)と平面から観察したTEM像(2-2）であり、単層MoS₂ナノリボンが、MoS₂多層膜とWチップ間に担持した状態にあることが確認できる（図3のイラストを参照）。また、エッジ構造は、平面から観察したTEM像のフーリエパターンから判定でき、アームチェア構造であることが分かった。この平面から観察したTEM像から、ナノリボンの幅と長さを測定し、それに対応する等価ばね定数をLERの周波数変化量から求めることで、このナノリボンのヤング率を得た。図3右側のグラフは、異なるリボン幅に対するヤング率をプロットした結果である。
　同グラフから、リボン幅が3 nm以上では、ヤング率は166 GPa前後でほぼ一定であり、一方、リボン幅が2.4 nmから1.1 nmに減少すると、ヤング率は179 GPaから215 GPaに増加することがわかった。リボン幅の減少とともに物性へのエッジ構造の寄与が大きくなることを考慮すると、この結果は、エッジ強度が内部に比べて高いことを示す。
　さらに、このアームチェア構造を第一原理計算で調べ、アームチェア・エッジにおいてモリブデン（Mo）原子が座屈し、硫黄（S）原子へ電荷が移動しているという結果を得た。このことから、両原子間に働くクーロン引力が増加することによりエッジ強度が高くなったと説明できた。

　本研究成果は、2023年9月11日に科学雑誌「Advanced Science」誌のオンライン版で公開された。

【今後の展望】
　現在、雷、加速度、ガス、臭気などの環境電磁界を計測するセンサーの開発が精力的に行われている。このようなセンサーの開発に必要な要素技術の一つが機械振動子である。本研究の成果は、ナノスケールの超薄型機械的共振器の設計を可能にする。近い将来、これを用いたナノセンサーがスマートフォンや腕時計などに組み込まれ、個人がスマートフォンで環境をモニタリングしたり、匂いや味などの情報を数値としてとらえ、自由に伝えることができる可能性がある。

【論文情報】

【用語説明】
^[*1] 機械共振器
　材料には、ヤング率、その形状（縦、横、長さ）、質量によって決まる固有振動があり、これを共振周波数と呼ぶ。この共振周波数は、他の材料と接触したり、あるいは、ガス吸着などによる質量変化に応じてシフトする。そのため、この変化から、接触した材料の等価ばね定数や吸着したガスの質量を評価できる。このような評価法を周波数変調法という。本研究でも、周波数変調法によって、単層MoS₂ナノリボンのばね定数を算出している。

^[*2] 長辺振動水晶振動子（LER）
　長辺振動水晶振動子（LER）は、細長い振動子（長さ約3 mm、幅約0.1 mm）を長辺方向に伸縮振動させることで、周波数変調法の原理で金属ナノ接点などの等価バネ定数（変位に対する力の傾き）を検出できる。特徴は、高い剛性（1×10⁵ N/m ）と高い共振周波数（1×10⁶ Hz ）である。特に、前者は、化学結合の剛性（等価バネ定数）測定に適しているだけでなく、小さい振幅による検出を可能とすることから、金属ナノ接点を壊すことなく弾性的な性質を得ることができ、さらには、原子分解能TEM 像も同時に得られる点で大きな利点をもつ。

^[*3] 【参考】「世界初！ 個々の原子間の結合強度の測定に成功―強くて伸びる白金原子の鎖状物質―」(2021年4月30日 JAISTからプレスリリース)
　https://www.jaist.ac.jp/whatsnew/press/2021/04/30-1.html

令和5年9月19日

　サスティナブルイノベーション研究領域の宮田 全展助教が第19回日本熱電学会学術講演会において優秀講演賞を受賞しました。

　日本熱電学会学術講演会は、熱電科学 · 技術、アルカリ温度差電池（AMTEC）、熱光電池（TPV）などに関する材料、素子、デバイス、モジュール、アセスメント等について幅広く議論するものです。優秀講演賞は、熱電科学、工学と技術の発展に貢献しうる優秀な講演論文を発表した者に授与されます。
　今回、第19回日本熱電学会学術講演会は令和4年8月8日から10日にかけて新潟県長岡市のアオーレ長岡にて開催されました。

■受賞年月日
　令和4年8月10日

■講演題目
　二元系リン化物 AgP₂ の電子・フォノン物性と Ag 原子の大きな非調和フォノン散乱

■受賞対象となった研究の内容
　蒸気タービンによるエネルギー回収が困難な低温排熱から、エネルギー回収をおこなえる熱電変換材料が注目を集めています。中でも、リンPを主成分としたリン化物が候補物質として近年注目を集めつつありますが、格子熱伝導率が高いことが問題の一つとなっています。
　本研究では、合成したリン化物AgP₂が高いHall移動度と低い格子熱伝導率を両立することを発見し、その起源がキャリアの長い緩和時間、軽い有効質量、およびAg-Pの異方的結合・質量差によって引き起こされるAg原子の大きな非調和フォノン振動であることを、実験と第一原理電子・フォノン計算の両面から明らかにしました。これにより、「Ag原子が異方的結合をもつAg-P化物は、Agの非調和振動により低い格子熱伝導率を示す」という新たな材料設計指針を確立することに成功しました。

■受賞にあたって一言
　この度、日本熱電学会より優秀講演賞を賜りまして大変光栄に思います。今回の受賞を励みに、当該研究分野の発展により貢献できるよう邁進してまいります。本研究の推進にあたり数多くのディスカッション・ご助言をいただきました小矢野幹夫教授をはじめ、研究室の学生の皆様、熱電学会関係各所の皆様に、この場を借りて厚く御礼申し上げます。また。本研究は日本学術振興会（JSPS）科研費 JP20K15021の助成を受けて実施されました。感謝御礼申し上げます。

令和4年8月18日

国立大学法人 北陸先端科学技術大学院大学 国立大学法人 金沢大学

ナノ物質の強度を決める表面１層の柔らかさ
―電子顕微鏡観察下での金属ナノ接点のヤング率測定―

ポイント

• 金ナノ接点の物質強度（ヤング率）は接点が細くなると減少した。
• 独自開発の顕微メカニクス計測法でこの計測実験に成功。
• 最表面層のヤング率のみがバルク値の約1/4に減少。
• ナノ電気機械システム(NEMS)の開発に指針を与える成果である。

　金属配線のサイズが数nmから原子スケールレベル（金属ナノワイヤ）になると、量子効果や表面効果によって物性が変化することが知られている。金属ナノワイヤの電気伝導は、量子効果によって電子は特定の決められた状態しか取れなくなるためその状態数に応じた値になること、つまり、コンダクタンス量子数（2e²/h (=12.9 kΩ^-1)；e: 素電荷量、h: プランク定数）の整数倍になることが明らかになっている。近年、センサーへの応用が期待されナノ機械電気システムの開発が進められており、金属ナノワイヤを含むナノ材料のヤング率などといった機械的性質の理解が課題となっている。この解決に、例えば、透過型電子顕微鏡（TEM）にシリコン製カンチレバーを組み込んだ装置を用いて、カンチレバーの曲がりから金属ナノワイヤに加えた力を求め、それによって生じた変位をTEM像で得ることで、ヤング率が推量されている。しかし、この測定法は、個体差があるカンチレバーのばね定数を正確に知る必要があり、かつ、サブオングストロームの精度で変位を求める必要があるため、定量性が十分でないと指摘されている。

　本研究チームは、原子配列を直接観察できる透過型電子顕微鏡（TEM）のホルダーに細長い水晶振動子（長辺振動水晶振動子（LER）^[*1]）を組み込んで、原子スケール物質の原子配列とその機械的強度の関係を明らかにする顕微メカニクス計測法を世界で初めて開発した（図１上段）。この手法では、水晶振動子の共振周波数が、物質との接触で相互作用を感じることによって変化することを利用する。共振周波数の変化量は物質の等価バネ定数に対応するので、その変化量を精密計測すればナノスケール/原子スケールの物質の力学特性を精緻に解析できる。水晶振動子の振動振幅は27 pm（水素原子半径の約半分）で、TEMによる原子像がぼやけることはない。この手法は、上述した従来の手法の問題点を克服しており、高精度測定を実現している。

　本研究では、[111]方位を軸とした金ナノ接点（金[111]ナノ接点）をLER先端と固定電極間に作製し（図１上段参照）、この金[111]ナノ接点を一定速度で引っ張りながら構造を観察し、同時に、その電気伝導、および、ばね定数を測定した（図１下段）。金[111]ナノ接点は砂時計のようなくびれをもつ形状であり、0.24nm引っ張る度により狭い断面をもつ(111)原子層１層がくびれに挿入されることで段階的に細くなることを観察した。これは、図１下段のグラフで電気伝導がほぼ0.24nm周期で階段状に変化することに対応していた。この事実から、挿入された(111)原子層の等価ばね定数を挿入前後の等価ばね定数の差分から算出することができ、さらに、この(111)原子層の形状やサイズを考慮することでヤング率を見積もった。なお、28回の引っ張り過程を測定して可能な限り多数のヤング率を見積もることで統計的にサイズ依存性を求めた（図２）。その結果、ヤング率は、サイズが2 nm以下になると、サイズが小さくなるとともに約80 GPaから30 GPaへと徐々に減少した。この結果から、最外層のヤング率が約22 GPaと、バルク値（90GPa）の約1/4であることを見出した。このような材料表面の強度は、ナノ電気機械システム(NEMS)の材料設計でも考慮すべき重要な特性である点で大きな成果である。

図1
（上段）金ナノコンタクトの等価ばね定数を計測する顕微メカニクス計測法。透過型電子顕微鏡（TEM）を用いて金ナノ接点の構造観察をしながら、長辺振動水晶振動子（LER）を用いて等価ばね定数を計測できる。
（下段）（左）金ナノ接点の引っ張り過程における変位に対する電気伝導及び等価ばね定数の変化を示すグラフ。（右）変位Aと変位Bで得た金ナノ接点のTEM像と最もくびれた断面の構造モデルを示す。黄色が内部にある原子、青が最表面原子である。

図2
金[111]ナノ接点の引っ張り過程を28回測定して、統計的に求めた金[111]ナノ接点ヤング率のサイズ依存性である。横軸は、断面積である。赤丸が実験値であり、誤差は、同じ断面の金(111)原子層に対して得られたヤング率のばらつきを示す。青丸は、第一原理計算によって得た結果である。

【論文情報】

【用語説明】
^[＊1] 長辺振動水晶振動子（LER）
　長辺振動水晶振動子（LER、図１参照）は、細長い振動子（長さ約3 mm、幅約0.1 mm）を長辺方向に伸縮振動させることで、周波数変調法の原理で金属ナノ接点などの等価バネ定数（変位に対する力の傾き）を検出できる。特徴は、高い剛性（1×10⁵ N/m）と高い共振周波数（1×10⁶ Hz）である。特に、前者は、化学結合の剛性（等価バネ定数）測定に適しているだけでなく、小さい振幅による検出を可能とすることから、金属ナノ接点を壊すことなく弾性的な性質を得ることができ、さらには、原子分解能TEM像も同時に得られる点で大きな利点をもつ。

令和4年4月11日

　公益財団法人 藤森科学技術振興財団の研究助成にサスティナブルイノベーション研究領域の高田 健司助教の研究課題が採択されました。

　藤森科学技術振興財団は、「より快適な社会の実現」に向けて社会の重要課題の解決に指針を与えるような先進的、萌芽的な機能（はたらき・しくみ）創造につながる科学技術研究へ幅広い助成を行っています。

＊詳しくは、藤森科学技術振興財団ホームページをご覧ください。

• 採択期間：令和4年4月～令和5年3月
• 研究課題名：「バイオ由来ヒドロキシ酸とイタコン酸をベースとした環境分解型光変形材料の開発」
• 研究概要：本研究では、バイオ由来材料である桂皮酸系ポリエステルを強靭化させるために、イタコン酸系ポリアミドとの共重合手法を新たに開発し、環境低負荷な高機能材料の開発を目的としています。バイオ由来ヒドロキシ酸である桂皮酸をポリエステルとした材料は紫外線に対して物性を変化させる性質を有するため、古くから機能性バイオベースポリマーとして注目されてきました。この機能性材料であるポリ桂皮酸に同じくバイオベース原料として知られるイタコン酸を分子構造中に組み込み、環境分解性に優れた機能材料を開発します。
• 採択にあたって一言：本研究課題を採択頂き大変嬉しく存じます。また、藤森科学技術振興財団および本助成の選考委員会の皆様に深く感謝申し上げます。本研究成果が、近年のプラスチックごみ問題等に資するものになるよう精進してまいります。また、本研究に関して多大なアドバイスをいただいた金子達雄教授はじめ、様々な知見を頂いた研究室の皆様、および研究協力者の方々にこの場をお借りして厚く御礼申し上げます。

令和4年4月8日

国立大学法人筑波大学 国立大学法人北陸先端科学技術大学院大学

ダイヤモンドのNV中心を用いた温度計測に成功
～非線形光学による新しい量子センシングの可能性～

【研究代表者】

筑波大学 数理物質系
　長谷 宗明教授
北陸先端科学技術大学院大学 応用物理学領域
　安 東秀准教授

【研究の背景】
　温度センサーは、エアコン、冷蔵庫、自動車エンジン、パソコンなどさまざまな電子機器に使用されており、温度管理や機器の性能維持に重要な役割を果たしています。温度センサーにはさまざまな種類がありますが、大きくは接触型と非接触型に分類されます。接触型の温度センサーには抵抗温度計、サーミスタ、熱電対などが用いられ、一方、非接触型の温度センサーには量子センサー^注１）が主に使われています。
　特に、ダイヤモンド中の窒素−空孔（NV）中心^注２）を用いた非接触型量子センサーは、NV中心における量子準位間発光の共振マイクロ波周波数が温度によって変化することを原理とし、高空間分解能・高感度を必要とする細胞内計測や、デバイス評価装置のセンサーへの応用などが期待されています。ダイヤモンドのNV中心は、置換型窒素原子と炭素原子の隣の空孔からなる原子状欠陥（図1挿入図）です。
　表面近傍（深さ数十ナノメートル）にNV中心を導入するには、一般に窒素イオン注入と高温アニールの組み合わせがよく用いられます。近年、ダイヤモンドのNV中心は、発光など豊かな光物性から、量子計算のためのフォトニックデバイス技術、単一光子源などへの応用が期待され、高い注目を集めています。さらに、ダイヤモンドのNV中心を用いた量子センシングが注目され、電場（電流）、磁場（スピン）の計測や、温度センサーに利用されています。一方、結晶の対称性、中でも空間反転対称性^注３）の有無は、物質の光学的性質を決定する上で重要な役割を担っています。本研究チームは近年、ダイヤモンド結晶にNV中心を人工的に導入し、ダイヤモンド結晶の反転対称性を破ることで、2次の非線形光学効果である第二高調波発生（SHG）^注４）を発現することを報告しました^a）。
　今回、本研究チームは、NV含有ダイヤモンド結晶に赤外域の超短パルスレーザーを照射することで、第二高調波、および第三高調波の発光強度の温度依存性について研究し、非線形光学効果に基づいた温度センサーとしての可能性を探りました。

【研究内容と成果】
　本研究チームは、フェムト秒（1000兆分の1秒）の時間だけ波長800nmで瞬く超短パルスレーザー^注５）を波長1350nmの赤外パルス光に変換し、NV中心を導入した高純度ダイヤモンド単結晶に励起光として照射しました。これにより、ダイヤモンドの表面近傍から発生したカスケード型第三高調波（cTHG）と第二高調波の強度変化を、20℃～300℃の温度範囲で調べました。図2は、20℃（室温）から240℃までのさまざまな温度でNV含有ダイヤモンド結晶から得られた典型的な発光スペクトルを示します。室温の20℃においては、複屈折性を有するNV含有ダイヤモンド試料の角度を調整することにより、ほぼ完全な位相整合^注６）が精巧に行われました。この時、SHGについては約4.7 × 10^-5、cTHGについては約3.0 × 10^-5の光変換効率が得られています。しかし、温度上昇に伴い、SHG および cTHG の強度は急激に減少することが分かります。
　また、20℃から300℃までの非線形発光の温度同調曲線を、さらに光学調整を行わずに20℃の間隔で記録したところ、SHGとcTHGの積分強度は、低温領域（100℃以下）では、ほとんど温度変化しないことが分かりました。しかし、高温領域（150℃から300℃）では、SHG強度、cTHG強度ともに温度の上昇とともに急激に低下し、室温で得られる信号強度に比べてほぼ1桁低い信号強度が観測されました。一方、NV中心を導入する前の純粋なダイヤモンド結晶のTHG強度は、温度の上昇とともにゆっくり減少することが分かりました。ダイヤモンド結晶では、屈折率の温度変化による位相不整合により、格子温度の上昇に伴ってSHG強度が減少したと考えられます(図3)。このように、NV含有ダイヤモンドのSHGから得られる温度センサーとしての感度（dI/dT=0.81%/℃）は、高純度ダイヤモンドのTHGから得られる温度感度（dI/dT=0.25%/℃）よりも３倍以上大きく、非線形光学効果に基づいた温度センシング技術開発への大きな可能性を示すものでした。

【今後の展開】

　本研究チームは、２次の非線形光学効果である第二高調波発生や電気−光学効果を用いた量子センシング技術を深化させ、最終的にダイヤモンドを用いたナノメートルかつ超高速時間領域（時空間極限領域）での量子センシングの研究を進めています。NV含有ダイヤモンドにおいては、NV中心の配向をそろえることでSHGの変換効率が高まると期待されます。また、NV含有ダイヤモンドは、チップ状に加工することで、走査型プローブ顕微鏡のプローブとしての役割も果たし、さまざまな先端材料に対して有効なナノメートル分解能をもつ温度センサーを実現できる可能性を秘めています。今後は、フェムト秒（1000兆分の１）パルスレーザー技術が持つ高い時間分解能と、走査型プローブ顕微鏡^注7）が持つ高い空間分解能とを組み合わせ、ダイヤモンドのNV中心から引き出したSHGなどの２次の非線形光学効果が、電場や温度のセンシングに幅広く応用できることを示していきます。

【参考図】

図2．実験結果
第二高調波発生（SHG）とカスケード型第三高調波発生（cTHG）スペクトルの結晶温度依存性。五つの値：20℃（室温）、90℃、160℃、200℃、240℃に、黒、濃い赤、オレンジ、緑、紫の線が対応する。

【用語解説】

注１）量子センサー
　量子化した準位や量子もつれなどの量子効果を利用して、磁場、電場、温度などの物理量を超高感度で計測するセンサーのこと。
注２）窒素−空孔（NV）中心
　ダイヤモンドは炭素原子から構成される結晶だが、結晶中に不純物として窒素（Nitrogen）が存在すると、そのすぐ隣に炭素原子の抜け穴（空孔：Vacancy)ができることがある。この窒素と空孔が対になった「NV（Nitrogen-Vacancy）中心」は、ダイヤモンドの着色にも寄与する色中心（カラーセンター）と呼ばれる格子欠陥となる。NV中心には、周辺環境の温度や磁場の変化を極めて敏感に検知して量子状態が変わる特性があり、この特性をセンサー機能として利用することができる。このため、NV中心を持つダイヤモンドは「量子センサー」と呼ばれ、次世代の超高感度センサーとして注目されている。
注３）空間反転対称性
　三次元空間の直交座標系(x, y, z)において、結晶中の全ての原子を(x, y, z) → (-x, -y, -z)と反転操作しても元の結晶と完全に一致すること。
注４）第二高調波発生
　同じ周波数（波長）を持つ二つの光子が非線形光学結晶に入射すると、入射した光子の2倍の周波数（半分の波長）の光が発生する現象のこと。２次の非線形光学効果（電場振幅の二乗に比例する効果）の一種である。同様に、第三高調波発生は三つの光子から入射した光子の3倍の周波数の光が発生する3次の非線形光学効果である。
注５）超短パルスレーザー
　パルスレーザーの中でも、特にパルス幅（時間幅）がフェムト秒以下の極めて短いレーザーのことをいう。光電場の振幅が極めて大きいため、２次や３次の非線形光学効果を引き起こすことができる。
注６）位相整合
　基本波レーザー光とそれから発生する第二高調波（或いは第三高調波）の位相速度が一致することである。位相整合を満たす方法として、複屈折性を有する結晶の角度を回転させることで二つの異なる波長に対する屈折率を位相整合条件に一致させることができる。位相不整合が起こると第二高調波の強度が減少することが知られている。
注７）走査型プローブ顕微鏡
　小さいプローブ（探針）を試料表面に近接させ、探針を表面に沿って動かす（走査する）ことで、試料の原子レベルの表面構造のみならず、温度や磁性などの物理量も画像化できる顕微鏡である。

【研究資金】
　本研究は、国立研究開発法人 科学技術振興機構 CREST「ダイヤモンドを用いた時空間極限量子センシング」（グラント番号：JPMJCR1875）（研究代表者：長谷 宗明）による支援を受けて実施されました。

【参考文献】
a) Aizitiaili Abulikemu, Yuta Kainuma, Toshu An, and Muneaki Hase, 2021, Second-harmonic generation in bulk diamond based on inversion symmetry breaking by color centers. ACS Photonics 8, 988-993 (doi:1021/acsphotonics.0c01806).

【掲載論文】

令和4年3月9日

　公益財団法人 松籟科学技術振興財団の研究助成に環境・エネルギー領域の高田 健司助教の研究課題が採択されました。

　松籟科学技術振興財団では、科学技術の振興に貢献するため、科学技術、特に天然物の有効利用、生理活性物質、有機新素材及び電子材料等、同財団の指定する課題分野にて優れた研究に携わる研究者への助成を行っています。

＊詳しくは、松籟科学技術振興財団ホームページをご覧ください。

■研究者名
　環境・エネルギー領域　高田 健司助教

■採択期間
　令和4年4月～令和5年3月まで

■研究課題名
　バイオマス由来ヒドロキシ酸を基盤としたフォトメカニカル材料の開発

■研究概要
　フォトメカニカル材料は光によって材料の形状・形態を大きく変化させることが可能であり、古くからスマートマテリアルとしての利用が注目されていました。また、エネルギー効率の良い光を用いるという点からサスティナブルマテリアルとしても注目されており、その物性の精密制御や機能化法の確立が急務の課題となっています。本研究では、主鎖に桂皮酸を有するポリエステルの特徴的な構造に対して、リビング重合によるブロック／グラフトポリマー化による柔軟性の精密コントロールを達成し、多様な刺激応答性能を有するバイオベースプラスチックの提案を目的としています。

■採択にあたって一言
　本研究課題を採択頂き大変嬉しく存じます。また、松籟科学技術振興財団、および本助成の選考委員会の皆様に深く感謝申し上げます。本研究が、地球の環境・エネルギー問題に資するものになるよう邁進してまいります。また、本研究に関して多大なアドバイスをいただいた金子達雄教授はじめ、様々な知見を頂いた研究室の皆様、および研究協力者の方々にこの場をお借りして厚く御礼申し上げます。

令和3年12月28日

　公益財団法人 小笠原敏晶記念財団の研究助成「一般研究助成」に環境・エネルギー領域の高田 健司助教および物質化学領域の木田 拓充助教の研究課題が採択されました。

　小笠原敏晶記念財団では、わが国の産業の発達に寄与することを目的として、理学・工学の領域において健全な発展の一助となる助成活動が行われています。一般研究助成は、高分子分野における、新素材・加工技術・新機能に関する研究開発に対して助成する制度です。

＊詳しくは、小笠原敏晶記念財団ホームページをご覧ください。

• 採択期間：令和4年4月～令和5年3月
• 研究課題名：主鎖型ポリ桂皮酸ブロックポリマーのミクロ相分離構造の制御と光変形性の精密制御
• 研究概要：光エネルギーを運動エネルギーへと変換することができる光変形性材料はサスティナブルマテリアルとして注目されており、その変形挙動の制御や機能化法の確立が急務の課題となっています。本研究では、私たちが従来から研究してきた光応答性材料の開発と、有機分子触媒を利用したリビング重合技術を発展させ、ポリマーのミクロ相分離にもとづく多彩な変形挙動を有した新しい光応答材料の創出を目的としています。
• 採択にあたって一言：本研究課題を採択頂き大変嬉しく存じます。また、小笠原敏晶記念財団、および本助成の選考委員会の皆様に深く感謝申し上げます。本研究が、地球の環境・エネルギー問題に資するものになるよう邁進してまいります。また、本研究に関して多大なアドバイスをいただいた金子達雄教授はじめ、様々な知見を頂いた研究室の皆様、および研究協力者の方々にこの場をお借りして厚く御礼申し上げます。

• 採択期間：令和4年4月～令和6年3月
• 研究課題名：重水素化プローブ分子鎖の直接観察による高分子材料の結晶化機構に与える分子量分布の影響の解明
• 研究概要：高分子材料において、分子量分布(分子鎖長分布)は材料物性を決定する最も重要な分子パラメータの一つです。我々の日常生活で多く利用されているポリエチレン(PE)は分子鎖が部分的に結晶化する結晶性高分子に分類され、分子量分布の平均値や分散度の違いで結晶度や結晶厚など結晶構造が著しく変化し、結果として材料物性に大きな違いが現れます。従来の研究においても、分子量分布の形状と結晶構造の関係についてはさまざまな報告が行われてきましたが、具体的にどの分子量成分が、どのように結晶構造の形成に影響を与えているかを理解することができませんでした。本研究では、重水素化プローブ法という技術を用いることで、特定の分子量成分の結晶化挙動を独立かつ直接に観察します。具体的には、母材として用いる分子量分布が広い軽水素化PEに対して、特定の分子量の重水素化PEを微量添加することで、特定の分子量成分のみが重水素化された試料を調製します。分光測定を用いることで軽水素化PEと重水素化PEを別々に検知することができるため、特定の分子量成分の結晶化挙動を直接観察することができ、結晶化機構に対する分子量分布の影響を解明することが期待されます。

令和3年10月26日

　公益財団法人 泉科学技術振興財団の研究助成に環境・エネルギー領域の高田 健司助教の研究課題が採択されました。

　泉科学技術振興財団では、科学技術の振興を図り、もって社会経済の発展に寄与することを目的として、高度機能性材料及びこれに関連する科学技術の基礎研究分野における真に独自の発想に基づく新しい研究に対して助成を行っています。

＊詳しくは、泉科学技術振興財団ホームページをご覧ください。

■研究者名
　環境・エネルギー領域　高田 健司助教

■採択期間
　令和3年10月～令和4年9月

■研究課題名
　高靭性バイオポリアミドを用いた自己支持性ナノ薄膜の作製と有機ELデバイスへの応用

■研究概要
　眼鏡やディスプレイパネルに用いられるアクリル樹脂やポリカーボネートなどの透明樹脂は、有機ガラスと呼ばれ、様々な材料化の研究が行われています。一方で、材料の透明性の高さと力学物性（破壊強度、弾性率、靭性）はトレードオフの関係であり、高い透明性を維持しながらも高い力学強度を発揮する材料の開発は急務の課題でした。当研究課題では、これまでに開発したバイオ由来トルキシル酸という特殊な構造を持つポリアミドが透明な非晶性高分子でありながら極めて高い靭性を示すという研究成果を発展させ、これらの薄膜化の技術の確立とそれを用いたデバイス化の検討を行うことでバイオベース発光有機ELデバイスの試作検討を目的としています。

■採択にあたって一言
　本研究課題を採択頂き大変嬉しく存じます。泉科学技術振興財団、および本助成の選考委員会の皆様に深く感謝申し上げます。近年、様々なバイオ由来材料が注目されている中で当研究が採択されたことは、それだけ重要な課題であるとご判断いただけたものと存じます。また、本研究に関して多大なアドバイスをいただいた金子達雄教授はじめ、様々な知見を頂いた研究室の皆様、および研究協力者の方々にこの場をお借りして深く御礼申し上げます。これを励みに研究を加速できればと思います。
