北陸先端科学技術大学院大学 科学技術振興機構（JST）

パターン形成：分割現象における「対称性の破れ」を実証

【ポイント】

• 水の蒸発によって現れるパターン形成「界面分割現象」の新たな特徴を発見
• ポリマー分散液の蒸発界面が複数に分割するとき、「対称性の破れ」が現れることを実証
• 生体組織など自然界に見られる非対称なパターン形成の理解に有用

【研究概要】

　自然界には様々な幾何学パターンがあり、例えば雪の結晶の形は、気温と水蒸気の量で多様に変化する。また、乾燥環境は水の蒸発を引き起こし、生物であればその成長過程で非対称なパターンをつくる。これまで、この幾何学性や非対称性について、数理的な解釈がなされてきたものの、物理化学的実験に基づいた再現はなされてこなかった。一方、桶葭准教授らの研究グループはこれまでに、ポリマー水分散系の蒸発界面に着目し、散逸構造「界面分割現象」を報告してきた (※1)。これは、ポリマー水溶液などの粘性流体を明確な境界のある有限空間から乾燥環境下におくと、一つの蒸発界面が複数の界面に分割される幾何学化現象である。ここで、空間軸の一つを1ミリメートル程度の隙間にすることで毛管現象^{[用語解説4]}の物理条件が制御された空間となる。さらに、一定温度下で水の蒸発を一方向になるよう設定すると、蒸発界面直下の濃密なポリマーの密度がゆらぎ、複数の特異的位置でポリマーが析出して界面分割する。具体的には、多糖^{[用語解説5]}の水溶液を乾燥環境下におくと、まるで界面から芽が出るようにセンチメートル単位で多糖が析出し界面が複数に分割される。ここでは、ミクロ構造の秩序化と同時に、マクロなパターンが現れることが分かっていた。しかし、非平衡で開放的な蒸発界面から引き起こされる実際の分割現象は、核形成位置の平均的情報は得られるものの、その不確定さのため複数の核形成メカニズムについては未解明な特徴が多かった。
※1. https://www.jaist.ac.jp/whatsnew/press/2023/09/22-1.html

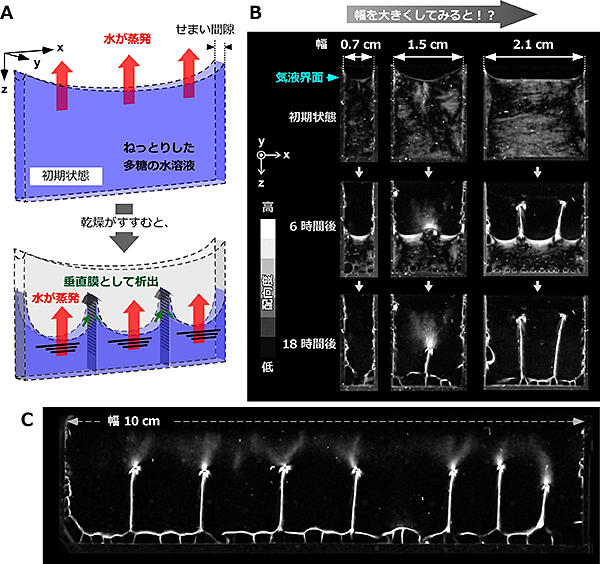

　そこで今回、ポリマー分散液の一つの蒸発界面が、二つ、もしくは三つに分割される空間条件に焦点をあて、その核形成位置を詳細に検討した（図A）。確率統計論を通した界面科学的な解析から、それぞれの分割数に対して、「対称性の破れ」と「非同期性」が現れ、相互に関係し合う特徴であることが分かった。核の位置については平均化による統計評価ではなく、結果に対する場合分けを通し、特徴的な「ずれ」を評価した（図B）。すると、分割点の位置には偏りがあり、セル幅に対して均等に半分、もしくは均等に三分の一に分割するわけではない、という基本原理が明らかになった。実際、二分割される場合、核はセル幅の中心ではなく、中心からずれた位置に形成される傾向となった。この「ずれ」は、セル幅を少しずつ大きくすると顕著に現れ、三分割される場合、2番目の核形成が起こるタイミングや位置に大きく影響し、非同期性として現れた。この「対称性の破れ」と「非同期性」は、時間発展の現象理解に重要である（図C）。

　また、この核間隔は、ポリマー水溶液の液相と空気の界面における毛管長が影響する。今回の実証実験では、粘性流体として多糖キトサン^{[用語解説6]} の水分散系を用いており、５～８ミリメートル程度の間隔であった。これまでにいくつかの多糖でも分割現象は実証されており、研究グループは現在、様々な化学種・物質群への拡張や現象の特徴的メカニズムの解明を進めている。これらを通して、自然界にも通ずるパターン形成の普遍的理解が期待される。

　本成果は、2025年6月4日に科学雑誌「Advanced Science」誌（WILEY社）のオンライン版で公開された。なお、本研究は、国立研究開発法人科学技術振興機構（JST） 創発的研究支援事業（JPMJFR201G）、日本学術振興会科研費 基盤研究B（JP23K21136）、日本学術振興会科研費 新学術領域研究（JP22H04532）、および公益財団法人旭硝子財団 若手継続グラントの支援のもと行われた。

【今後の展開】

　生物を含め自然界には多様な散逸構造が在り、対称性の破れを明確に扱うことは重要である。パターン形成に関する歴史的研究にはチューリングパターン^{[用語解説7]}などがあり、ソフトマテリアルを題材とした研究例も多い。これは、生物における自己組織化の理解や実空間におけるマテリアル設計に重要なテーマと認識されているためでもある。今回のような実検証を通じたパターン形成の理解が進めば、今後、高分子科学、コロイド科学、界面科学、材料科学、流体力学、非平衡科学、生命科学などの分野への進展に留まらない。実時空間と仮想時空間を通した数理科学、シミュレーション、データサイエンスなどとの融合によって、パターン形成の理解と材料設計に有用と期待される。

【論文情報】

【用語解説】

令和7年6月4日

国立大学法人長崎大学 国立大学法人東京大学大学院総合文化研究科 国立大学法人北陸先端科学技術大学院大学

分子自己集合の常識が覆る！？
自己集合で低対称な分子集合体を形成できることを発見

ポイント

• 分子自己集合によるC₁対称性分子集合体の形成を発見し、分子低対称化に基づく光物性変化を確認した。
• 低対称な分子集合体の形成は大きなエントロピーロスを伴うため、分子自己集合で得ることは困難だと考えられていた。
• 低対称構造を有する分子集合体を得るための新たなアプローチを提供し、低対称構造に基づく新奇機能性材料の創出につながる可能性がある。

【研究の背景】

　分子自己集合は自然界で一般的に観測される現象であり、小さな分子がひとりでに集まって巨大な集合構造が構築される現象のことを指します。身近な例では雪の結晶が成長する過程がそうであり、規則的で様々な形状を持つ美しい雪の結晶が報告されています。近年では新しい材料を作り出す手法にこの分子自己集合を取り入れる試みが盛んであり、自己集合性化合物に関する研究はノーベル化学賞の有力候補とされています（図1）。

図1. 金属イオンと有機分子の自己集合によって得られる分子集合体の例

　自己集合性化合物の一番の特徴は、雪の結晶でも見られるような、規則的で美しく対称性の高い構造です。これは、分子自己集合の過程が系の乱雑さを表す指標であるエントロピーを大きく減少させる反応であるため、自己集合によるエントロピーの損失を少しでも抑えるため、生成物の構造は高配置エントロピーをもつ対称性の高い構造体になりやすいことに由来しています。自然界では自己集合によって形成する酵素やDNAが生体活動を司っていますが、人類はまだそれらに匹敵するような洗練された機能をもつ自己集合性化合物を合成できていません。この理由は、酵素やDNAが人工的な自己集合性化合物と異なり、低対称で高い複雑性を持つ集合体であるためです。自己集合によって様々な集合構造が合成できることが当たり前となった今日では、自然界で達成されている複雑な仕組みを人工分子系でも達成するため、得られる分子集合体を低対称化する試みや複雑性を付与する研究が盛んに行われています。

【研究内容】

　酵素やDNAは水素結合や分子間相互作用のような弱い会合力の協同作用によって自己集合構造を形成しています。研究グループは、自己集合の仕組みに弱い会合力の協同作用を取り入れることで、新しいタイプの分子集合体の合成を探索しました。その結果、水素結合能を持つ有機分子とカチオン性遷移金属錯体（注1）の組み合わせから、通常の自己集合では得ることが困難な最も対称性の低いC₁の分子対称性を持つ分子集合体が得られることを発見しました（図2）。

図2. 有機化合物と遷移金属錯体を用いたC1対称性分子集合体の形成

　さらに、分子自己集合によって遷移金属錯体の物性が大きく変化することも明らかにしました。遷移金属錯体が有機分子と分子集合体を形成すると、金属錯体の発光特性が大きく向上（高エネルギー化・高効率化・長寿命化）しました。次に研究グループは、用いた遷移金属錯体が2種類の光学異性体の混合物であることに目をつけ、低対称な分子集合構造がキラル光学特性（注3）に与える影響を調べました。その結果、分子自己集合に基づく低対称化（Symmetry-breaking assembly）によって、キラルな遷移金属錯体から観測される円偏光発光の異方性因子g_lum値が向上することを明らかにしました（図3）。類似な遷移金属錯体を用いてもSymmetry-breaking assemblyを伴わない場合はg_lum値に変化がなかったことから、このg_lum値の変化は低対称構造に由来する物性変化であると結論しました。

図3. 分子低対称化にともなうキラル光物性の変化

【今後の展開】

　従来の分子自己集合では、得られる化合物の構造は対称性の高い構造という常識があり、低対称構造体を自己集合によって合成することは困難とされてきました。本研究では分子自己集合の常識を覆し、C₁対称性を持つ分子集合体を得ることに成功し、その低対称構造に由来する特徴的な物性変化も明らかにしました。この研究成果は、低対称構造を有する分子集合体を得るための新たなアプローチを提供するだけでなく、低対称な分子集合体を用いた機能性材料の礎となる可能性があります。

【謝辞】

　本研究は、科研費「若手研究（課題番号：JP19K15589）」、科研費「基盤研究C（課題番号：JP20K05542）」「新学術領域研究「配位アシンメトリー」（課題番号：JP19H04569、JP19H04587）」、「新学術領域研究「水圏機能材料」（課題番号：JP22H04554）」、「文部科学省 マテリアル先端リサーチインフラ（課題番号：JPMXP1222JI0014）」、JSPS国際交流事業「ナノ空間を反応場・デバイスとして活用する物質科学国際拠点の構築」（整理番号R2906）、長崎大学卓越大学院プログラム（整理番号1814）、日揮・実吉奨学会研究助成、野口遵研究助成、小笠原敏晶記念財団一般研究助成、泉科学技術振興財団研究助成、高橋産業経済研究財団研究助成
　の支援により実施されました。

【発表雑誌】

【用語解説】

令和5年1月16日

リチウムイオン２次電池用シリコン負極を大幅に安定化する
自己修復型ポリマーコンポジットバインダーを開発

ポイント

• リチウムイオン２次電池の高容量化のため、シリコン負極が注目されているが、シリコン粒子の大きな体積変化等の問題によって安定した充放電が困難となっている。
• リチウムイオン２次電池用シリコン負極を安定化する目的で、BIAN（ビスイミノアセナフテン）構造を有する共役系高分子とポリアクリル酸との水素結合ネットワークから成るコンポジットバインダーを開発した。
• アノード型ハーフセルを構築し充放電特性を評価したところ、600サイクル後に2100 mAhg^-1を維持し、極めて高い安定性を示した。
• 充放電後における界面抵抗が極めて低いことや、充放電後の負極の構造的耐久性も高く、劣化は極めて軽微であることが分かった。
• 高容量放充電技術の普及を通して社会の低炭素化に寄与する技術への展開が期待される。

【背景と経緯】

　リチウムイオン２次電池開発においては、EV車の更なる普及を見据えたエネルギー密度の向上を目的として、従来型負極であるグラファイトの理論放電容量を大幅に上回るシリコンの活用に関心が高まっており、カーボンニュートラルの見地からも高容量蓄電池の早期実用化が望まれている。また、シリコンは地殻に豊富に含まれる元素でありコスト面の利点が明白で、元素戦略の観点からも活用が期待される。
　一方、シリコン負極においては、充放電時における大幅なシリコン粒子の体積変化が問題となっており、シリコン粒子の大幅な体積膨張による破断などの問題がある。また、充放電によってシリコン上に形成された界面被膜の破壊、集電体からの剥離、シリコン上に生成するクラック上の新たなシリコン面からの電解液の分解による厚いSEI被膜形成などの諸問題による大幅な内部抵抗の上昇によって、電池性能の劣化にも至っている。

【研究の内容】

　本研究においては、負極の環境で還元され伝導性を発現するn型共役系高分子バインダー（ビスイミノアセナフテン骨格を有する共役系高分子、P-BIAN）と、この高分子（ポリマー）と水素結合性ネットワークを形成するポリアクリル酸（PAA）を組み合わせることにより、内部抵抗の低減と自己修復機能との相乗的な効果によりシリコン系負極を大幅に安定化できるコンポジットバインダーを開発した（図１）。両ポリマー間の水素結合形成はXPS測定（N1s）から確認された。

　また、本コンポジットバインダーを用いてアノード型ハーフセル^*2[アノード：Si/C/(P-BIAN/PAA)/AB =25/30/25/20 by wt%]を構築し、充放電特性を評価したところ、600サイクル後に2100 mAhg^-1を維持し、極めて高い安定性を示した（図２）。さらに、サイクリックボルタンメトリー^*3からは、可逆的で明瞭なリチウム脱挿入挙動や、電解液の分解抑制が示された。

　次に、動的インピーダンス測定(DEIS)を行ったところ、本系における充放電後のSEI抵抗は、比較対象のポリアクリル酸バインダー系の場合の約1/6程度となった。
　充放電試験後に電池セルを分解し負極を分析したところ、XPSにおいて負極内部の諸元素の環境に由来するピークが明瞭に観測されたことから、表面に形成したSEIは非常に薄いことが分かった。加えて、SEM観測においては400サイクル後においてもクラック形成は極めて軽微であり、比較対象（ポリアクリル酸）と対照的であったことから、本系においては充放電後の界面抵抗が極めて低いことが明らかとなった。また、充放電後の負極のSEMによる分析結果においても構造的耐久性が高く、有意な劣化が見られないことが分かった。
　本成果は、ACS Applied Energy Materials (米国化学会)のオンライン版に4月29日に掲載された。なお、本研究は、科学技術振興機構（JST）未来社会創造事業（JP18077239）の支援を受けて実施した。

【今後の展開】

　活物質の面積あたりの担持量をさらに向上させつつ電池セル系のスケールアップを図り、産業応用への橋渡し的条件においての検討を継続する。（国内特許出願済み）
　今後は、企業との共同研究を通して将来的な社会実装を目指す。高容量充放電技術の普及を通して、社会の低炭素化に寄与する技術への展開が期待される。

【論文情報】

【用語解説】
^*1 リチウムイオン２次電池：
電解質中のリチウムイオンが電気伝導を担う２次電池。従来型のニッケル水素型２次電池と比較して高電圧、高密度であり、各種ポータブルデバイスや環境対応自動車に適用されている。
^*2 アノード型ハーフセル：
リチウムイオン２次電池の場合には、アノード極/電解質/Liの構成からなる半電池を意味する。
^*3 サイクリックボルタンメトリー（サイクリックボルタモグラム）：
電極電位を直線的に掃引し、系内における酸化・還元による応答電流を測定する手法である。電気化学分野における汎用的な測定手法である。また、測定により得られるプロファイルをサイクリックボルタモグラムと呼ぶ。

令和4年5月12日

　環境・エネルギー領域の桶葭 興資講師が公益財団法人高分子学会2018年度高分子研究奨励賞を受賞しました。

　高分子研究奨励賞は、公益財団法人高分子学会が、高分子学会年次大会等において活発に発表あるいは活動している若手会員を対象に、将来、高分子科学の発展のために貢献する人材を育成することを目的に制定しているものです。

*参考
　高分子学会ホームページ

■受賞年月日
　令和元年5月30日

■研究題目
　界面制御による多糖の自己組織化と機能性材料の設計

■受賞概要
　桶葭興資氏は、多糖水溶液が乾燥界面で起こす散逸構造の研究を行ってきた。特に、自然界にある乾燥環境が多糖に与える影響に着目し、自己組織化によるユニークなパターン形成を見出している。多糖は光合成によってつくられた重要な天然由来物質の一つで持続可能社会の構築に必須でありながらも、その多様な潜在能力を活かした先端材料として普及が進んでいない。本研究では、自己集合性多糖水溶液の界面制御下、マクロ空間を分割する現象を見出すと同時に、三次元的な配向化技術の構築に成功した。高分子科学、コロイド科学、界面化学など多方面にわたる学問分野において意義深い。また、ゲルや液晶を主とした機能性ソフトマテリアルの開発に重要な一手となり、産学面への貢献も期待される。これらの研究成果は、高分子の自己組織化の解明に貢献するとともに、機能性材料設計に重要な指針を与えるものであり、高分子研究奨励賞に値するものと認められた。

■受賞にあたっての一言
　大変名誉ある賞を頂き大変嬉しく存じます。高分子学会、選考委員会、および北陸支部の皆様に深く感謝申し上げます。また、本学金子達雄教授はじめ共同研究者の皆様、ご助言頂いた研究室の皆様にこの場をお借りして深く御礼申し上げます。科学技術の発展に貢献すべく誠心誠意励んで参ります。

令和元年6月4日

国立大学法人北陸先端科学技術大学院大学 フランス国立科学研究センター

がん治療のための多機能性アミノ酸ナノ粒子の開発に成功

【ポイント】

• 3種類のペプチドと光開始剤が溶解した水溶液に紫外線を照射すると球状のナノ粒子が生成することを発見
• 合成したアミノ酸ナノ粒子に抗がん剤が封入可能であり、タンニン酸-鉄複合体をナノ粒子表面にコーティングできることを発見
• 多機能性アミノ酸ナノ粒子の複合的な分子設計によって生体内外の効果的ながん細胞死を誘導することに成功

　北陸先端科学技術大学院大学（学長・寺野稔、石川県能美市）物質化学フロンティア研究領域の都英次郎准教授らはフランス国立科学研究センター（所長・アントワーヌ・プチ、フランス・パリ）のアルベルト・ビアンコ博士ら（同センター細胞分子生物学研究所、フランス・ストラスブール）と共同で、多機能性のアミノ酸^*1から構成されるナノ粒子を活用した新しいがん治療技術の開発に成功した（図1）。
　ペプチドやタンパク質の構成要素であるアミノ酸は、高い生体適合性を有するため、とりわけナノ粒子化したアミノ酸をバイオメディカル分野に応用する研究に大きな注目が集まっている。都准教授の研究チームでも、光を使った簡便な手法によりアミノ酸ナノ粒子を合成できれば、新しいがん治療技術が実現できるのではないかと考え、研究をスタートさせた。
　研究チームは、N末端^*2を9-フルオレニルメチルオキシカルボニル基（Fmoc）^*3で保護した3種類のペプチド^*4（Fmoc保護トリプトファン- Fmoc保護トリプトファン、Fmoc保護チロシン-Fmoc保護トリプトファン、Fmoc保護チロシン- Fmoc保護チロシン）と光開始剤（リボフラビン^*5）が溶解した水溶液に紫外線^*6を照射するとアミノ酸分子間における共有結合^*7を介した光架橋^*8と非共有結合^*9を介した自己組織化現象^*10が誘起され、約100 nmの直径の球状ナノ粒子が形成されることを見出した（図1）。また、合成したアミノ酸ナノ粒子は、抗がん剤（ドキソルビシン^*11）が容易に封入可能であり、生体透過性の高い近赤外レーザー^*12に応答して発熱するタンニン酸-鉄複合体^*13をナノ粒子表面にコーティングできることも明らかとなった。さらに、研究チームは、細胞やマウスを用いた実験によって、これらの複合的な分子設計に基づいた多機能性アミノ酸ナノ粒子が効果的ながん光治療技術に応用可能であることを示した。
　本成果は、2023年12月28日にWiley-VCH発行「Small」のオンライン版に掲載された。なお、本研究は、文部科学省科研費 基盤研究(A)（23H00551）、文部科学省科研費 挑戦的研究(開拓)（22K18440）、国立研究開発法人科学技術振興機構（JST） 研究成果最適展開支援プログラム (A-STEP)（JPMJTR22U1）、公益財団法人発酵研究所、公益財団法人上原記念生命科学財団、ならびに本学超越バイオメディカルDX研究拠点、本学生体機能・感覚研究センターの支援のもと行われたものである。

図1. 多機能性アミノ酸ナノ粒子の構造

【論文情報】

【用語説明】

令和6年1月9日

国立大学法人 大阪大学 国立大学法人 北陸先端科学技術大学院大学 国立大学法人東海国立大学機構 岐阜大学

マイクロロボットを"流れ"作業で迅速に作製
－生体分子モーターによる人工筋肉で自在にプリント・動的再構成可能に－

【ポイント】

• マイクロ流路^※1の中で、光に応答する材料を流しながら、マイクロロボット^※2のボディと駆動源となるアクチュエータ^※3を連続的に生産・組み立てを行う「マイクロロボットその場組み立て法」を開発
• 様々な機能をもつマイクロロボットの迅速な作製に成功
• より高機能なマイクロロボットの実現と、マイクロロボットの量産化に期待

【概要】

【研究の背景】

　マイクロロボット、特に柔軟な構造を持つロボットは、生物医学などの分野で非常に幅広い応用の可能性があるものの、小さなロボットにアクチュエータなど様々な機械部品を組み込むことは困難で、高機能のマイクロロボット開発の障害となっています。従来の方法では、通常、機械構造やアクチュエータなど、マイクロロボットの様々な部品を異なる場所で製造し、一つ一つ組み上げていくピック アンド プレース アセンブリによってマイクロロボットがつくられていました。この方法は時間と労力がかかり、また多くの制限があることが課題となっています。

【研究の内容】

　本研究では、自然界の生体内システムの自己組織化プロセスに着想を得て、2021年に発表したプリント可能な生体分子モーターからなる人工筋肉⁽¹⁾⁽²⁾に基づき、ロボット部品をその場で加工・組み立てしてマイクロロボットを製造する方法を開発しました。マイクロ流路内で、マスクレスリソグラフィー^※5により、ハイドロゲル材料の機械的構造をプリントし、次に生体分子モーターからなる人工筋肉がハイドロゲル機構の狙った位置に直接プリントすることで、機構を駆動して目的の仕事を実施します(図1) 。 このその場組み立てにより、マイクロロボットを迅速に次々と生産することができます。
　また、マイクロロボットに新しい人工筋肉を再プリントすることにより、アクチュエータを迅速に動的再構成し、複雑な仕事を行うマイクロロボットを実現しました（図2）。

　さらに、生体分子モーターを使用する本研究とは異なる、生きた筋肉細胞を用いるアプローチとして細胞ハイブリッドロボット^※6が注目されています。細胞ハイブリッドロボットは、柔軟性が高く、環境負荷が低いという利点があるものの、筋肉細胞の培養に数日かかってしまうという問題があります。本研究では、設計の柔軟性を向上させながら、製造プロセスを大幅に簡素化することに成功しました。今後のオンチッププリンティング技術の向上や人工筋肉の性能向上により、現在の細胞ハイブリッドロボットのボトルネックを打破し、実用化に向けた一歩を踏み出すことが期待される手法であると考えています。
(1) https://www.nature.com/articles/s41563-021-00969-6
(2) https://www.jaist.ac.jp/whatsnew/press/2021/04/20-1.html

図１　マイクロロボットその場組み立て法

図２　その場組み立て法によって製造したマイクロロボットが生体分子モーターからなる人工筋肉によって駆動する様子

【本研究成果が社会に与える影響（本研究成果の意義）】

　今回の研究により、自然界の生体分子モーターによって運動が創発する自己組織化現象をオンチップ微小空間上で工学的に制御し、自在にデザインできる加工プロセスをボトムアップ的な発想でより簡便に実現できました。これにより、これまで超微小部品をトップダウン的に組み立てることが大きなボトルネックであったために遅れていた、マイクロロボットの組み立てやマイクロソフト機構のオンデマンド生産が可能になりました。今後、様々な機能を付与したマイクロロボットがオンチップ上で連続的にオンデマンド生産することが可能になり、化学エネルギーだけで駆動する超小型マイクロロボットが健康医療応用など様々な分野に展開、波及していくことが期待できます。

【特記事項】

　本研究は、日本学術振興会（JSPS）科研費 基盤研究（S）（課題番号22H04951）、基盤研究（A）（課題番号22H00196）、基盤研究（B）（課題番号19H0２106）、学術変革領域研究(A)（課題番号21H05880）、挑戦的萌芽研究（課題番号21K18700）、新エネルギー・産業技術総合開発機構（NEDO）「次世代人工知能・ロボット中核技術開発」（JPNP15009）の支援を受けて行われました。

【論文情報】

【用語説明】

【SDGs目標】

【参考URL】

　森島圭祐教授 研究者総覧URL https://rd.iai.osaka-u.ac.jp/ja/90351526dc15ef59.html
　生命機械融合ウェットロボティクス領域URL　http://www-live.mech.eng.osaka-u.ac.jp/

令和4年8月26日

学校法人 龍谷大学 国立大学法人 奈良先端科学技術大学院大学 国立大学法人 北陸先端科学技術大学院大学

メムキャパシタと自律局所学習を用いるニューロモーフィックシステムを開発
超コンパクト・低電力消費の人工知能への応用を期待

ポイント

• メムキャパシタと自律局所学習を用いるニューロモーフィックシステムを開発した。従来の人工知能と比べると、劇的なコンパクト化・低電力消費が期待できる。
• メムキャパシタとして、強誘電体キャパシタを用いることで、構造を単純なものとし、薄膜の液相プロセスを用いることで、作製プロセスも単純なものとしており、将来の高集積化が容易となる。DC電流が無く、過渡電流も減り、電力消費が大幅に減る。
• 自律局所学習として、メムキャパシタのヒステリシス特性を上手く利用することにより、結合強度の制御回路など無しに、ニューロモーフィックシステムに学習させることができ、やはり将来の高集積化が容易となる。
• 研究の成果は、「IEEE Transactions on Neural Networks and Learning Systems」（Impact Factor=10.451）に掲載。

【概要】

【研究の背景】
　「人工知能」は、現在、さまざまな用途に用いられ、将来、SDGs・Society 5.0・IoTといった未来社会に不可欠な情報インフラです。人工知能のための代表的な技術が、生物の脳の機能を模倣することで、自己組織化・自己学習・並列分散処理・障害耐性などの特長をもつ「ニューラルネットワーク」です。しかしながら、従来のものは、ハイスペックなハードウェアで実行される複雑・長大なソフトウェアで、人工知能のために最適化されておらず、コンピュータのサイズは巨大で、電力消費は膨大であり、また、並列分散処理・障害耐性などの特長は限定的でした。ニューラルネットワークを基本的なハードウェアのレベルから生体の脳の構造で模倣し、ニューロン素子やシナプス素子を実装するのが、「ニューロモーフィックシステム」です。しかしながら、従来のものは、人工知能としての最適化が不十分で、上記の特長は完全には得られていませんでした。この原因は、(1) 大規模な模倣回路やメモリスタ（可変抵抗素子）を使うため、DC電流・過渡電流が大きく、電力消費が大きい (2) 大規模なシナプス素子の結合強度の制御回路を使うため、サイズが大きいということによります。

【研究の目的】
　そこで、本研究では、ニューロモーフィックシステムにおいて、(1) 模倣回路やメモリスタ（可変抵抗素子）の代わりに、メムキャパシタ（可変容量素子）を用いるため、DC電流が無く、過渡電流も減り、電力消費が大幅に減る (2) シナプス素子の結合強度の制御回路の代わりに、自律局所学習を用いるため、サイズが小さいということを目的とします。

【メムキャパシタ】
　メムキャパシタは、印加電圧の履歴によりキャパシタンスが変化する回路素子です。本研究では、強誘電体キャパシタを用いることで、構造を単純なものとし、Bi_3.25La_0.75Ti₃O₁₂(BLT)の薄膜の液相プロセスを用いることで、作製プロセスも単純なものとしており、将来の高集積化が容易となります。ここでは、クロスバー型でメムキャパシタを作製し、印加電圧の履歴により強誘電体キャパシタの自発分極が変化することで、キャパシタンスが変化する回路素子を実現しています。

メムキャパシタ

【自律局所学習】
　自律局所学習は、単一素子が自分自身の駆動条件のみで特性を変化させる学習方式であり、やはり将来の高集積化が容易となります。メムキャパシタの電圧履歴のキャパシタンス特性を上手く利用することにより、シナプス素子の結合強度の制御回路など無しに、メムキャパシタだけで、ニューロモーフィックシステムに学習させることができます。学習フェーズでは、シンプルに、クロスバー型の横電極と縦電極に電圧を印加するだけで、必要なキャパシタンスの変化が誘起されます。推論フェーズでも、シンプルに、横電極に電圧印加し、縦電極の電圧を読み取るだけです。

自律局所学習

【ニューロモーフィックシステム】
　メムキャパシタと自律局所学習を用いるニューロモーフィックシステムを、実際に組み立てました。アルファベットの「T」と「L」を記憶させ、わずかに異なるパターンを入力するとき、記憶した「T」または「L」のより近いほうが出力されることを確認しました。この動作は「連想記憶」というもので、文字認識や画像認識に直接に応用できるものであると同時に、問題設定により、さまざまな人工知能の取り扱う課題に応用できるものです。

ニューロモーフィックシステム

連想記憶の実験結果

【研究の意義と今後の展開】
　従来の人工知能では、たとえば、いま最も有名なコグニティブシステムは、サイズは冷蔵庫10台ほど、電力消費は数百kWと言われています。本研究の基本的な成果をもとに、同様の機能のシステムを構築することを想定すると、サイズはLSI 1チップ、電力消費は20W程度と、劇的なコンパクト化・低電力消費が期待できます。SDGs・Society 5.0において、世界的なエネルギ危機を回避し、IoTにおいて、各々の機器へ搭載することが可能となります。なお、先行研究として、メモリスタと外部学習を用いるニューロモーフィックシステム（M. Prezioso, Nature, 521, 61, 2015）と比較すると、本研究で同様の機能が、低電力消費のメムキャパシタと、外部学習なしの局所自律学習で、実現できています。

【論文情報】

令和3年9月3日

国立大学法人 北陸先端科学技術大学院大学 国立大学法人東海国立大学機構　岐阜大学 国立大学法人 大阪大学

生体分子モーターで動く人工筋肉、光で自在に作製可能
― マイクロ・ソフトロボットの３Ｄプリントの実現に期待 ―

ポイント

• 光照射した場所に自在な形状に作製できる人工筋肉の開発に成功
• 遺伝子工学的に改変した生体分子モーターからなる光応答性の分子システムを開発
• ミリメートルスケールの微小機械の駆動を実証
• マイクロロボットやソフトロボットの３Ｄプリントの実現に期待

【研究背景と内容】

　生物のエンジン「筋肉」は、モータータンパク質^[*1]と呼ばれる生体分子モーターから構築されており、数百マイクロメートル（マイクロは100万分の1）から数十メートルまでスケーラビリティにとんだアクチュエータである。生物のエネルギー源（アデノシン三リン酸 (ATP)）を用いて高い効率で力学的仕事を行うという、従来のアクチュエータと比べ質的に異なる特性を持ち、これまでには無い産業分野での応用が期待されている。しかし、筋肉自体または筋肉細胞をアクチュエータとして利用する試みは基礎研究レベルでは報告されているが、筋肉細胞の安定性・保存性の問題やアクチュエータとして組み込む技術が未発達のため、実用化には至っていない。また、筋肉組織の構成分子はほぼ同定されているが、それら構成分子から筋肉を再構築する技術は知られていなかった。

　本研究では、生体内の収縮性ファイバーの形成過程に着想を得て、人工筋肉を自在に形成させる分子システムを開発した。モータータンパク質の一種であるキネシンを遺伝子工学的に改変し、フィラメント状にすることにより、レールタンパク質である微小管^[*2]と混ぜるだけで、モータータンパク質の動的な機能により自己組織的に人工筋肉を形成させることができた。さらに、光照射によりモーター分子のフィラメント化を開始させ、照射した部位のみに人工筋肉を形成させることを可能とした（図１）。この人工筋肉を大きさ数ミリメートルの機械構造内に形成させることにより微小機械を駆動させることに成功した（図２）。

　筋肉のような柔軟で低エネルギー・低環境負荷なアクチュエータの産業応用は期待されているが、上述のように実用化には至っていない。本研究では、生体の運動素子であるモータータンパク質分子を数ミリメートル以上の組織に構築することにより、生物の筋肉に似た機能・性質を持つ人工筋肉の製造を可能とした。特に光照射により人工筋肉の形成を開始可能なことから、たとえば光造形型の３Ｄプリンタに組み込めば人工筋肉の光造形などが可能になることが将来期待でき、生体材料で駆動するマイクロロボットやソフトロボットの３Ｄプリント技術の基盤技術となる可能性が高い。

【今後の展開】

　本研究で開発された人工筋肉は、現時点では形成・収縮が同時に起こり、かつ収縮は一回のみで用途も限定される。今後、制御用の分子システムを開発することにより、可逆または振動可能な人工筋肉を開発しマイクロロボットやソフトロボットへの実装を目指す。

図１．光照射による人工筋肉形成のコンセプト図
　モータータンパク質の一種キネシンを遺伝子工学的に改変し、光照射によりキネシンがフィラメント状になるように設計（K456m13とCaMLMM）。キネシンフィラメントは自身の運動能により微小管を引っ張り、自己組織的に筋肉に似た収縮性の繊維を形成する。

図2. 人工筋肉の応用例
　大きさ数ミリメートルのシリコンゴム製の微小構造の周囲に、光照射により人工筋肉を形成させ、その構造を駆動させた。右上）マイクログリッパ：光照射後に人工筋肉（オレンジ色）が形成し、20秒後にグリッパが閉じる。右下）昆虫型デバイス：人工筋肉により左右に動く。左上）ロボットアーム型デバイス。左中）微小歯車の組み立て。左下）細胞サイズの微小ビーズの集積。

【研究資金】

　・新エネルギー・産業技術総合開発機構（NEDO）「次世代人工知能・ロボット中核技術開発」（JPNP15009）
　・日本学術振興会（JSPS）科研費 新学術領域研究「分子ロボティクス」(JP24104004）
　・日本学術振興会（JSPS）科研費 基盤研究（B）(JP18H01407)

【論文情報】

【用語解説】
[*1] モータータンパク質（motor protein）
　生体の動きに関与するタンパク質の総称。大きさ数ナノメートル〜数十ナノメートルの分子で、代表的なものとして筋収縮に働くミオシン、細胞内の物質輸送に働くキネシン、鞭毛運動等に働くダイニンなどが挙げられる。これらは繊維状のタンパク質であるアクチンまたは微小管の上を生体のエネルギーであるATP(アデノシン三リン酸)の加水分解エネルギーを利用して一方向に動く。

[*2] 微小管（microtubule）
　細胞骨格を構成する繊維状タンパク質のひとつ。大きさ数ナノメートルのチューブリンが筒状に重合することにより直径25ナノメートルの管状の繊維を形成する。キネシンやダイニンなどモータータンパク質が動くレールとして働く。

令和3年4月20日

先端科学技術研究科の桶葭准教授が文部科学大臣表彰 若手科学者賞受賞

　北陸先端科学技術大学院大学（学長・寺野稔、石川県能美市）先端科学技術研究科 環境・エネルギー領域の桶葭 興資（おけよし　こうすけ）准教授が、令和３年度科学技術分野の文部科学大臣表彰 若手科学者賞を受賞することが決定し、文部科学省から4月6日に発表されました。

　＊文部科学省の発表はこちら

　文部科学大臣表彰とは、科学技術に関する研究開発、理解増進等において顕著な成果を収めた者について、その功績を讃え贈られるものです。
　今回の受賞は、桶葭准教授の下記の業績が評価されたことによります。

若手科学者賞
■受賞者　先端科学技術研究科　准教授　桶葭 興資

■業績名 「水と共生する生体模倣高分子材料に関する研究」

【主要論文】
・「Polymeric design for electron transfer in photoinduced hydrogen generation through coil-globule transition.」Angewandte Chemie International Edition 58, 7304 (2019).
・「Emergence of polysaccharide membrane walls through macro-space partitioning via interfacial instability.」Scientific Reports 7, 5615 (2017).

令和3年4月6日

生体内の高分子混雑に着目した新規の細胞モデルの創成に成功

　名古屋大学大学院理学研究科の瀧口 金吾講師、同志社大学生命医科学部の作田 浩輝特任助教、藤田 ふみか大学院生、北陸先端科学技術大学院大学先端科学技術研究科 生命機能工学領域の濵田 勉准教授、法政大学生命科学部の林 真人教務助手、三重大学大学院工学研究科の湊元 幹太教授、京都大学高等研究院医学物理・医工計測グローバル拠点の吉川 研一特任教授らの共同研究グループは、二種類の水溶性高分子のミクロ相分離条件下でDNAとリン脂質を共存させると、内部にDNAを取込み、リン脂質の膜で囲まれた細胞内小器官様の構造が自発的に生成することを発見しました。この発見が元になり、細胞が自律的に複雑な構造や高度な機能を生み出す機構の謎に迫る研究に発展することが期待されます。
　その成果をまとめた論文が、国際科学雑誌ChemBioChem誌のオンライン版に2020年7月15日付けで公開されましたが、この度、Very Important Paper の1つに選ばれ、研究内容を紹介するイラストがChemBioChem誌の2020年21巻23号に掲載されました。
　この研究は、平成24年度から始まった文部科学省科学研究費助成事業新学術領域『分子ロボティクス』プロジェクトおよび平成31年度から始まった日本学術振興会科学研究費助成事業『細胞結合ネットワークの構築による人工細胞モデルの組織化と集団動態発現』等の支援のもとでおこなわれたものです。

【ポイント】

• 異なる高分子 ^注１）の混雑によって高分子同士が相分離 ^注２）を起こしてミクロ液滴を形成している溶液にリン脂質を加えると、脂質が自発的にミクロ液滴の界面に局在化することで、細胞内小器官（オルガネラ）^注３）の形成に似た区画化を起こすことを発見した。
• この新知見を利用することで、リン脂質によって小胞化されたミクロ液滴の内部に、長鎖DNAを濃縮して封入させることに成功した。
• 本研究で見出されたミクロ液滴のリン脂質によって区画化される小胞化は、原始生命体（細胞の起源）のモデル実験系と成り得ると同時に、人工脂質膜小胞を調製するための有力な新手法として期待される。
• この研究成果をまとめた論文が、国際科学雑誌ChemBioChem誌に掲載され、さらに、Very Important Paper (VIP)に選ばれた。【論文を紹介するイラスト（下図）はChemBioChem誌の2020年21巻23号に掲載】

【研究背景と内容】

　近年、細胞内の複雑な構造が生み出される起源や、脂質膜によって区画化される多様な細胞内小器官および、顆粒などの膜によって隔てられていない領域 ^注３）などが形成・維持される機構について、相分離 ^注２）の視点から研究されています。
　本研究では、液－液相分離（LLPS）^注２）を示すことができる水溶性の高分子ポリマーであるポリエチレングリコール（PEG）およびデキストラン（DEX）^注１）の混合によってミクロ液滴を生成させた溶液にリン脂質を加えると、ミクロ液滴の界面に脂質が自発的に集まって膜を形成することを見出しました（図１）。この脂質に覆われたミクロ液滴が、外液の浸透圧を高張にすると、脂質二重膜でできた膜小胞と同様に破裂や穿孔、収縮をすることから（図２）、ミクロ液滴を覆う脂質が、生体膜の基本構造である脂質二重膜と同じ性質を示すことが分かりました。

図１：ミクロ液滴の界面へのリン脂質の蓄積。
リン脂質添加後のPEG / DEX混合溶液の顕微鏡画像（ミクロ液滴の生成を示す明視野像とリン脂質の局在を示す蛍光像）。蛍光像（白の破線部分）から得られた蛍光強度の空間プロファイル。

図２：高張な水溶液（NaCl溶液）の注入による脂質膜構造の形態変化。
外液の浸透圧が変化することによって、リン脂質に覆われたミクロ液滴の内部から外液に向かって大量の水分子が移動しようとする結果、脂質膜の破裂や穿孔や収縮が起きる。左から、破裂後のリン脂質の凝集塊、穿孔を起こした脂質膜の残骸、収縮した脂質膜。

　ところで、核酸であるDNAも生体内で重要な働きをしている天然の高分子です。我々共同研究グループの先行研究から、長鎖DNAがDEXを高濃度で含むミクロ液滴に遍在することが明らかにされていました。長鎖DNAを内部に濃縮して取込んだミクロ液滴を形成している相分離溶液系にリン脂質を加えると、やはり脂質が自発的にミクロ液滴を覆うことで、内部にDNAを含む細胞内小器官様の安定化された小胞の形成が認められました（図３）。
　このミクロ液滴からリン脂質膜で安定化された細胞内小器官様の小胞が自発的・自己組織的に創成されてくる過程は、原始の生命体の細胞の内部構造の起源を考える際の貴重な知見であり、多種類の高分子の混合によって細胞内小器官（オルガネラ）や膜によって隔てられていない構造が自発的に形成されてくる可能性を示した研究成果です。

図３：リン脂質の膜で区画化・小胞化されたミクロ液滴へのDNAの自発的なカプセル化。
長鎖DNAを含むPEG / DEX混合溶液にリン脂質を添加すると、自発的にDNAを取込んだ脂質の膜に覆われたミクロ液滴が生成される。

【成果の意義】

　本研究の発見は、多種類の高分子の混合によって生体高分子（ここでは長鎖DNA）を取込んだミクロ液滴が自発的に生じ、これに生体膜の重要な構成成分であるリン脂質を加えると、更にミクロ液滴の界面にリン脂質が集積して自己組織的に細胞内小器官様の小胞構造が形成されることを示した研究成果です。
　この発見の特筆すべきこととして、本研究で用いられたどの成分、高分子のPEGとDEX、生体高分子の長鎖DNA、そしてリン脂質も、酵素と基質との間に観られる鍵と錠との関係のような相互作用を互いに示さないことが挙げられます。このことは、生命現象の説明や理解に必ず分子間の特異的な相互作用の存在を想定して来たこれまでの生命科学に一石を投じるものであり、非常に重要です。
　細胞内では、細胞分裂の際、分離・分配された染色体が脂質の膜で覆われ核膜が再生することで２つの娘細胞の核が形成されます。また、オートファジーでは、変性したり役目を終えたりした生体因子や細胞内に侵入して来た細菌などの外敵の分解除去のため、あるいは細胞内物質のリサイクルのため、それらを取り込む様に脂質膜でできた"袋"を形成します。これらのことから、本研究で得られた知見は、非膜性の顆粒の様な細胞内領域と膜に覆われた細胞内小器官との関係に新たな視点を与えると共に、濃厚環境での生体高分子の在り様、細胞内に観察されるような重層的に区画された領域や細胞内小器官の様な特別な構造の起源の理解に迫る成果だと言えます。

【用語説明】

• 注１） 高分子（ポリマー）：
  ある化学物質が、様々な結合を介して連なっていくことで、より大きな分子になったもの。一本の鎖状のポリマーもあれば、枝分かれしながら繋がっているポリマーもあります。
  今回の研究で用いられたポリエチレングリコール（PEG）やデキストラン（DEX）は、その代表的なものです。
  DNAも、ヌクレオチドが連なってできた天然のポリマーです。生体内には、様々な糖鎖やアクチン線維や微小管の様なアクチンやチューブリンと呼ばれる蛋白質が繊維状に集まってできた細胞骨格などが存在していますが、これらも天然のポリマーと考えることができます。
• 注２） 相分離、液－液相分離 (Liquid-Liquid Phase Separation, LLPS)：
  LLPSは、複数の水溶性高分子を混合し混雑化すると（図４ (a)）、ある高分子が他の高分子よりも高濃度で存在する領域が水溶液中に現れる現象です。このように異なる領域に分かれていく現象を相分離と呼びます。そのようにしてできてくる領域ですが、混合の仕方によって生きた細胞や細胞内小器官と同等のサイズを持つミクロ液滴になります。
  今回の研究では、PEGが濃く存在する溶液中に、DEXが濃く存在するミクロ液滴が生じる条件下で実験が行われました（図４ (b)）。

図４：PEGとDEXの混合（左）によって生じるLLPS（上）。Bars = 100 μm。本共同研究グループの先行研究論文 ChemBioChem 2018, 19(13), 1370-1374 (Figure S1) より転載。

• 注３） 細胞内小器官（オルガネラ）：
  細胞内に存在する核やミトコンドリア、ゴルジ体などの総称。
  これまで細胞内小器官は、膜によって外界から隔てられて、その構造や機能が維持されていると考えられてきました。しかし近年、膜によって外部から隔てられていない領域・顆粒（例として核小体やストレス顆粒など）が、非膜性の細胞内小器官として重要な働きを担っていることが分かってきて、それらの形成維持機構が、細胞内の複雑で階層的な構造の組織化に関連して議論される様になっていました。

【論文情報】

【研究費】

・科研費　基盤研究（A）（15H02121）
・科研費　基盤研究（C）（19K06540）
・科研費　基盤研究（B）（20H01877）
・特別研究員奨励費（18J12947）
・文部科学省新学術領域研究
「アメーバ型分子ロボット実現のための要素技術開発とその統合」（24104004）
・文部科学省新学術領域研究
「ゆらぎと構造の協奏：非平衡系における普遍法則の確立」（25103012）
・文部科学省新学術領域研究
「宇宙からひも解く新たな生命制御機構の統合的理解」（18H04976）

令和2年12月9日

多糖膜が超らせん構造によって湿度変化に瞬間応答
－ナノスケールから再組織化－

PRポイント

• ナノメートルスケールから階層的に再組織化されたマイクロファイバー
• 湿度変化に瞬間応答して曲がる天然高分子のフィルム

北陸先端科学技術大学院大学（学長・寺野稔、石川県能美市）の先端科学技術研究科、環境・エネルギー領域の、博士後期課程大学院生ブッドプッド クリサラ、桶葭 興資准教授、岡島麻衣子研究員、金子 達雄教授らは、シアノバクテリア由来の多糖サクランを用いて、水中で自ら形成するマイクロファイバーが乾燥時に２次元蛇行構造、３次元らせん構造など高秩序化することを見出した。さらにこの構造を利用して、水蒸気をミリ秒レベルで瞬間感知して屈曲運動を示すフィルムの作製に成功した。天然由来の代表物質でもある多糖をナノメートルスケールから再組織化材料としたこととしても意義深い。光合成産物の多糖を先端材料化する試みは、持続可能な社会の構築に重要である。 　多糖は分子認識や水分保持など、乾燥環境下で重要な役割を果たす。しかし、天然から抽出された多糖が潜在的に持つ自己組織化を活用することはこれまで困難であった。特に、セルロースナノファイバーなど分子構造を制御した透明素材などはできても、外界変化への応答材料には利用されてこなかった。一方で、我々の研究グループはこれまでに、シアノバクテリア由来の多糖サクランに関する研究を進め、超高分子量の物性やレアメタル回収能など様々な特性を持つ多糖であることを明らかにしてきた。本研究では、１）分子・ナノメートルスケールからマイクロファイバー形成の階層化、２）界面移動による秩序立った変形、３）その多糖膜の水蒸気駆動の運動について報告した。 　用いた多糖サクランのユニークな特徴として、直径約1 µm、長さ 800 µm以上と他には類を見ない大きなマイクロファイバーを水中で自己集合的に形成する。今回、これが乾燥界面の移動によって蛇行構造やらせん構造に変形することを解明した。乾燥した多糖フィルムの内部では、このねじれた構造がバネ様運動を引き起こす。このメカニズムを利用して、水滴が接近した際、瞬時に屈曲する運動素子の開発に成功した（図）。 　本成果は、科学雑誌「Small」誌に6/9（米国時間）オンライン版で公開された。なお、本研究は文部科学省科研費はじめ、旭硝子財団、積水化学工業、澁谷工業の支援のもと行われた。

＜背景と経緯＞
　天然高分子など生体組織が水と共生して高効率なエネルギー変換を達成している事実に鑑みれば、持続可能な社会への移行に向けて学ぶべき構造と機能である。例えば、ソフトでウエットな高分子ハイドロゲルは人工軟骨や細胞足場など医用材料をはじめ、生体機能の超越が有望視されている。同時に、刺激応答性高分子を用いたケモメカニカルゲルや湿度応答する合成高分子フィルムなど、しなやかに運動するアクチュエータの研究も注目されてきた。これに対し、天然物質の多糖を再組織化させて先端材料とする研究は発展途上にある。
　我々はこれまでに、シアノバクテリア由来の多糖サクランに関する研究を進め、超高分子量、レアメタル回収能など様々な特性を持つ天然高分子であることを明らかにしてきた。さらに直近の研究では、サクラン繊維が水中から乾燥される際に、空気と水の界面にならび一軸配向膜を形成することも見出している。

＜今回の成果＞
１．多糖サクランのマイクロファイバーの微細構造（図1）
　用いた多糖サクランは、直径約1 µm、長さ 800 µm以上と他には類を見ない大きなマイクロファイバーを水中で自己集合的に形成する。このマイクロファイバーを電子顕微鏡で観察すると、直径約50 nmのナノファイバーが束となり、ねじれた構造をとっていることが分かった。これは、人工的に形を作ったわけではなく、多糖が潜在的に持つ自己集合によるものである。他の多糖やDNAやタンパク質の自己集合体と比較しても、驚異的に大きなサイズである。

２．乾燥界面の移動によってファイバーがしなやかに蛇行・らせんを描いて変形（図2）
　今回、これが乾燥界面の移動によって蛇行構造やらせん構造に変形することを解明した。界面移動がゆっくりの場合、マイクロファイバーが一軸配向構造、もしくは蛇行構造を形成する。一方、界面移動が早い場合、３次元的な超らせん構造を形成する。１本のマイクロファイバーが蛇行構造をとった後に超らせん構造をとることから、界面がマイクロファイバーの変形に強く寄与していると考えられる。

３．多糖膜の水滴接近に伴う瞬間応答（図3）
　乾燥した多糖膜の内部では、このねじれた構造がバネ様運動を引き起こす。このメカニズムを利用して、水滴が接近した際、瞬時に屈曲する運動素子の開発に成功した。時空間解析から、水滴が接近/離隔した際、曲った状態とフラットな状態を可逆的にミリ秒レベルで屈曲運動を示すことが分かる。このような瞬間応答は、湿度変化を膜中のねじれた構造が瞬時に水和／脱水和を大きな変化に増幅したためと考えられる。

＜今後の展開＞
　天然多糖を再組織化することで、水蒸気駆動型の運動素子をはじめ、光、熱など外界からのエネルギーを変換するマテリアルの構築が期待される。多糖ファイバーに機能性分子を導入しておくことで、湿度だけでなく、光や温度の外部環境変化に応答するソフトアクチュエーターである。本研究の成果は、天然由来の代表物質でもある多糖をナノメートルスケールから再組織化材料としたこととしても意義深い。光合成産物の多糖を先端材料化する試みは、持続可能な社会に非常に重要である。

図１. 多糖サクランのマイクロファイバーとその微細構造 マイクロファイバーはナノファイバーが束になってねじれた状態。

A	B
C図２. 乾燥界面の移動によってまっすぐなファイバーが蛇行構造やらせん構造に変形 A. 蛇行構造をとったマイクロファイバー。B. 界面移動による高次構造化。C. １本のマイクロファイバーが蛇行構造やらせん構造をとった様子の顕微鏡画像。

A

B

図３. 多糖膜の水滴接近に伴う瞬間応答 A. 多糖フィルムに水滴を接近させた際に示す屈曲運動と時空間解析。水滴が接近した際、ミリ秒レベルで屈曲運動を示す。 B. 屈曲変形の概念図。乾燥した多糖フィルムの内部にあるファイバーのねじれた構造がバネ様運動を引き起こし、高速な屈曲変形を示す。

【用語説明】（Wikipedia より）
^※1自己組織化：
物質や個体が、系全体を俯瞰する能力を持たないのにも関わらず、個々の自律的な振る舞いの結果として、秩序を持つ大きな構造を作り出す現象のことである。自発的秩序形成とも言う。
^※2シアノバクテリア：
ラン藻細菌のこと。光合成によって酸素と多糖を生み出す。
^※3多糖：
グリコシド結合によって単糖分子が多数重合した物質の総称である。デンプンなどのように構成単位となる単糖とは異なる性質を示すようになる。広義としては、単糖に対し、複数個(2分子以上)の単糖が結合した糖も含むこともある。
^※4サクラン：
硫酸化多糖の一つで、シアノバクテリア日本固有種のスイゼンジノリ (学名：Aphanothece sacrum) から抽出され、重量平均分子量は2.0 x 10⁷g/mol とみつもられている。
^※5界面：
ある均一な液体や固体の相が他の均一な相と接している境界のことである。

【論文情報】

令和2年6月11日

　物質化学領域の都 英次郎准教授、YU, Yue特任助教（物質化学領域、都研究室）、YANG, Xi研究員（同領域、同研究室）らの論文がNanoscale Advances誌の表紙に採択されました。なお、本研究成果は日本学術振興会科学研究費補助金［基盤研究A、基盤研究B、国際共同研究加速基金（国際共同研究強化）］の支援のもと、株式会社ダイセルと行われた共同研究によるものです。

■掲載誌
Nanoscale Advances

■著者
Yue Yu, Xi Yang, Ming Liu, Masahiro Nishikawa, Takahiro Tei, Eijiro Miyako

■論文タイトル
Anticancer drug delivery to cancer cells using alkyl amine-functionalized nanodiamond supraparticles

■論文概要
　ナノスケールの薬物担持体はドラッグデリバリーシステム（DDS）への応用が期待されている。本研究では、アルキルアミンを表面化学修飾したナノダイヤモンド（直径約5 nmの球状粒子）が自己組織化現象によりナノ集合体に変形することを見出した。また、形成されるナノ集合体の粒子径は、導入するアルキルアミンの鎖長を変えることで、およそ20 nmから90 nmの範囲内で容易に調整できることがわかった。一方、当該ナノダイヤモンド集合体に抗ガン剤（カンプトテシン）を封入し、薬物担持体としての機能を調査したところ、ポリエチレングリコールを修飾したポリマーミセルやリン脂質系のナノエマルジョンといった従来からDDSに良く利用されているナノキャリアと比較して、より効果的な抗がん活性を示すことが細胞やマウスを用いた実験より明らかとなった。
　本研究成果により、がん医療に向けたナノダイヤモンド集合体を活用する機能性ナノメディシンの実現が期待される。

論文詳細はこちら

令和元年9月12日

多糖が自らパーティション
－光合成産物の多糖が乾燥下、センチメートルスケールの3次元空間を認識－

PRポイント

• 「多糖が乾燥環境下、3次元空間を認識することを世界で初めて発見」
• 「乾燥によって析出した多糖の薄膜はナノメーターから階層的に整った構造で、新たなバイオマテリアルの設計手法が期待」
• 「天然高分子への展開」：今回、淡水性シアノバクテリア由来の多糖類を使用したin vitro実験によって新現象が確認されており、今後、他の多糖や天然高分子などでも展開を検討

＜論文情報＞
掲載誌：Scientific Reports
論文題目：Emergence of polysaccharide membrane walls through macro-space partitioning via interfacial instability.
著者：Kosuke Okeyoshi, Maiko K. Okajima, Tatsuo Kaneko
DOI: 10.1038/s41598-017-05883-z
掲載日：7月21日午前10時（英国時間）にオンライン掲載

＜背景と経緯＞
　建築学で駆使されている3次元的な幾何構造は、自然対数を利用した橋の設計など自然界と調和した形状である。材料学においても自然界と調和する幾何形状や規則性の制御によって新しい材料設計方法が期待され続けている。しかし、「自然界にある物理化学的な条件下を再現して人工的に幾何学パターンを制御すること」はこれまで困難を極めていた。
　自然界では熱帯魚の縞模様や巻貝のらせんなど様々な幾何学模様がセンチメートル以上のスケールで存在し、パターン発生の議論は歴史的研究の一つである。例えば、人工的に化学物質を選択してチューリングパターン^注1）やベローソフ・ジャボチンスキー反応^注2）など、パターン発生原理の研究が世界的になされてきた。さて、生物の体表などのパターンはなぜできるのか？遺伝子？天気？それとも..？果たして「人工的な実験」で、「ビーカーの中」で、科学によって再現できるのか？

＜今回の成果＞
1．乾燥環境下で多糖が３次元空間を認識することを発見（図1）
　乾燥環境下、シアノバクテリア^注3）由来の多糖^注4）がセンチメートルスケールの3次元空間を認識して、自らパーティションとなるように析出膜を形成することを発見した。この現象はin vitro^注5）実験で確認されたもので、高粘性の多糖「サクラン」^注6）の水溶液を2枚のガラス板に挟まれた間隙の制限空間から乾燥させると、1つの空間を複数の空間に分けるように多糖が析出する。
　初期状態：間隙1 mmの上面開放型セルに多糖の水溶液を満たす。セルの幅をセンチメートルスケールで様々に変えて乾燥実験を行った。
　乾燥過程：セルの幅が0.7 cm 程度であると、2枚のガラス板を橋掛けするような析出膜は形成されず、底に析出するだけであった。これに対して、1.5 cm 容器の幅を広げると、2枚のガラス板を橋掛けするような析出膜が形成された。高分子のサイズからすれば、1 mm の間隙は著しく大きいにもかかわらず、橋掛けできることは驚異に値する。これは、多糖が自己集合的に20 µm以上の長さのファイバー状となっていることが関係する。さらにセルの幅を広げると垂直に析出する膜の数は増え、3次元空間が複数に分けられた。幅が10 cmの場合でもこの現象は確認され、多糖が乾燥時に自らパーティションとなる析出膜を形成し、センチメートル空間を認識可能であることを裏付けている。

2．垂直に析出した膜は、高分子がナノメータースケールから3次元的に揃っている（図2）
　さらに、この析出膜を偏光顕微鏡や電子顕微鏡で観察すると、2枚のガラス板を結ぶ方向に、高分子が整然と揃っていることが判明した。多糖の水溶液を乾燥するだけで高分子が３次元的に方向制御されることは極めて驚異である。
　この析出膜に架橋構造を導入したあと水に再び戻すと、遮光用ブラインドのように一方向に大きく伸びる。図2中の青いまま伸びている様子は、高分子の3次元的な整列を保ったまま一方向に伸びていることを示す。
　なお、研究チームはこれまでにも、層状構造を持つ膜から一次元膨潤するゲルの作製に成功している。今回の新たな膜作製技術と合わせてバイオマテリアルへの応用が期待できる。

＜今後の展開＞
パーティション現象を他の天然高分子へ展開
　物理化学的な条件と幾何学的な条件を整えることで、他の多糖や高分子へ展開可能である。特に「乾燥環境」に注目して、パターンの形成法則を系統的に解明することで、陸上進出する多糖の進化を紐解けるかもしれない。

パターンが多糖で構成されているため、新たなバイオマテリアル設計手法が期待される
　センチメートル以上の空間パターンを自発的に形成する構造には、リーゼガング現象やチューリング現象など自己組織化による「散逸構造」が挙げられる。しかしこれらの現象は、生体が存在し得る自然界の物理化学条件から遠く離れた環境でのみ可能で、材料分野への適用は困難を極めていた。
　一般に、多糖、DNAおよび骨格タンパク質などの剛直な生体高分子はナノメートルやマイクロメートルスケールのパターンを形成することが知られている。ポリペプチドのαヘリックスやβシート、DNAの螺旋構造はその代表例である。これに対して研究チームが発見したパーティション現象は、光合成産物の多糖を使って発見したセンチメートルスケールの空間パターンであり、散逸構造を用いた材料学の道が一気に開かれる。さらに、DDSなど医療用材料に期待の大きい多糖を使用していることから、臓器の再生医療などに向けた新たな材料設計手法として有望である。

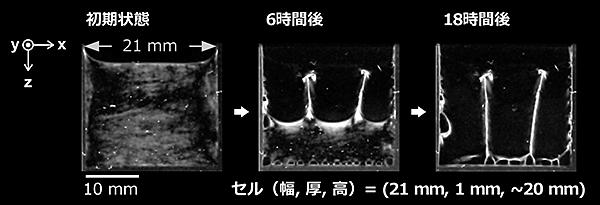

図1. 多糖の乾燥実験とパーティション現象
A. 上面開放型セルから多糖の水溶液を乾燥させる実験の概念図。
B. 様々な幅からの乾燥過程を2枚の偏光子を介して観察した画像。白色部分は高分子が配向している（揃っている）。
C. 幅10 cmの上面開放型セルから乾燥させたあとに現れる空間分割パターン。

図2. 析出した垂直膜の顕微鏡観察と瞬時に一方向へ膨らむゲル
乾燥実験後に析出した垂直膜を特殊な光学フィルターが入った偏光顕微鏡で観察すると、2枚のガラス板を結ぶ方向に高分子が整然と配向していることが分かる。さらにこの乾燥した膜を水にもどすと、「窓のブラインド」のように瞬時に一方向へ膨らむことが分かった。

＜用語解説＞（Wikipedia より）
注1）チューリングパターン：
イギリスの数学者アラン・チューリングによって1952年に理論的存在が示された自発的に生じる空間的パターンである。

注2）ベローソフ・ジャボチンスキー反応：
系内に存在するいくつかの物質の濃度が周期的に変化する非線型的振動反応の代表的な例として知られている。この反応などの振動反応は平衡熱力学の理論が成り立たない非平衡熱力学分野の代表例である。

注3）シアノバクテリア：
ラン藻細菌のこと。光合成によって酸素と多糖を生み出す。

注4）多糖：
グリコシド結合によって単糖分子が多数重合した物質の総称である。デンプンなどのように構成単位となる単糖とは異なる性質を示すようになる。広義としては、単糖に対し、複数個(2分子以上)の単糖が結合した糖も含むこともある。

注5）in vitro：
"試験管内で"という意味で、試験管や培養器などの中でヒトや動物の組織を用いて、体内と同様の環境を人工的に作り、薬物の反応を検出する試験のことを指す。in vitroの語源はラテン語で「ガラスの中で」という意味。

注6）サクラン：
硫酸化多糖類の一つで、シアノバクテリア日本固有種のスイゼンジノリ (学名：Aphanothece sacrum) から抽出され、重量平均分子量は2.0 x 10⁷g/mol とみつもられている。

平成29年7月21日
